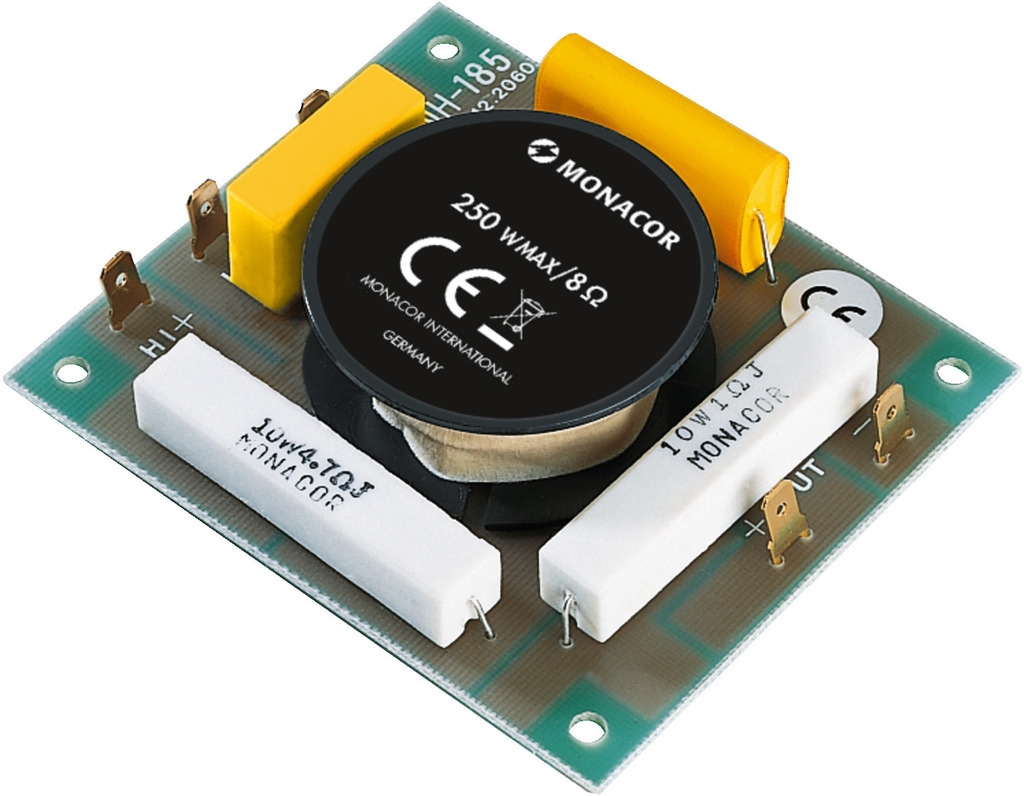

Für den Betrieb von Hochtönern, PA-Hörner, Hochtonhörner, Schraubtreibern, Kalotten usw. in Lautsprechernboxen oder in der PA Technik Hochtonweiche Hochpassweiche für 8-Ohm Lautsprechersysteme für HFi- und PA Systeme aller Art High-Pass Filter ab 5500Hz = 5,5Khz ....  Hochwertigste Bauteile , Niederohmige Spulen und Folien-Kondensatoren Technische Daten: Allgemein Hochpass Impedanz 8-Ohm Trennfrequenz: 5500Hz ..... bis 25.000Hz Flankensteilheit/Okt. 18dB !  Max. Eingangsleistung 250Watt rms max 400W Musikleistung  Abmessungen 78 x 23 x 90 mm Gewicht 0,117 kg Leiterplatte grundsolide verarbeitet mit Steck- bzw. Lötanschlüße   Anschlüsse und Schaltplan siehe auch weitere Bilder !  Anschluss 1) Den Hochtöner an die Kontaktstifte „OUT“ anschließen.      Der richtige Anschluss der Plus- und Minuskontakte hängt von den eingesetzten Lautsprechern sowie von      ihrer Anordnung in der Box ab und muss durch Probieren ermittelt werden. 2) Die Kontaktstifte „HI+“, „LO+“ und „IN−“ dienen als Signaleingang:      HI+ =  Eingang mit einer Pegelabsenkung von 4dB zur Lautstärkeanpassung an die übrigen Lautsprecher in der Box      LO+ = Eingang ohne Pegelabsenkung IN− = Eingang Minuspol  Zusatzinfo für besonders wertige teure Hochtönern, PA-Hörner, Schraubtreibern, Kalotten usw. empfehlen wir noch eine Schutzschaltung zuvor einzusetzen.   Art-Nr 85-773-00010 = frei einstellbare Lautsprecher-Schutzschaltung Vario 20-200W rms  ( siehe auch im Zubehör-Register )  Alternative Schutzbauteile die sich selber nach ca. 4-20 Sekunden wieder zurücksetzen und direkt vor den Hochtöner geschaltet werden können sind je nach eingesetzter Hochtönerleistung z.B.  Art-Nr 22-915-03090   = Polyswitch Polyfuse   900mA für Lautsprecher bis 100Watt Art-Nr 22-915-03135   = Polyswitch Polyfuse 1350mA für Lautsprecher bis 130Watt Art-Nr 22-915-03160   = Polyswitch Polyfuse 1600mA für Lautsprecher bis 160Watt Art-Nr 22-915-031185 = Polyswitch Polyfuse 1850mA für Lautsprecher bis 180Watt Art-Nr 22-915-031250 = Polyswitch Polyfuse 2500mA für Lautsprecher bis 200/220Watt Art-Nr 22-915-031300 = Polyswitch Polyfuse 3000mA für Lautsprecher bis 250/300Watt
