2-wege Frequenzweiche für 4-Ohm oder 8-Ohm für Hi-Fi und PA Anwendungen 2-Wege-Frequenzweiche für Lautsprecherboxen. Hohe Steilheiten von 12dB und 18dB. Hochwertige Ausführung mit Folien-Kondensatoren und Hochtonschutz. Verwendungsmöglichkeiten Diese Frequenzweiche ist speziell für den Aufbau einer 2-Wege-Lautsprecherbox mit einer Belastbarkeit von bis zu 350W konzipiert. Sie ist in einer hochwertigen Ausführung mit Folienkondensatoren und einer Soffittenlampe als Schutz für den Hochtöner gefertigt.  Anschluß siehe auch Zeichnung weitere Bilder !  Den Tieftöner- bzw. Bass-/Mitteltonlautsprecher (Impedanz 4-Ohm oder 8-Ohm) entsprechend der gewünschten Trennfrequenz, siehe weiter unten Technische Daten an die Stifte „BM“ und „−“ anschließen.  Es können auch zwei 8-Ohm Lautsprecher parallel angeschlossen werden. Den Hochtöner an die Stifte „H+“ und „H−“ anschließen. Der richtige Anschluss der Basslautsprecher Plus und Minuskontakte hängt von den eingesetzten Lautsprechern sowie von ihrer Anordnung in der Box ab und muss durch Probieren ermittelt werden. Bei PusPull z.B. umgekehrt.   Die Kontaktstifte „IN“ dienen als Signaleingang vom Verstärker  Technische Daten: Eingangsbelastbarkeit: . . . 350W rms  Anschlußimpedanzen bzw. Ausgangsimpedanzen ( siehe auch Zeichnung weitere Bilder )  Tieftöner/Bass-/Mitteltonlautsprecher: 4-Ohm oder 8--Ohm bei Hochtonlautsprecher nur 8-Ohm    Flankensteilheit  12dB/Oktave für den Tieftöner Anschluß ( BM )  Trennfrequenz  für TT/Bass-/Mitteltonlautsprecher bei 4-Ohm Impedanz = 1500Hz = 1,5kHz, 12dB/Oktave Trennfrequenz für TT/Bass-/Mitteltonlautsprecher bei 8-Ohm Impedanz = 3000Hz = 3,0kHz, 12dB/Oktave Flankensteilheit  18dB/Oktave für den Hochtöneranschluß ( H+ / H- )   Trennfrequenz für Hochtonlautsprecher = 3000Hz = 3,0kHz    18dB/Oktave Maximalbelastbarkeit: 350 Watt  Flankensteilheit: 12/18dB  Impedanz: 8-Ohm Trennfrequenz typisch 3000Hz = 3Khz  Steckanschlüsse  offene Bauweise  Abmessungen: 125 x 32 x 110mm  Gewicht: 0,44Kg = 440g

Solide 2-wege Universalweiche für hohe Belastung bis 350Watt  2-wege Frequenzweiche Primär für 8-Ohm Lautsprecher. Basslautsprecher bzw. Tiefpass auch für 4-Ohm nutzbar. Folien-Kondensatoren und große Luftspulen für hohe Leistungen  Technische Daten: Hochbelastbare 2-wege Frequenzweiche  2-wege Frequenzweiche Impedanz: 8-Ohm ( TT = Tieftöner, Basslautsprecher auch 4-Ohm verwendbar  Trennfrequenz typisch : 3,0kHz = 3000Hz bei 8-Ohm Tieftöner-Subwoofer-Bass-LS Trennfrequenz typisch : 1,7kHz = 1700Hz bei 4-Ohm Tieftöner-Subwoofer-Bass-LS Flankensteilheit/Okt.: 6dB/18dB Max. Eingangsleistung: bis 350W Abmessungen: 125 x 32 x 110mm Gewicht: 0,4kg  Allgemein 2-wege Audioweiche  Ausgangsimpedanz 8-ohm ( Bass auch 4-ohm möglich ) Trennfrequenz 3kHz bei 8-Ohm TT / 1,7kHz bei 4-Ohm TT  Flankensteilheit/Okt. 6dB / 18dB siehe Schaltplan weitere Bilder  Max. Eingangsleistung  350Watt  Abmessungen 125 x 32 x 110 mm   Weitere Kombinationen ... bzw. Erweiterungen je nach System sind mit dieses besonderen Frequenzweiche möglich. Also Kombi mit Subwooferweiche oder auf  3-wege, 4-wege sind enbenson möglich ! Siehe auch weitere Bilder ! und Zubehör-Register !  Bst-Nr 85-775-01110 = DNL-1245 = 600W Subwoofer PA-Weiche ( anpassbar ! ) 3-wege Frequenzweiche Bst-Nr 85-775-01220 = DN-200 = 400Watt 8-Ohm 3-wege Frquenzweiche der Premiumklasse  2-wege Frequenzweiche Bst-Nr 85-775-01170 = DN-2618  2-wege 350Watt Weiche 8-ohm ( Bass / TT auch 4-ohm verwendbar )  Bst-Nr 85-775-01175 = DN-2618P wie zuvor jedoch mit Hochtonschuutz 8-Ohm ( Bass / TT auch 4-ohm verwendbar )

Solide 2-wege Universalweiche für hohe Belastung bis 350Watt Ideal für HiFi und PA-Anwendungen da mit Hochtonschutz über Soffitte 2-wege Frequenzweiche Primär für 8-Ohm Lautsprecher. Basslautsprecher bzw. Tiefpass auch für 4-Ohm nutzbar. Folien-Kondensatoren und große Luftspulen für hohe Leistungen. Ideal für HiFi und PA-Anwendungen da mit Hochtonschutz über Soffitte  Technische Daten: Hochbelastbare 2-wege Frequenzweiche  2-wege Frequenzweiche mit MT-Hochtonschutz Impedanz: 8-Ohm ( TT = Tieftöner, Basslautsprecher auch 4-Ohm verwendbar ) Trennfrequenz typisch : 3,0kHz = 3000Hz bei 8-Ohm Tieftöner-Subwoofer-Bass-LS Trennfrequenz typisch : 1,7kHz = 1700Hz bei 4-Ohm Tieftöner-Subwoofer-Bass-LS Tiefpass 1700Hz bei 4-Ohm Basslautsprecher / 3000Hz bei 8-Ohm Basslautsprecher Hochpass 3KHz....22Khz für Mittelhochtöner z.B. Schraubtreiber oder Hörner ... Kalotten usw  Flankensteilheit/Okt.: 6dB/18dB Max. Eingangsleistung: bis 350W Abmessungen: 125 x 32 x 110mm Gewicht: 0,417kg  Allgemein 2-wege Audioweiche  Ausgangsimpedanz 8-ohm ( Bass auch 4-ohm möglich ) Trennfrequenz 3kHz bei 8-Ohm TT / 1,7kHz bei 4-Ohm TT  Flankensteilheit/Okt. 6dB / 18dB siehe Schaltplan weitere Bilder  Max. Eingangsleistung  350Watt  Abmessungen 125 x 32 x 110 mm   Weitere Kombinationen ... bzw. Erweiterungen je nach System sind mit dieses besonderen Frequenzweiche möglich. Also Kombi mit Subwooferweiche oder auf  3-wege, 4-wege sind enbenson möglich ! Siehe auch weitere Bilder ! und Zubehör-Register !  Bst-Nr 85-775-01110 = DNL-1245 = 600W Subwoofer PA-Weiche ( anpassbar ! ) 3-wege Frequenzweiche Bst-Nr 85-775-01220 = DN-200 = 400Watt 8-Ohm 3-wege Frquenzweiche der Premiumklasse  2-wege Frequenzweiche Bst-Nr 85-775-01170 = DN-2618  2-wege 350Watt Weiche 8-ohm ( Bass / TT auch 4-ohm verwendbar )  Bst-Nr 85-775-01175 = DN-2618P wie zuvor jedoch mit Hochtonschuutz 8-Ohm ( Bass / TT auch 4-ohm verwendbar )

2wege Frequenzweiche bis 160Watt für 4-Ohm Lautsprecher Universell verwendbare Frequenzweiche für 4-Ohm Lautsprecher. Aus hochwertigen Kupferspulen sowie verlustarmen Tonfrequenz-Elkos, auf Epoxidharz-Platten montiert.  Geprüft auf Funktion, Flankensteilheit und Übernahmefrequenz. Anschlüsse für 1x Basslautsprecher ( Tieftöner ) und 1x Hochtöner bzw. Mittelhochtöner  Ideal für die Reparatur oder den Neuaufbau von Lautsprecherboxen aller Art Technische Daten: Musikbelastbarkeit 160W  Nennbelastbarkeit 100W Nennimpedanz: 4-Ohm ( Für 4-Ohm Lautsprecher )  Flankensteilheit 12 dB / Okt.  Trennfrequenz bzw. Übernahmefrequenz 3000Hz ( Bass 0-3Khz / Hochtöner 3...22Khz )  Lötanschlüsse wie folgt ( siehe auch weiteres Bild Schaltplan ) :  + IN - = Eingang  + B -  = Basslautsprecher  + H -  = Hochtöner  Abmessungen 100 x 150mm

2-wege Weiche offene Profi Frequenzweiche 100Watt rms max. 200Watt  Trennfrequenz: 2700Hz  = 2,7Khz  Impedanz: 8-Ohm 12dB Weiche  Hochwertig bestückt mit Tonelkos und Luftspulen  Anschlüße über 6,3mm Steckontakte   Abmessung: 86 x 86mm  Höhe 25mm  Ersatzteil solange Vorrat reicht

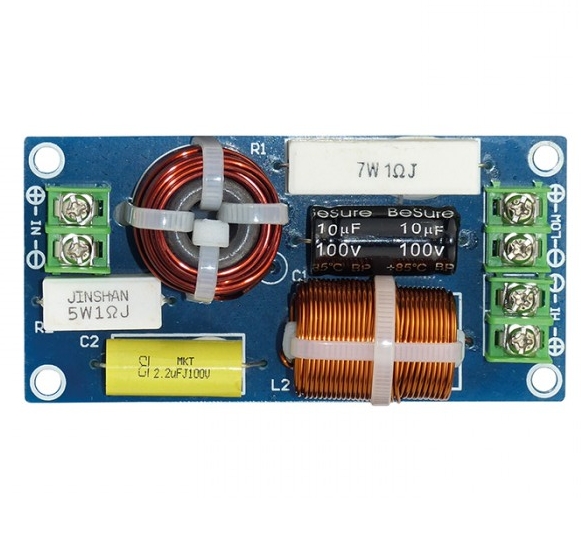

2-wege Weiche offene Profi Frequenzweiche 120Watt rms max. 240Watt  Trennfrequenz: 3200Hz  = 3,2Khz  Impedanz: 8-Ohm 12dB Weiche  Hochwertig bestückt mit Folienkondensatoren (100V) und Ferritspule Anschlüße über Schraubkontakte  Abmessung: 100 x 50mm

2wege Frequenzweiche bis 160Watt 8-Ohm Universell verwendbare Frequenzweiche für 8-Ohm Lautsprecher. Aus hochwertigen Kupferspulen sowie verlustarmen Tonfrequenz-Elkos, auf Epoxidharz-Platten montiert.  Geprüft auf Funktion, Flankensteilheit und Übernahmefrequenz. Anschlüsse für 1x Basslautsprecher ( Tieftöner ) und 1x Hochtöner bzw. Mittelhochtöner  Ideal für die Reparatur oder den Neuaufbau von Lautsprecherboxen aller Art Technische Daten: Musikbelastbarkeit 160W Nennbelastbarkeit 100W Nennimpedanz: 8-Ohm ( Für 8-Ohm Lautsprecher )  Flankensteilheit 12 dB / Okt.  Trennfrequenz bzw. Übernahmefrequenz 3000Hz ( Bass 0-3Khz / Hochtöner 3...22Khz )  Lötanschlüsse wie folgt ( siehe auch weiteres Bild Schaltplan ) :  + IN - = Eingang  + B -  = Basslautsprecher  + H -  = Hochtöner  Abmessungen 100 x 150mm

2-wege Frequenzweiche für den PA oder HiFi-Bereich, ideal in Verbindung mit hochwertigen Lautsprechern Max. Belastbarkeit: 300 Watt  Trennfrequenz: 2000Hz  Impedanz: 8-Ohm  Steckanschlüsse offene Bauweise Flankensteilheit: 12dB Abmessungen 125 x 35 x 120mm

 2-wege Universal Frequenzweiche für 8-Ohm Lautsprecher 2wege Universalweiche ideal für die Reparatur oder Neuaufbau von Lautsprecherboxen  Belastbarkeit bis 60Watt RMS bzw. war meist für Boxen bis 100Watt Gesamtleistung  Impedanz: 8-Ohm Anschluß über übliche Flachsteckkontakte die ggf. auch verlötet werden können  Trennfrequenz: 2500Hz ( TT = 0-2500Hz / HT = 2500-20.000Hz )  6-dB-Frequenzweiche Basslautsprecheranschluß = Tiefpass mit Luftspule MT-Höchtöneranschluß = Hochpass mit 8uF Tonfrequenzkondensator Flankensteilheit je Okt: 6dB Schaltplan siehe auch weitere Bilder !  Abmessungen: 68 x 30 x 54mm Gewicht: 0,08kg

DN1218PAX 2-wege-Frequenzweiche für 8-Ohm Basssysteme. Optimale Filterwirkung für typische 30er- und 38er-PA-Bässe. In Höchstleistungsausführung für PA Anwendungen.   Hohe Steilheiten, hochwertige Ausführung mit Folien-Kondensatoren. Schraub- Steckanschlüsse offene Bauweise Impedanz: 8-Ohm Maximalbelastbarkeit: 600 Watt  Flankensteilheit: 12dB bei Lowpass / 18dB bei Highpass Trennfrequenz: 2500Hz Abmessungen  120 x 60 x 132mm   Gewicht  1,10kg

2-wege Weiche offene Profi Frequenzweiche 200Watt rms max. 400Watt  Professionelle Weiche aus der PRO Serie. Da 2-Khz Standard-Trennfrezuenz universell verwendbar für Neuaufbauten, Reparaturen  für HiFi Boxen und PA-Boxen aller Art.   Trennfrequenz: 2000Hz Flabnkensteilheit 12dB Weiche  Belastbarkeit 200W rms / Musikleistung 400W Peak  Impedanz: 8-Ohm Hochwertig bestückt mit Folienkondensatoren (100/250V) und I-Kernspulen und Hochtonschutzelement (Halogenlampe) gegen Spitzen Alle Anschlüsse über 6,3mm Steckschuhkontakte Abmessung: T:114mm L:82mm H:35mm Bef Lochabstand: 112mm x 69mm. Bauhöhe 35mm Zusatz-Info zum Anschluss der Weiche: IN = INPUT = Eingang  W = Woofer = Tieftöner bzw. Basslautsprecher  T = Tweeter = Hochtöner

3-wege Weiche 4ohm 120W im Kunststoffgehäuse Universal passive 3-wege Frequenzweiche mit gekennzeichneten Steckanschlüssen, Flankensteilheit 6 dB/Okt Belastbarkeit: 50W rms / 120W max. Trennfrequenz: 1 kHz und 4.5 kHz Steck- oder Lötanschlüße mit Bezeichnung E-IN = Input = Eingang ET = Twetter = Hochtöner EM = Mitteltöner EW = Woffer = Basslautsprecher E = Erde = Masse- bzw. Minusanschluß Impedanz: 4-Ohm Abmessungen 110x67x38mm

3wege Frequenzweiche für 4ohm Lautsprecher bis 160Watt   Universell verwendbare Frequenzweiche für 4-Ohm Lautsprecher. Aus hochwertigen Kupferspulen sowie verlustarmen Tonfrequenz-Elkos, auf Epoxidharz-Platten montiert.  Geprüft auf Funktion, Flankensteilheit und Übernahmefrequenz. Anschlüsse für 1x Basslautsprecher ( Tieftöner ) und 1x Mitteltöner und 1x Hochtöner  Ideal für die Reparatur oder den Neuaufbau von Lautsprecherboxen aller Art  Solide 3-wege Frequenzweiche aus hochwertigen Kupferspulen, MKT-Folienkondensatoren sowie verlustarmen Tonfrequenz-Elkos, auf Epoxidharz-Platten montiert. Geprüft auf Funktion, Flankensteilheit und Übernahmefrequenz. Ideal für die Reparatur oder den Neuaufbau von Lautsprecherboxen  Technische Daten: Musikbelastbarkeit 160W  Nennbelastbarkeit 100W Nennimpedanz: 4-Ohm  ( Für 4-Ohm Lautsprecher )  Flankensteilheit 12 dB/Okt Trennfrequenz bzw. Übernahmefrequenz 800Hz + 3000Hz ( Bass 0-800Hz / Mitteltöner 800-5000Hz / Hochtöner 5...22Khz ) Lötanschlüsse wie folgt ( siehe auch weiteres Bild Schaltplan ) : + IN - = Eingang + B -  = Basslautsprecher + M + = Mitteltöner + H -  = Hochtöner  Übernahmefrequenz 800Hz / 5000Hz. Abmessungen 100 x 150 mm

Frequenzweiche aus hochwertigen Kupferspulen MKT-Folienkondensatoren sowie verlustarmen Tonfrequenz-Elkos, auf Epoxidharz-Platten montiert. Geprüft auf Funktion, Flankensteilheit und Übernahmefrequenz. Technische Daten: Nennbelastbarkeit 120W Musikbelastbarkeit 180W Nennimpedanz 4-Ohm Flankensteilheit 12 dB / Okt. Übernahmefrequenz 300 / 4000 Hz Abmessungen 155 x 180 mm

3-wege-Weiche für 8-Ohm Lautsprecher aller Art. Weiche mit guten Luftspulen und hochwertige bipolare Elkos  Universalweiche ideal für die Reparatur oder Neuaufbau Steckanschlüsse offene Bauweise ( siehe auch weitere Bilder ! )  Impedanz: 8-Ohm Maximalbelastbarkeit: 100 Watt Flankensteilheit: 12dB / 6dB Trennfrequenz: TT = 0-650Hz / MT = 650-6000Hz / HT = 6000Hz....25.000Jz  Abmessungen 120x23x70mm Gewicht 0,3kg

3-wege-Weiche für 8-Ohm Lautsprecher aller Art Universalweiche mit Luftspulen und hochwertige bipolare Elkos Steckkkontakten. Ideal für die Reparatur oder den Neuaufbau von Lautsprecherboxen aller Art, egal ob HiFi oder PA  Steckanschlüsse offene Bauweise  Impedanz: 8-Ohm Belastbarkeit: 100Watt Flankensteilheit: 12dB Trennfrequenz: 800Hz / 4500Hz Anschluß und weitere Details siehe auch weitere Bilder !  Abmessungen 165 x 23 x 110mm Gewicht 0,51kg

Visaton 3-wege Frequenzweiche aus hochwertigen Kupferspulen, MKT-Folienkondensatoren sowie verlustarmen Tonfrequenz-Elkos, auf Epoxidharz-Platten montiert. Flankensteilheit und Übernahmefrequenz. Lötanschlüsse offene Bauweise Impedanz: 8-Ohm Dauerbelastbarkeit: 100W Maximalbelastbarkeit: 160 Watt  Flankensteilheit: 12dB  Trennfrequenz: 1600Hz, 6000Hz  Abmessungen 100 x 150 mm

3wege Frequenzweiche für 8ohm Lautsprecher bis 160Watt   Universell verwendbare Frequenzweiche für 8-Ohm Lautsprecher. Aus hochwertigen Kupferspulen sowie verlustarmen Tonfrequenz-Elkos, auf Epoxidharz-Platten montiert.  Geprüft auf Funktion, Flankensteilheit und Übernahmefrequenz. Anschlüsse für 1x Basslautsprecher ( Tieftöner ) und 1x Mitteltöner und 1x Hochtöner  Ideal für die Reparatur oder den Neuaufbau von Lautsprecherboxen aller Art  Solide 3-wege Frequenzweiche aus hochwertigen Kupferspulen, MKT-Folienkondensatoren sowie verlustarmen Tonfrequenz-Elkos, auf Epoxidharz-Platten montiert. Geprüft auf Funktion, Flankensteilheit und Übernahmefrequenz. Ideal für die Reparatur oder den Neuaufbau von Lautsprecherboxen  Technische Daten: Musikbelastbarkeit 160W  Nennbelastbarkeit 100W Nennimpedanz: 8-Ohm  ( Für 8-Ohm Lautsprecher )  Flankensteilheit 12 dB/Okt Trennfrequenz bzw. Übernahmefrequenz 800Hz + 3000Hz ( Bass 0-800Hz / Mitteltöner 800-5000Hz / Hochtöner 5...22Khz ) Lötanschlüsse wie folgt ( siehe auch weiteres Bild Schaltplan ) : + IN - = Eingang + B -  = Basslautsprecher + M + = Mitteltöner + H -  = Hochtöner  Übernahmefrequenz 800Hz / 5000Hz. Abmessungen 100 x 150 mm

Frequenzweiche aus hochwertigen Kupferspulen MKT-Folienkondensatoren sowie verlustarmen Tonfrequenz-Elkos, auf Epoxidharz-Platten montiert. Geprüft auf Funktion, Flankensteilheit und Übernahmefrequenz. Technische Daten: Nennbelastbarkeit 120W Musikbelastbarkeit 180W Nennimpedanz 8-Ohm Flankensteilheit 12 dB / Okt. Übernahmefrequenz 300 / 4000 Hz Abmessungen 155 x 180mm

300W 3wege Weiche Frequenzweiche Sehr leistungsstarke Frequenzweiche für Leistungen bis 300Watt 3wege offene Profi Frequenzweiche Belastbarkeit 150Watt rms max. 300Watt Trennfrequenz: 1930Hz / 9100Hz ( 2Khz / 9Khz ) Zusätzlich 2 Basslautsprecher Ausgänge (kann auch nur 1x Basslautsprecher angeschlossen werden) Ideal somit für Systeme mit 2 Basslautsprechern, 1x Mitteltöner und 1 Hochtöner Impedanz.: 8-Ohm 12dB Weiche Trennfrquenzen Hochwertig bestückt mit 250V Folienkondensatoren und 100V Tonelkos und I-Kernspulen Alle Anschlüße über Schraubklemmen Abmessung: B::148mm T::98mm H:28mm Anschluss Beschriftung IN = Eingang W1 = Woofer = 1.Basslautsprecher W2 = Woofer = 2.Basslautsprecher M = MID = Mitteltöner T = Tweeter = Hochtöner

Sehr leistungsstarke 3wege Frequenzweiche mit 400Watt Leistung mit Hochtonschutzelement 3-wege offene Frequenzweiche  Belastbarkeit: 250Watt rms max. 400Watt Somit frei einsetzbar für HiFi Boxen und Lautsprechersysteme bis 400Watt  Ideal für den Neuaufbau oder auch die Reparatur von Lautsprecherboxen aller Art   Trennfrequenzen: 1200Hz und 6000Hz  ( Range wie folgt )   Tieftöner = 0-1200Hz / Mitteltöner = 1200-6000Hz / Hochtöner 6000-22000Hz  Impedanz: 8-Ohm Hochwertig bestückt mit Folienkondensatoren (100/250V) und I-Kernspulen und Hochtonschutzelement (Halogenlampe) gegen Spitzen Alle Anschlüße über 6,3mm Steckschuhkontakte Anschluss Beschriftung IN = Eingang W = Woffer = Basslautsprecher M = MID = Mitteltöner T = Tweeter = Hochtöner Abmessung: T:126mm L:158mm H:30mm

400W 3wege Weiche Frequenzweiche Sehr leistungsstarke Frequenzweiche für Leistungen bis 400Watt. Hoch belastbare 3-wege-Frequenzweiche die universell eingesetzt werden kann. Hochwertige Bauteile sind verarbeitet. Des weiteren können L-Regler an dieser Weiche angeschlossen werden und oder statt 8-ohm MT oder HT auch 2x4ohm Mitteltöner und oder Hochtöner betrieben werden 3wege offene Profi Frequenzweiche Belastbarkeit max. 400Watt Impedanz.: 8-Ohm 12dB Weiche Trennfrquenzen Hochwertig bestückt mit 250V Folienkondensatoren und 100V Tonelkos  Alle Anschlüße über Steckschuhe  Es können auch L-Regler ( Dämfungsregler ) an dieser Weiche angeschlossen werden  Es können an dieser Weiche auch 2x 4ohm Mitteltöner oder Hochtöner betrieben werden  Anschluss Beschriftung IN = Eingang B = Basslautsprecher M = MID = Mitteltöner H = Hochtöner Impedanz : 8-Ohm Trennfrequenz TT = 0-700Ht / MT = 700-3500Hz / HT = 3500....25.000Hz Flankensteilheit/Okt. 12 dB Max. Eingangsleistung 400 W Abmessungen 243 x 35 x 160 mm Gewicht 1,372 kg  Weitere Besonderheiten :   Reihenschaltung von 2x 4-ohm Mittel- und HochtönernFür eine Reihenschaltung von zwei 4-Ohm-Mitteltönern und/oder zwei 4-Ohm-Hochtönern sind auf der Frequenzweiche jeweils zwei zusätzliche Anschlussstifte mit der Beschriftung + und - vorhanden. In der Abbildung 2 ist der korrekte Anschluss dargestellt. Anschluss von L-Reglern ( Dämpfungsreglern ) Um die Lautstärke des Mittel- und/oder des Hochtöners optimal an die Lautstärke des Basslautsprechers anzupassen, können sogenannte L-Regler eingesetzt werden ( z.B. die Modellserie AT-62…Bst Nr 85-761-00045 oder AT-52.. Bst Nr 85-761-00005 ) Dazu sind die sechs Anschlussstifte mit der Beschriftung L1… L3 vorgesehen. Der Anschluss ist in der Abbildung 3 dargestellt. Weitere Kombinationen ... bzw. Erweiterungen je nach System sind mit dieses besonderen Frequenzweiche möglich. Also Kombi mit Subwooferweiche oder auf  3-wege, 4-wege sind enbenson möglich ! Siehe auch weitere Bilder ! und Zubehör-Register !  Bst-Nr 85-775-01110 = DNL-1245 = 600W Subwoofer PA-Weiche ( anpassbar ! ) 3-wege Frequenzweiche Bst-Nr 85-775-01220 = DN-200 = 400Watt 8-Ohm 3-wege Frquenzweiche der Premiumklasse  2-wege Frequenzweiche Bst-Nr 85-775-01170 = DN-2618  2-wege 350Watt Weiche 8-ohm ( Bass / TT auch 4-ohm verwendbar )  Bst-Nr 85-775-01175 = DN-2618P wie zuvor jedoch mit Hochtonschuutz 8-Ohm ( Bass / TT auch 4-ohm verwendbar )

Für den Betrieb von Hochtönern, PA-Hörner, Hochtonhörner, Schraubtreibern, Kalotten usw. in Lautsprechernboxen oder in der PA Technik Hochtonweiche Hochpassweiche für 8-Ohm Lautsprechersysteme für HFi- und PA Systeme aller Art High-Pass Filter ab 5500Hz = 5,5Khz ....  Hochwertigste Bauteile , Niederohmige Spulen und Folien-Kondensatoren Technische Daten: Allgemein Hochpass Impedanz 8-Ohm Trennfrequenz: 5500Hz ..... bis 25.000Hz Flankensteilheit/Okt. 18dB !  Max. Eingangsleistung 250Watt rms max 400W Musikleistung  Abmessungen 78 x 23 x 90 mm Gewicht 0,117 kg Leiterplatte grundsolide verarbeitet mit Steck- bzw. Lötanschlüße   Anschlüsse und Schaltplan siehe auch weitere Bilder !  Anschluss 1) Den Hochtöner an die Kontaktstifte „OUT“ anschließen.      Der richtige Anschluss der Plus- und Minuskontakte hängt von den eingesetzten Lautsprechern sowie von      ihrer Anordnung in der Box ab und muss durch Probieren ermittelt werden. 2) Die Kontaktstifte „HI+“, „LO+“ und „IN−“ dienen als Signaleingang:      HI+ =  Eingang mit einer Pegelabsenkung von 4dB zur Lautstärkeanpassung an die übrigen Lautsprecher in der Box      LO+ = Eingang ohne Pegelabsenkung IN− = Eingang Minuspol  Zusatzinfo für besonders wertige teure Hochtönern, PA-Hörner, Schraubtreibern, Kalotten usw. empfehlen wir noch eine Schutzschaltung zuvor einzusetzen.   Art-Nr 85-773-00010 = frei einstellbare Lautsprecher-Schutzschaltung Vario 20-200W rms  ( siehe auch im Zubehör-Register )  Alternative Schutzbauteile die sich selber nach ca. 4-20 Sekunden wieder zurücksetzen und direkt vor den Hochtöner geschaltet werden können sind je nach eingesetzter Hochtönerleistung z.B.  Art-Nr 22-915-03090   = Polyswitch Polyfuse   900mA für Lautsprecher bis 100Watt Art-Nr 22-915-03135   = Polyswitch Polyfuse 1350mA für Lautsprecher bis 130Watt Art-Nr 22-915-03160   = Polyswitch Polyfuse 1600mA für Lautsprecher bis 160Watt Art-Nr 22-915-031185 = Polyswitch Polyfuse 1850mA für Lautsprecher bis 180Watt Art-Nr 22-915-031250 = Polyswitch Polyfuse 2500mA für Lautsprecher bis 200/220Watt Art-Nr 22-915-031300 = Polyswitch Polyfuse 3000mA für Lautsprecher bis 250/300Watt

Subwofferweiche Passive Frequenzweiche (Crossover) einfach vor einen Verstärker schalten im Cinchweg Filter Frequenzweiche, wobei die oberen Frequenzen über 150Hz entfernt werden, es werden nur die Frequenzen unterhalb variabel von 40...150Hz durchgelassen Ideal in Verbindung mit Verstärkern aus der Subwoofer und Car-HiFi Technik Kann zum Beispiel für Subwoofer verwendet werden Bass Kontroll-Regler zum Nachrüsten einer Endstufe ohne Subwooferweiche Ein- Ausgang mit vergoldeten Cinchbuchsen Frequenzbereich variabel einstellbar von 40...150Hz (12db/oct) Lautstärkeregler (Gain): 0...12db keine Stromversorgung nötig Metallgehäuse Abmessungen: 55 x 47 x 41mm

Hochbelastbare Bassweiche 600Watt Frequenzweiche für PA-Subwoofer Anwendung aller Art Ideal für 10zoll, 12zoll, 15zoll Tieftöner Höchste Belastbarkeit und hochwertigen Folienkondensatoren mit Trafokernspule, PA-typische Frequenz und 12dB Steilheiten Hochleistungsfrequenzweiche Tiefpaßweiche Basseiche für Tieftöner aller Art PA... Subwoffer  Verwendbar als Mono-Subwooferweiche oder oder als 2-wege Weiche in Verbindung mit MT-HT Kombi z.B. Horntreibern   Eine weitere Besonderheit ist das diese Frequenzweiche erweiterbar bzw. auch anpassbar ist Sie besitzt noch freie Bauteilplätze  C4+C5 und R1+R2 für individuelle Anpassungen oder Feintuning  Für Impedanzkorrekturen können die Widerstände an den Positionen R1 / R2 verwendet werden  siehe auch Plan weitere Bilder  Technische Daten der DNL1245 :  Niederohmige Trafospule und Folienkondensatoren ( 2x15uf ) Tieftönertrennung: 0-200Hz 12db/Okt. Hochpass-Ausgang 6dB für PA-Vollbereichs Mittel-Hochtöner Kombinationen Belastbarkeit: 400W rms / 600W max. Impedanz 8-Ohm  Desweiteren noch ein Anschluß für Parallelausgang ( siehe auch Plan weitere Bilder )  Abmessungen: 125 x 130 x 65mm  Gewicht: 1kg  Allgemein PA-Sub / Sat-Mono  Ausgangsimpedanz  8-Ohm  Trennfrequenz  200 Hz Flankensteilheit/Okt.  Bass:12 dB / MidHigh :6 dB   Weitere Kombinationen ... Erweiterungen je nach System sind mit dieses besonderen Frequenzweiche möglich. Also nur reine Subwooferweiche oder 2-wege-Weiche oder dann Kombinationen auf , 3-wege, 4-wege sind enbenson möglich ! Siehe auch weitere Bilder  ! und Zubehör-Register  Bst-Nr 85-775-01110 = DNL-1245 = 600W Subwoofer PA-Weiche ( anpassbar ! ) 3-wege Frequenzweiche Bst-Nr 85-775-01220 = DN-200 = 400Watt 8-Ohm 3-wege Frquenzweiche der Premiumklasse  2-wege Frequenzweiche Bst-Nr 85-775-01170 = DN-2618  2-wege 350Watt Weiche 8-ohm ( Bass / TT auch 4-ohm verwendbar )  Bst-Nr 85-775-01175 = DN-2618P wie zuvor jedoch mit Hochtonschuutz 8-Ohm ( Bass / TT auch 4-ohm verwendbar )

Typische Subwooferweiche 200W 4ohm 8ohm tauglich Hohe Belastbarkeit, Kondensatoren und Trafokernspule, typische Anwendung Neuaufbau und Reparatur von Subwoofer aller Art  Subwoofer Bassweiche Tiefpassweiche für PA und HiFi Zwecke Trennfrequenz 0..120Hz  Niederohmige Trafospule und Tonelko  Trennung: 12db/Okt. Belastbarkeit: 100W rms / max 200W / 250-300W Pmbo ( Impulsbelastbarkeit ) Abmessungen: 90 x 70 x 40mm  Gewicht: 0,45kg

500Hz Weiche Tieftöner-, bzw. Subwooferweiche. Hohe Belastbarkeit, Multiohm tauglich  Subwoofer Bassweiche Tiefpaßweiche für PA und HiFi Zwecke  Hochwertige passive HiFi Subwoofer-Frequenzweiche mit Schraubanschlüssen. Niederohmige solide Tiefpass-Spule  Hochwertige passive 12dB Weiche  reine Bass Subwoofer Frequenzweiche Geeignet für Tieftöner mit 4-ohm oder 8-ohm Impedanz Belastbarkeit Leistung bis zu 200W rms bzw 400W Musikbelastbarkeit ( 600W Peak Impulsbelastbarkeit ) Trennfrequenz 500 Hz Flankensteilheit 12 db/oct Schraubanschlüsse Abmessungen ca. 85 x 85mm
