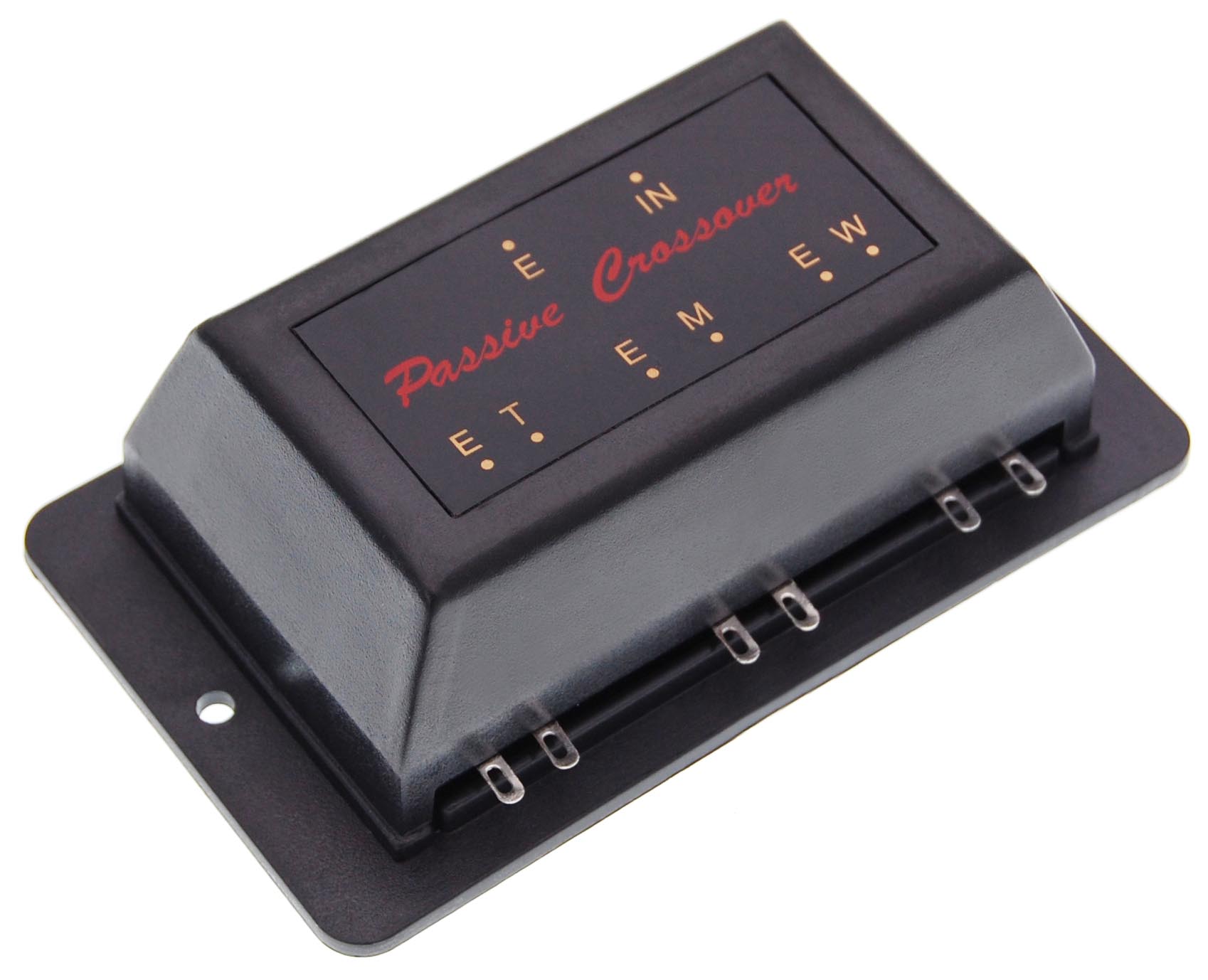

3-wege Weiche 4ohm 120W im Kunststoffgehäuse Universal passive 3-wege Frequenzweiche mit gekennzeichneten Steckanschlüssen, Flankensteilheit 6 dB/Okt Belastbarkeit: 50W rms / 120W max. Trennfrequenz: 1 kHz und 4.5 kHz Steck- oder Lötanschlüße mit Bezeichnung E-IN = Input = Eingang ET = Twetter = Hochtöner EM = Mitteltöner EW = Woffer = Basslautsprecher E = Erde = Masse- bzw. Minusanschluß Impedanz: 4-Ohm Abmessungen 110x67x38mm

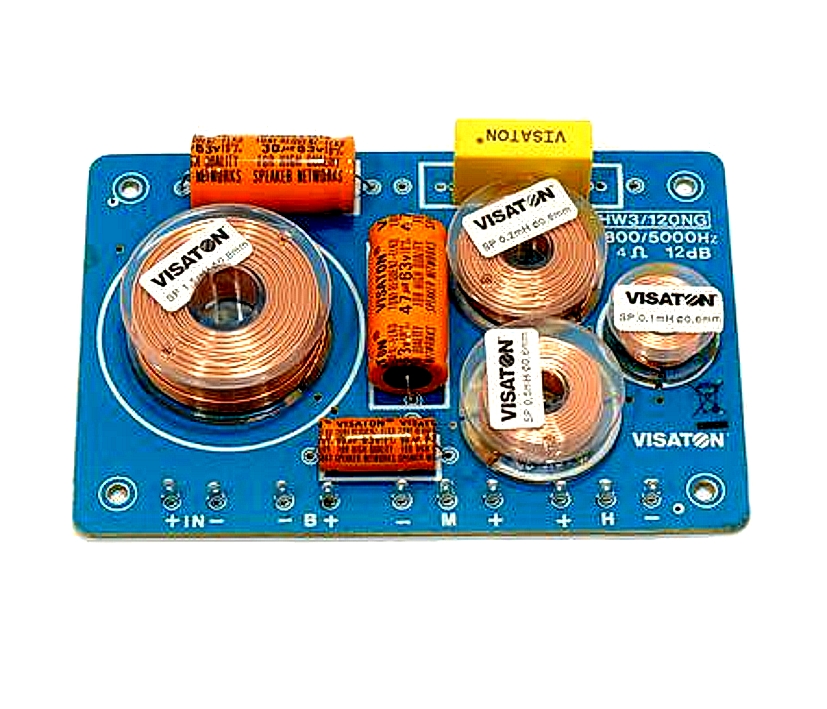

3wege Frequenzweiche für 4ohm Lautsprecher bis 160Watt   Universell verwendbare Frequenzweiche für 4-Ohm Lautsprecher. Aus hochwertigen Kupferspulen sowie verlustarmen Tonfrequenz-Elkos, auf Epoxidharz-Platten montiert.  Geprüft auf Funktion, Flankensteilheit und Übernahmefrequenz. Anschlüsse für 1x Basslautsprecher ( Tieftöner ) und 1x Mitteltöner und 1x Hochtöner  Ideal für die Reparatur oder den Neuaufbau von Lautsprecherboxen aller Art  Solide 3-wege Frequenzweiche aus hochwertigen Kupferspulen, MKT-Folienkondensatoren sowie verlustarmen Tonfrequenz-Elkos, auf Epoxidharz-Platten montiert. Geprüft auf Funktion, Flankensteilheit und Übernahmefrequenz. Ideal für die Reparatur oder den Neuaufbau von Lautsprecherboxen  Technische Daten: Musikbelastbarkeit 160W  Nennbelastbarkeit 100W Nennimpedanz: 4-Ohm  ( Für 4-Ohm Lautsprecher )  Flankensteilheit 12 dB/Okt Trennfrequenz bzw. Übernahmefrequenz 800Hz + 3000Hz ( Bass 0-800Hz / Mitteltöner 800-5000Hz / Hochtöner 5...22Khz ) Lötanschlüsse wie folgt ( siehe auch weiteres Bild Schaltplan ) : + IN - = Eingang + B -  = Basslautsprecher + M + = Mitteltöner + H -  = Hochtöner  Übernahmefrequenz 800Hz / 5000Hz. Abmessungen 100 x 150 mm

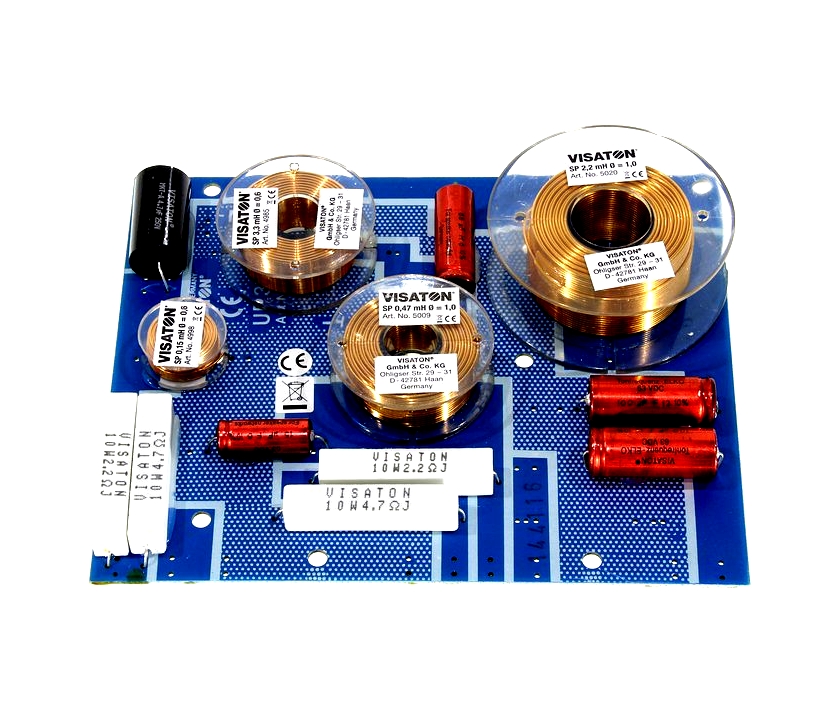

Frequenzweiche aus hochwertigen Kupferspulen MKT-Folienkondensatoren sowie verlustarmen Tonfrequenz-Elkos, auf Epoxidharz-Platten montiert. Geprüft auf Funktion, Flankensteilheit und Übernahmefrequenz. Technische Daten: Nennbelastbarkeit 120W Musikbelastbarkeit 180W Nennimpedanz 4-Ohm Flankensteilheit 12 dB / Okt. Übernahmefrequenz 300 / 4000 Hz Abmessungen 155 x 180 mm

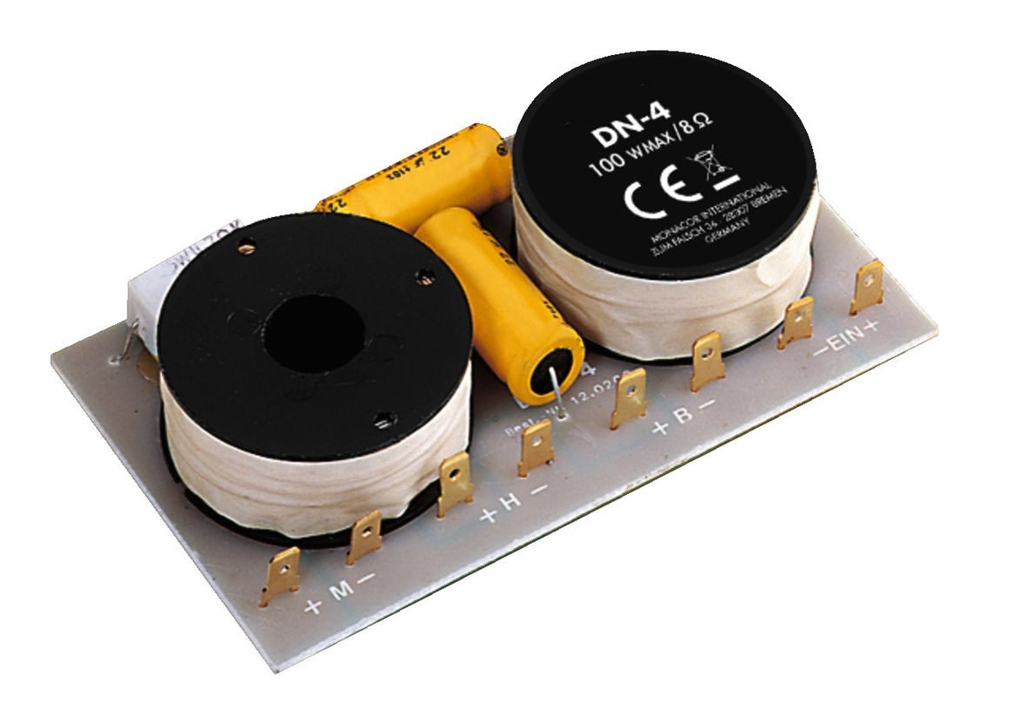

3-wege-Weiche für 8-Ohm Lautsprecher aller Art. Weiche mit guten Luftspulen und hochwertige bipolare Elkos  Universalweiche ideal für die Reparatur oder Neuaufbau Steckanschlüsse offene Bauweise ( siehe auch weitere Bilder ! )  Impedanz: 8-Ohm Maximalbelastbarkeit: 100 Watt Flankensteilheit: 12dB / 6dB Trennfrequenz: TT = 0-650Hz / MT = 650-6000Hz / HT = 6000Hz....25.000Jz  Abmessungen 120x23x70mm Gewicht 0,3kg

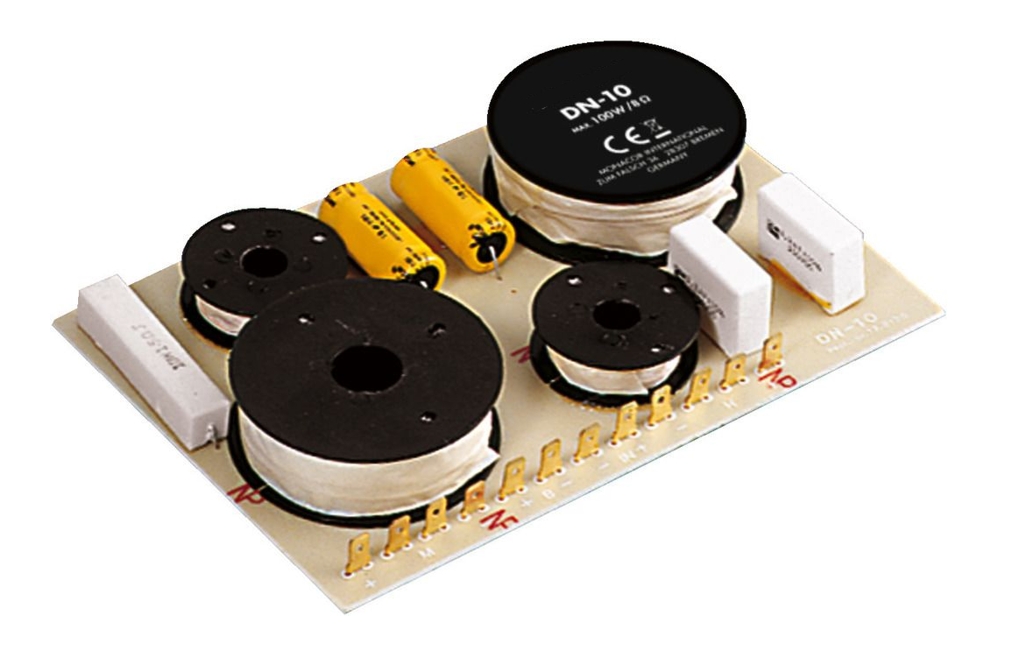

3-wege-Weiche für 8-Ohm Lautsprecher aller Art Universalweiche mit Luftspulen und hochwertige bipolare Elkos Steckkkontakten. Ideal für die Reparatur oder den Neuaufbau von Lautsprecherboxen aller Art, egal ob HiFi oder PA  Steckanschlüsse offene Bauweise  Impedanz: 8-Ohm Belastbarkeit: 100Watt Flankensteilheit: 12dB Trennfrequenz: 800Hz / 4500Hz Anschluß und weitere Details siehe auch weitere Bilder !  Abmessungen 165 x 23 x 110mm Gewicht 0,51kg

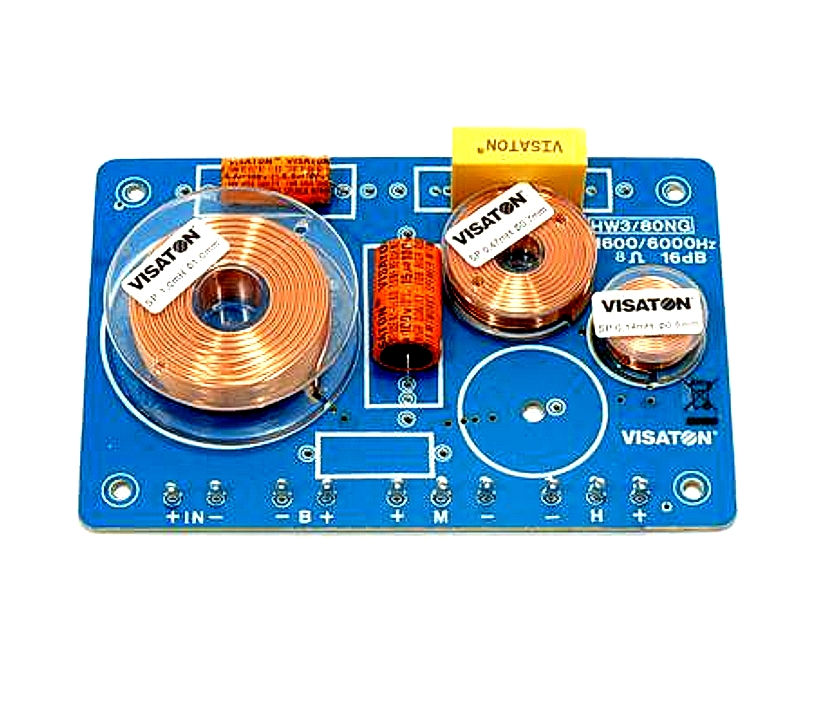

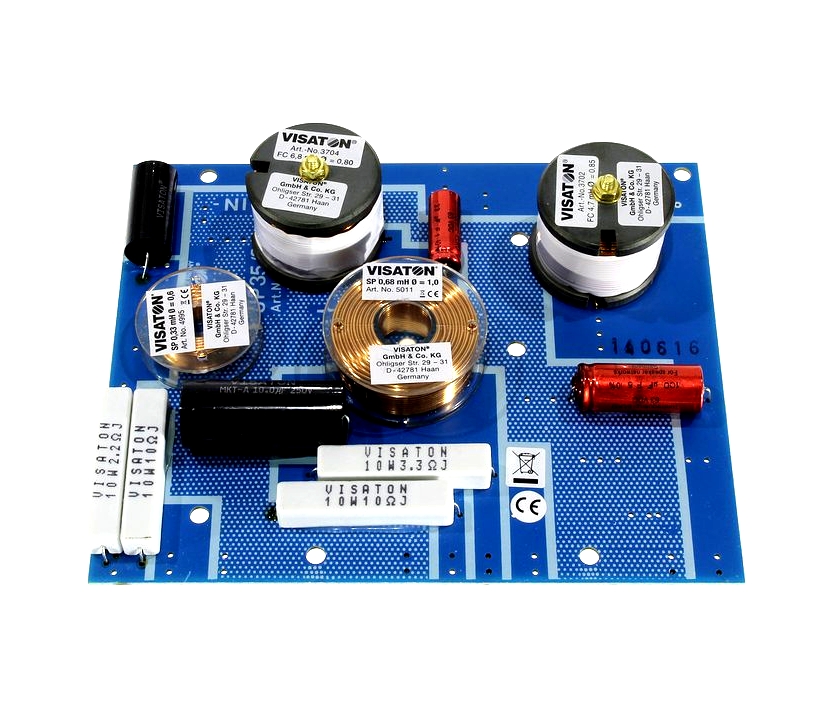

Visaton 3-wege Frequenzweiche aus hochwertigen Kupferspulen, MKT-Folienkondensatoren sowie verlustarmen Tonfrequenz-Elkos, auf Epoxidharz-Platten montiert. Flankensteilheit und Übernahmefrequenz. Lötanschlüsse offene Bauweise Impedanz: 8-Ohm Dauerbelastbarkeit: 100W Maximalbelastbarkeit: 160 Watt  Flankensteilheit: 12dB  Trennfrequenz: 1600Hz, 6000Hz  Abmessungen 100 x 150 mm

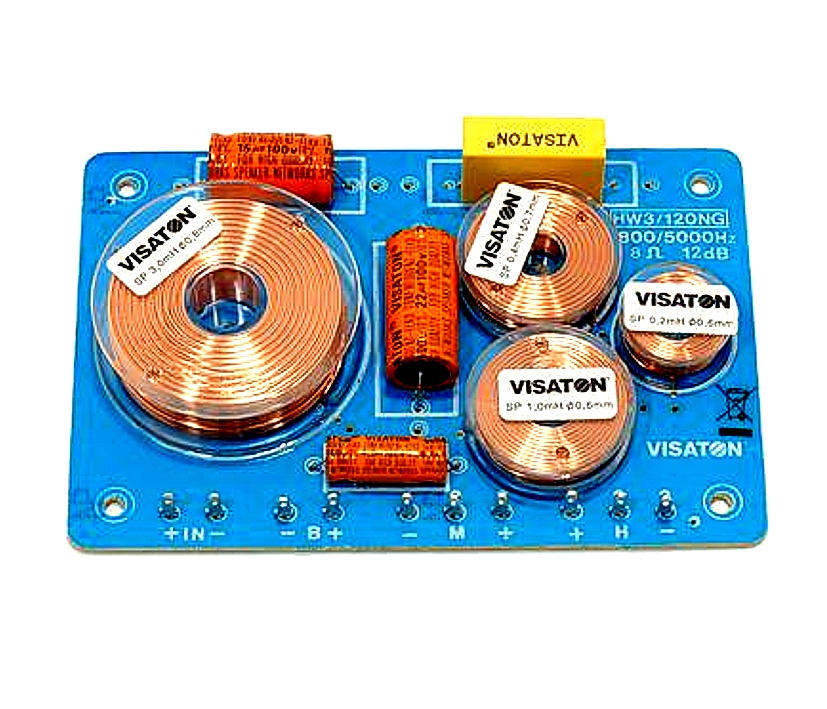

3wege Frequenzweiche für 8ohm Lautsprecher bis 160Watt   Universell verwendbare Frequenzweiche für 8-Ohm Lautsprecher. Aus hochwertigen Kupferspulen sowie verlustarmen Tonfrequenz-Elkos, auf Epoxidharz-Platten montiert.  Geprüft auf Funktion, Flankensteilheit und Übernahmefrequenz. Anschlüsse für 1x Basslautsprecher ( Tieftöner ) und 1x Mitteltöner und 1x Hochtöner  Ideal für die Reparatur oder den Neuaufbau von Lautsprecherboxen aller Art  Solide 3-wege Frequenzweiche aus hochwertigen Kupferspulen, MKT-Folienkondensatoren sowie verlustarmen Tonfrequenz-Elkos, auf Epoxidharz-Platten montiert. Geprüft auf Funktion, Flankensteilheit und Übernahmefrequenz. Ideal für die Reparatur oder den Neuaufbau von Lautsprecherboxen  Technische Daten: Musikbelastbarkeit 160W  Nennbelastbarkeit 100W Nennimpedanz: 8-Ohm  ( Für 8-Ohm Lautsprecher )  Flankensteilheit 12 dB/Okt Trennfrequenz bzw. Übernahmefrequenz 800Hz + 3000Hz ( Bass 0-800Hz / Mitteltöner 800-5000Hz / Hochtöner 5...22Khz ) Lötanschlüsse wie folgt ( siehe auch weiteres Bild Schaltplan ) : + IN - = Eingang + B -  = Basslautsprecher + M + = Mitteltöner + H -  = Hochtöner  Übernahmefrequenz 800Hz / 5000Hz. Abmessungen 100 x 150 mm

Frequenzweiche aus hochwertigen Kupferspulen MKT-Folienkondensatoren sowie verlustarmen Tonfrequenz-Elkos, auf Epoxidharz-Platten montiert. Geprüft auf Funktion, Flankensteilheit und Übernahmefrequenz. Technische Daten: Nennbelastbarkeit 120W Musikbelastbarkeit 180W Nennimpedanz 8-Ohm Flankensteilheit 12 dB / Okt. Übernahmefrequenz 300 / 4000 Hz Abmessungen 155 x 180mm

300W 3wege Weiche Frequenzweiche Sehr leistungsstarke Frequenzweiche für Leistungen bis 300Watt 3wege offene Profi Frequenzweiche Belastbarkeit 150Watt rms max. 300Watt Trennfrequenz: 1930Hz / 9100Hz ( 2Khz / 9Khz ) Zusätzlich 2 Basslautsprecher Ausgänge (kann auch nur 1x Basslautsprecher angeschlossen werden) Ideal somit für Systeme mit 2 Basslautsprechern, 1x Mitteltöner und 1 Hochtöner Impedanz.: 8-Ohm 12dB Weiche Trennfrquenzen Hochwertig bestückt mit 250V Folienkondensatoren und 100V Tonelkos und I-Kernspulen Alle Anschlüße über Schraubklemmen Abmessung: B::148mm T::98mm H:28mm Anschluss Beschriftung IN = Eingang W1 = Woofer = 1.Basslautsprecher W2 = Woofer = 2.Basslautsprecher M = MID = Mitteltöner T = Tweeter = Hochtöner

Sehr leistungsstarke 3wege Frequenzweiche mit 400Watt Leistung mit Hochtonschutzelement 3-wege offene Frequenzweiche  Belastbarkeit: 250Watt rms max. 400Watt Somit frei einsetzbar für HiFi Boxen und Lautsprechersysteme bis 400Watt  Ideal für den Neuaufbau oder auch die Reparatur von Lautsprecherboxen aller Art   Trennfrequenzen: 1200Hz und 6000Hz  ( Range wie folgt )   Tieftöner = 0-1200Hz / Mitteltöner = 1200-6000Hz / Hochtöner 6000-22000Hz  Impedanz: 8-Ohm Hochwertig bestückt mit Folienkondensatoren (100/250V) und I-Kernspulen und Hochtonschutzelement (Halogenlampe) gegen Spitzen Alle Anschlüße über 6,3mm Steckschuhkontakte Anschluss Beschriftung IN = Eingang W = Woffer = Basslautsprecher M = MID = Mitteltöner T = Tweeter = Hochtöner Abmessung: T:126mm L:158mm H:30mm

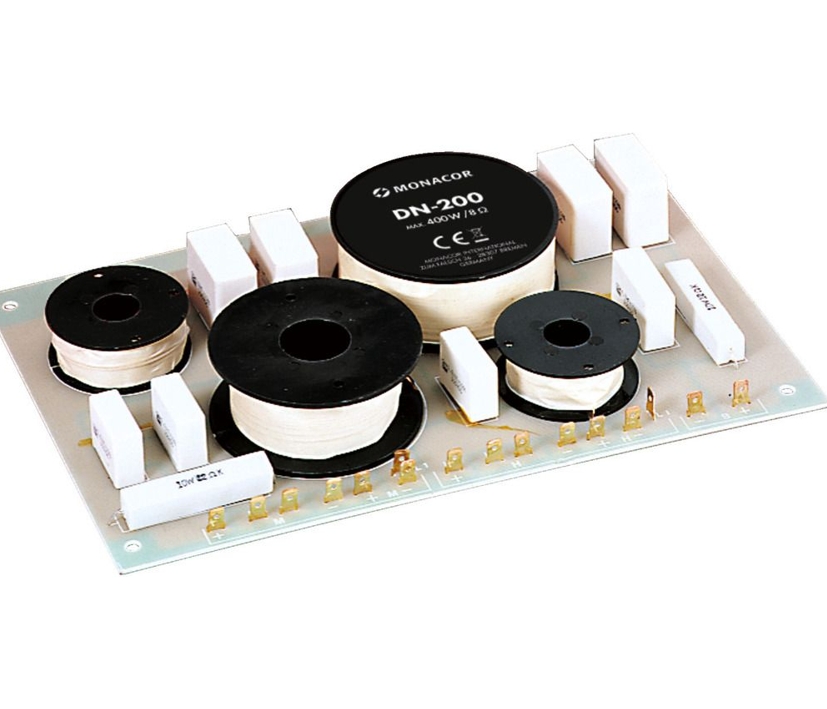

400W 3wege Weiche Frequenzweiche Sehr leistungsstarke Frequenzweiche für Leistungen bis 400Watt. Hoch belastbare 3-wege-Frequenzweiche die universell eingesetzt werden kann. Hochwertige Bauteile sind verarbeitet. Des weiteren können L-Regler an dieser Weiche angeschlossen werden und oder statt 8-ohm MT oder HT auch 2x4ohm Mitteltöner und oder Hochtöner betrieben werden 3wege offene Profi Frequenzweiche Belastbarkeit max. 400Watt Impedanz.: 8-Ohm 12dB Weiche Trennfrquenzen Hochwertig bestückt mit 250V Folienkondensatoren und 100V Tonelkos  Alle Anschlüße über Steckschuhe  Es können auch L-Regler ( Dämfungsregler ) an dieser Weiche angeschlossen werden  Es können an dieser Weiche auch 2x 4ohm Mitteltöner oder Hochtöner betrieben werden  Anschluss Beschriftung IN = Eingang B = Basslautsprecher M = MID = Mitteltöner H = Hochtöner Impedanz : 8-Ohm Trennfrequenz TT = 0-700Ht / MT = 700-3500Hz / HT = 3500....25.000Hz Flankensteilheit/Okt. 12 dB Max. Eingangsleistung 400 W Abmessungen 243 x 35 x 160 mm Gewicht 1,372 kg  Weitere Besonderheiten :   Reihenschaltung von 2x 4-ohm Mittel- und HochtönernFür eine Reihenschaltung von zwei 4-Ohm-Mitteltönern und/oder zwei 4-Ohm-Hochtönern sind auf der Frequenzweiche jeweils zwei zusätzliche Anschlussstifte mit der Beschriftung + und - vorhanden. In der Abbildung 2 ist der korrekte Anschluss dargestellt. Anschluss von L-Reglern ( Dämpfungsreglern ) Um die Lautstärke des Mittel- und/oder des Hochtöners optimal an die Lautstärke des Basslautsprechers anzupassen, können sogenannte L-Regler eingesetzt werden ( z.B. die Modellserie AT-62…Bst Nr 85-761-00045 oder AT-52.. Bst Nr 85-761-00005 ) Dazu sind die sechs Anschlussstifte mit der Beschriftung L1… L3 vorgesehen. Der Anschluss ist in der Abbildung 3 dargestellt. Weitere Kombinationen ... bzw. Erweiterungen je nach System sind mit dieses besonderen Frequenzweiche möglich. Also Kombi mit Subwooferweiche oder auf  3-wege, 4-wege sind enbenson möglich ! Siehe auch weitere Bilder ! und Zubehör-Register !  Bst-Nr 85-775-01110 = DNL-1245 = 600W Subwoofer PA-Weiche ( anpassbar ! ) 3-wege Frequenzweiche Bst-Nr 85-775-01220 = DN-200 = 400Watt 8-Ohm 3-wege Frquenzweiche der Premiumklasse  2-wege Frequenzweiche Bst-Nr 85-775-01170 = DN-2618  2-wege 350Watt Weiche 8-ohm ( Bass / TT auch 4-ohm verwendbar )  Bst-Nr 85-775-01175 = DN-2618P wie zuvor jedoch mit Hochtonschuutz 8-Ohm ( Bass / TT auch 4-ohm verwendbar )
