Ersatzschwingspule Treiber TX-1220 TX-2520 Diaphragma Coil 34,5mm
18,80 €*
% 29,99 €* (37.31% gespart)Sofort verfügbar, Lieferzeit: 2-4 Tage
Artikelnummer: 83-758-03165
Produktinformationen "Ersatzschwingspule Treiber TX-1220 TX-2520 Diaphragma Coil 34,5mm"

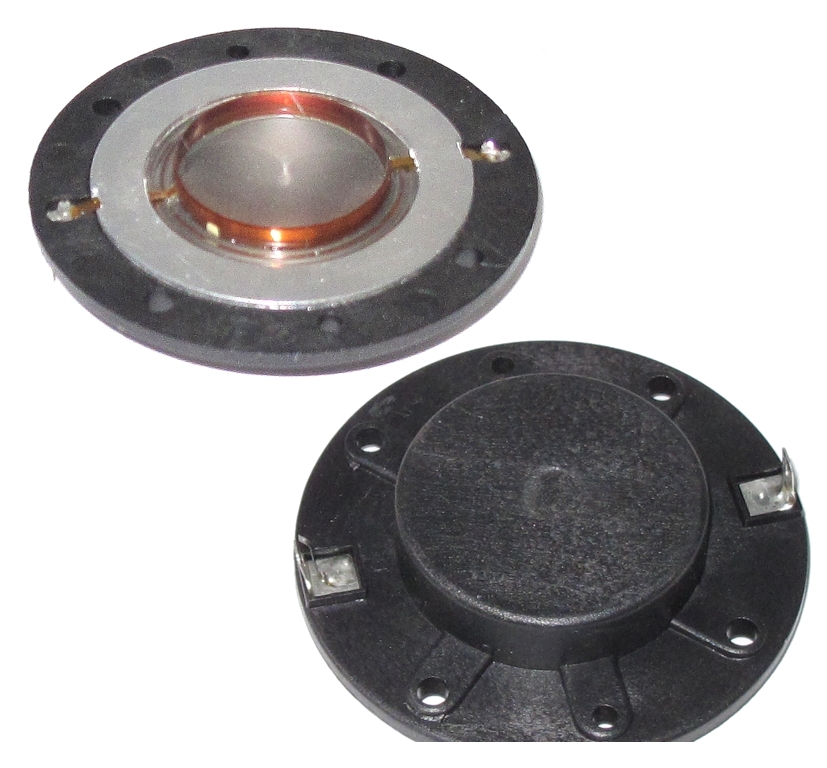

Ersatzschwingspule zu Mittelton und Hochtonhörner z.B. zu TX-1220/2520 und viele andere PA-Boxen mit vergleichbaren Ersatzspulen diverser Hersteller
- Impedanz 8-Ohm
- Belastbarkeit 150/300W über Weiche
- Schwingspule-Durchmesser: 34,5mm ( 1,35zoll Schwingspule siehe auch weitere Bilder Zeichnung )
- Kunststoffbkopf mit Aluminium Membran mit Kupferschwingspule.
- Impendanz 8-Ohm Belastbarkeit 150/300Watt über 12dB Weiche

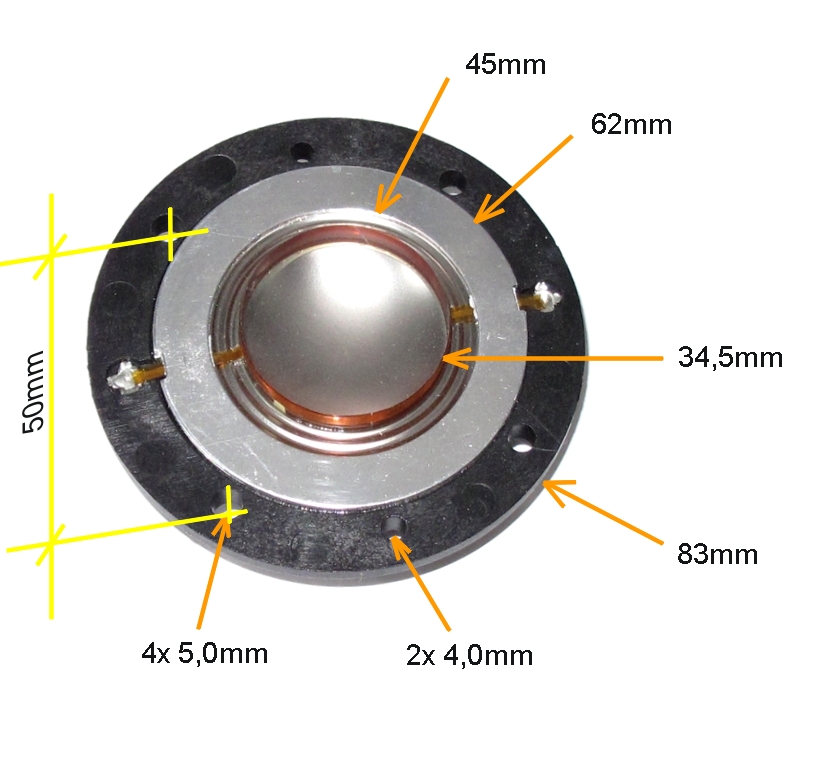

Abmessungen ( siehe auch ewitere Bilder Zeichnung ) :
- Basiskopf Aussendurchmesser: 83mm
- Gesamthöhe samt Topf Rückseite jedoch ohne Schwingspule: 16,5-17mm
- Alu Träger Aussendurchmesser: 62mm
- Korpus Materialdicke: 3,3 / 4,9mm
- Schwingspulen-Durchmesser: 34,5mm = 1,35zoll
- Schwingspulen-Durchmesser ( innen ) : 34,3mm
- Schwingspulen-Durchmesser ( aussen ) : 35,2mm
- 6 Bohrungen insgesamt = 4x DM 5,0mm 2x 4,0mm

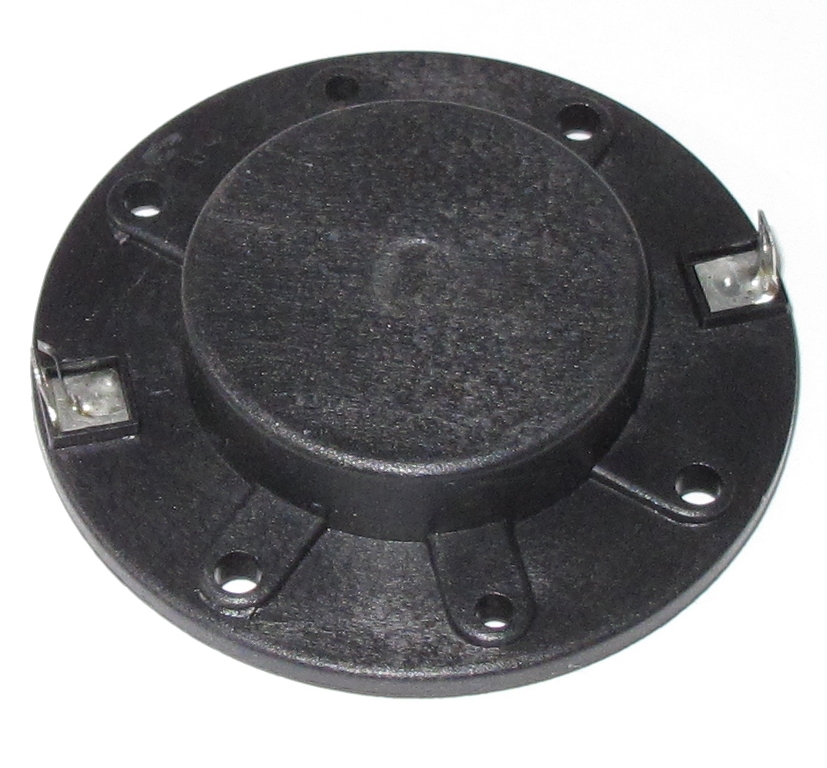

- Aufgesetzter Dome Rückseite Durchmesser: 50mm
- Abmessungen der Ersatzschwingspule siehe weitere Bilder
