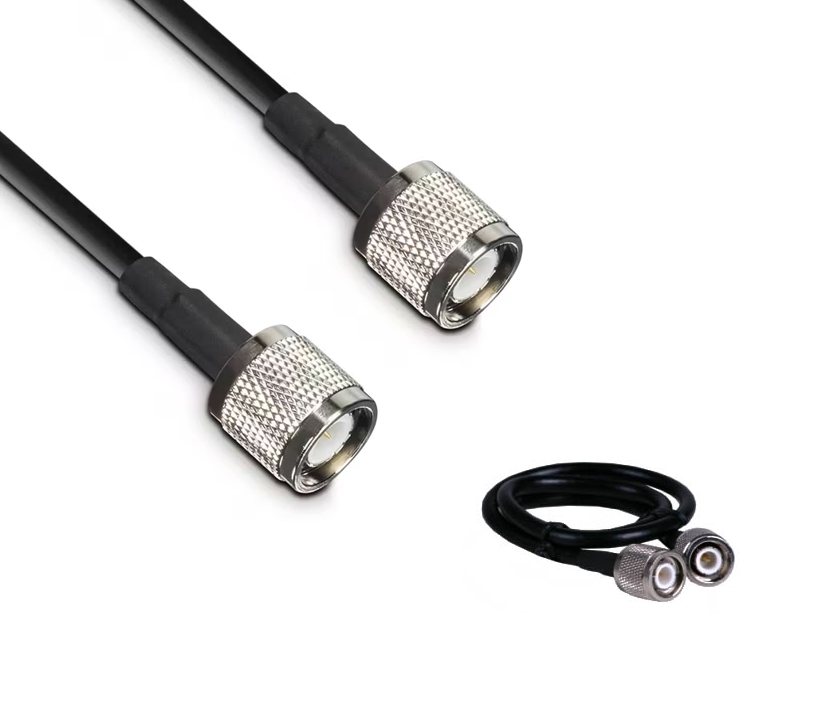

0,5m TNC Kabel TNC Antennenkabel. Einsatz HF- NF- und Funktechnik z.B. Funkmikrofone usw.

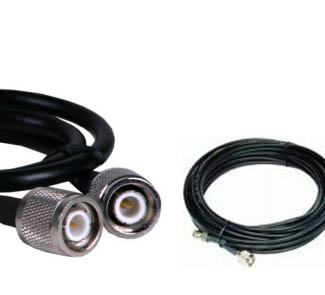

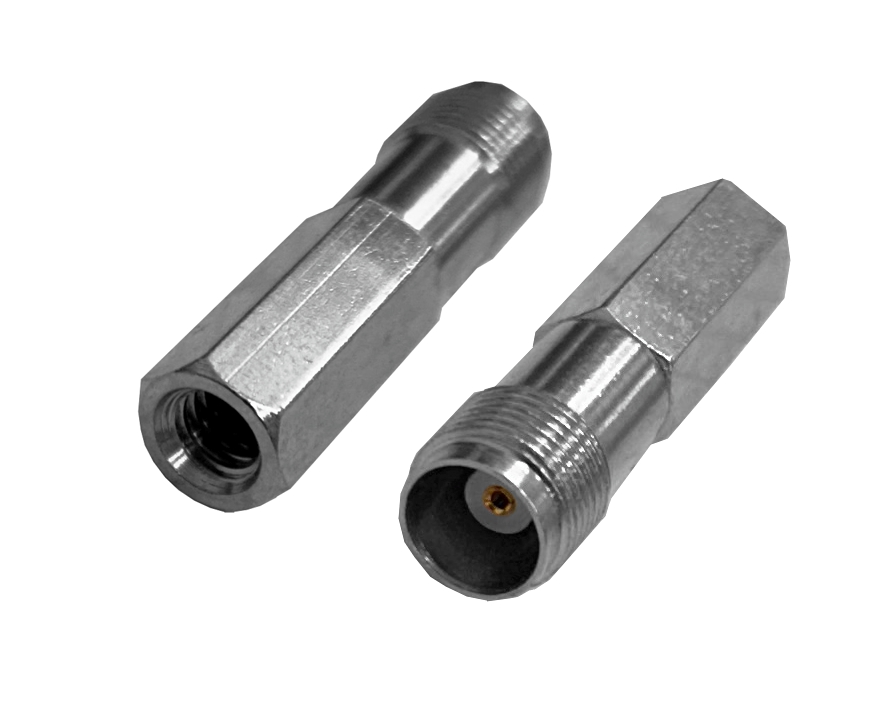

TNC Kabel - Antennenkabel 10m TNC-Stecker auf TNC-Stecker Wir empfehlen den TNC-Adapter ( Buchse-Buchse ) Bst Nr 39-872-00022 gleich mit zu bestellen  Den benötigen Sie um aus dem Kabel eine Verlängerung zu machen also TNC-Stecker auf TNC-Buchse  Zusatzinformation mittels des TNC Adapters Bst Nr 39-872-00022  oder Nr 39-872-00020  können auch mehrer 10m Kabel zu längeren Kabelstrecken problem zusammen gesetzt werden Wenn Sie eine Sonderlänge an einem Stück benötigen, können wir dienen auch schnell fertigen. Fragen dies ggf. einfach kurz an  Wenn Sie technisch selber in der Lage dieses Kabel auch selber zu konfektionieren bzw. fertigen sind hier die entsprechenden Bst Nr  Bst Nr 39-872-00002 = TNC Stecker für RG58 zum Crimpen RG58/58A/58C/141/303 Bst Nr 39-872-00008 = TNC Kupplung für RG58 Crimp-Version (Kabelkupplung) Bst Nr 42-710-00040 = Koaxkabel RG-58U 50-Ohm 5mm AL Black - 100m Bund -

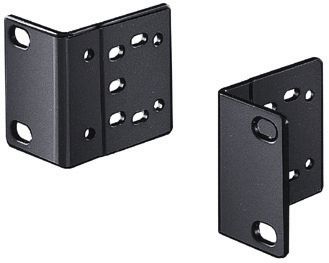

1HE Rackbefestigungskit Rack-Ohren zur Montage eines TOA WD4800 oder WD5800 = 80-700-01260

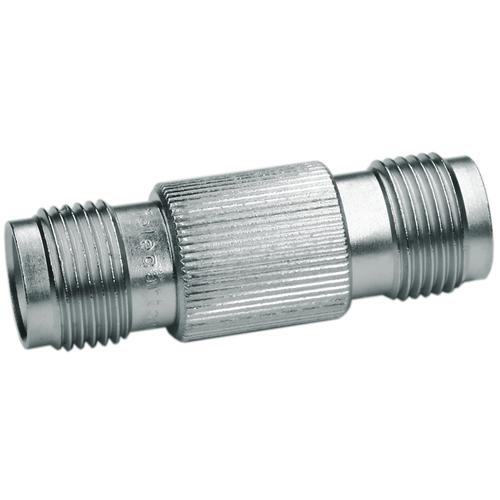

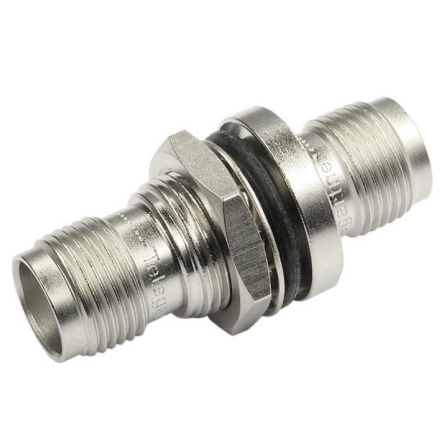

Adapter TNC Buchse auf TNC Buchse Länge ca 36mm Die Steckverbinder der Serie TNC sind vibrationsfest und werden in der Signal-, Funk-, Daten- und Videoübertragung eingesetzt.

Die Steckverbinder der Serie TNC sind vibrationsfest und werden in der Signal-, Daten- und Videoübertragung eingesetzt Einsatz z.B. für Funkmikrofontechnik, Rackmontage usw. Verbinden von zwei TNC Stecker Stecker Verbindungen

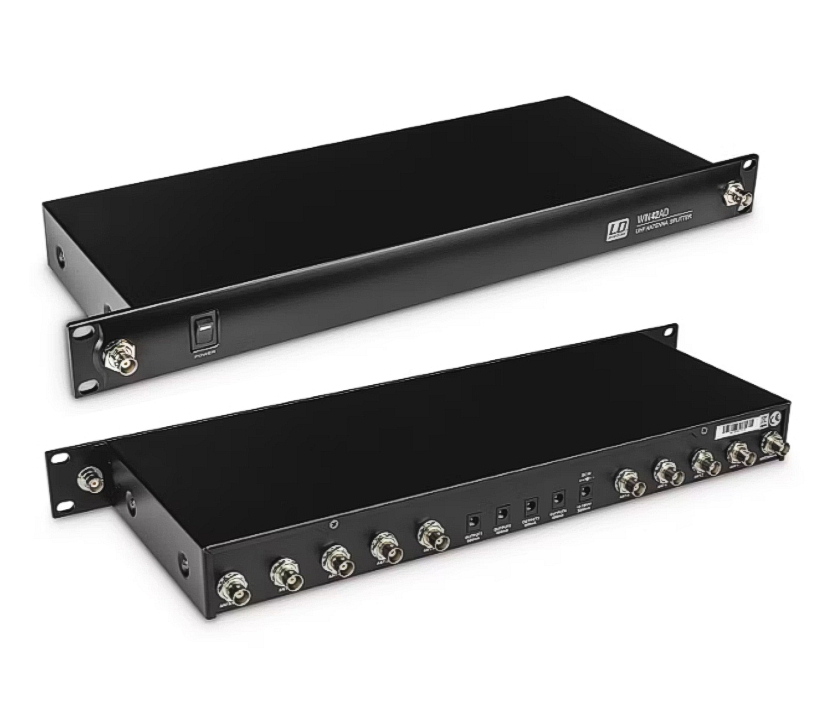

Antennenverstärker für Funkmikrofone aller Art 4-fach Splitter mit Verstärker Ant.Verstärker mit Splitbox mit Verstärker für alle Funkmikrofone der LDWS Serie und Wireless Systeme aller Marken die im Funkbereich 500,000 bis 900,000 MHz arbeiten. Für die Reichweitenverbesserung in Verbindung mit optionalen Antennen (siehe Zubehör)  Technische Daten: Funkmikrofon System Zubehör Typ Antennenverteiler Antennenverstärker für Funkmikrofone  Frequenzband 500 - 900 MHz Frequenzbandbreite 400 MHz Signalverstärkung 3 dB Antenneneingänge 2 Antennenanschluss Eingang TNC / über Adapter auch BNC  Eingangsimpedanz 50-Ohm Stromversorgung für Antennenverstärker 9V ( POC )  Antennenausgänge  4 x 2 Antennenanschluss Ausgang TNC / über Adapter auch BNC  Ausgangsimpedanz 50-Ohm Stromversorgung für Funkempfänger 4 x 12 - 18 V DC V Stromversorgung  12 - 18 V DC, 3A über externes 230VAC Netzteil  Betriebsspannung 12 V DC - 18 V DC (100 mA) Abmessungen 19zoll 1HE Rackfähig Breite 482 mm Höhe 44,4 mm Tiefe 160 mm Gewicht 4,705 kg Zubehör (im Lieferumfang) 10 x TNC Kabel, 0,5m , 2 x Antenne , 2 x TNC Adapter , 4 x DC Kabel, 0,5m , 4 x Netzausgang 600 mA , Kunststoffkoffer , 230VAC Netzteil

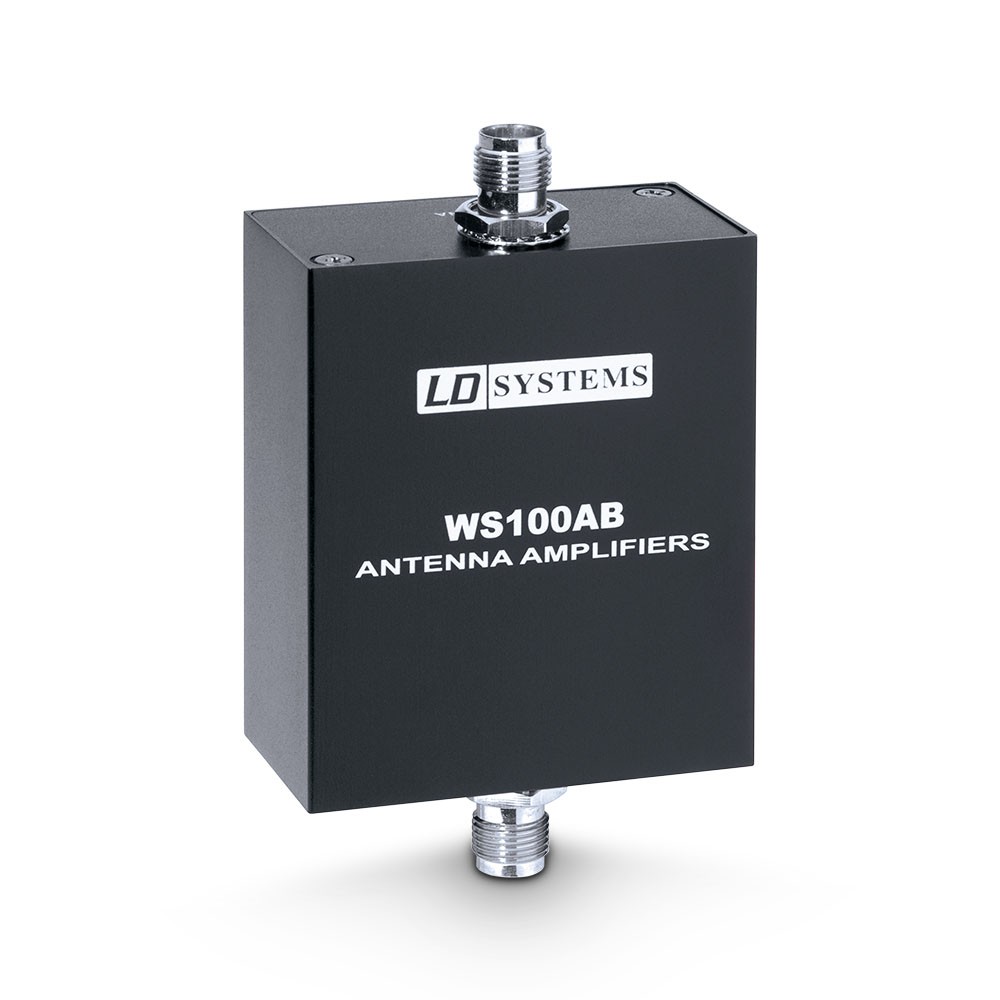

Antennenverstärker für Funkmikrofone ( Kabelbooster für außenliegende Antennen... große Bühnen... Hallen usw. )  Verbessert die Reichweite für einen störungfreien Empfang für Funkmikrofone im Frequenzbereich 500...900Mhz. Der Verstärker funktioniert ausschließlich in Verbindung mit Bst.Nr.: 80-700-01205 wegen der Einkabelstromversorgung (POC) oder externer POC Einkabel-Einspeiser von anderen Herstellern im Range 9-12VDC  Technische Daten: Antennenverstärker für Funkmikrofone Universal Antennenverstärker  einsetzbarer Frequenzrange: 500 - 599 MHz, 600 - 699 MHz, 700 - 799 MHz, 800 - 899 MHz Frequenzband 500.. 900 MHz selbst anpassend z.B. 863Mhz typisch  Frequenzbandbreite 400 MHz Signalverstärkung 13dB Antennenanschluss Eingang TNC Antennenanschluss Ausgang TNC Impedanz Antenneneingang 50-Ohm Impedanz Antennenausgang 50-Ohm Stromversorgung 9V DC  ( Range 9-12VDC typisch z.B. vom Funkempfänger  )  Stromversorgung über Antennenbuchse ( POC )  Breite 65 mm / Höhe 75 mm / Tiefe 35 mm  Empfohlenes Zubehör: Bst-Nr: 80-700-01205 = LD-Antennen PoC Split Box 4-fach Bst-Nr: 80-700-01210 = Padelantennen 2er Direktional -Paar- Bst-Nr: 80-700-01220 siehe auch im Zubehör-Register Ähnlicher Antennenbooster für Funkmikrofe = Art-Nr 80-700-01243

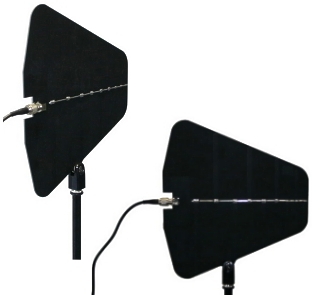

externe Antennen für Funkmikrofone bzw. deren Empfänger. Universell verwendbar Bühne, Business, Schule, Theater, Schulungsraum, Kirche usw.  Verbessert die Reichweite für einen störungfreien Empfang Bei den Empfängern müssen die beiliegenden Antennen abnehmbar sein und erst dann können dieses Antennen angeschlossen werden Universal stationäre Doppellantenne für Funkmikrofone aller Art und Hersteller Inkl. Gewindebuchse für Wandhalter oder Mikrostative Überstreichbar mit Farbe z.B. weiss ( jedoch keine metallhaltige Farbe verwenden )   Lieferung ohne Verbindungskabel (z.B. Koaxkabel RG58 or RG174) Auslieferung ohne Kabel, Stecker und Stativ Technische Daten: Input Impedance: 50-Ohm Output Impedance: 50-Ohm Steckverbinder: BNC Buchse Antennenspg.gewinn: Gain 13dB Ideal für Funkanlagen von 500..670....863-866...900Mhz (790.... 960Mhz) max. 2400MHz -14dB getestet  Range: 500...900Mhz  = +13dB Richtwirkung laut Herstellerangaben  Range: 1000...2400Mhz = - 8...15dB getestet von uns  Abmessungen: 290mm x 260mm x 3mm Über optionale Adapter auf BNC, TNC usw. adaptierbar Optional erhältlich siehe auch (Zubehör-Register) Art-Nr 42-710-00230 = 10m BNC-Antennenkabel (Fertigkabel) Art-Nr 42-710-00237 = 20m BNC-Antennenkabel (Fertigkabel) Art-Nr 39-851-00035 = BNC D-Type Einbaubuchse z.B. für Rackmontage  Verlegekabel  Art-Nr 39-851-00005 = BNC Stecker ( Crimpversion ) für RG58 Verlegekabel Art-Nr 42-710-00045 = RG58U 5mm Koaxkabel 100m Bund  oder  Art-Nr 42-710-00150 = RG174 3mm Koaxkabel Meterware Art-Nr 39-851-00060 = BNC Stecker ( Crimpversion ) für Verlegkabel RG174 Halterungen / Befestigung  Art-Nr 88-552-00510 = Stativ Vario-Stativ 88-160cm mit schwerem Rundfuss (siehe Zubehör) Art-Nr 88-552-00512 = Stativ Vario-Stativ 77-161cm mit Zinkdruckguss Dreibein (siehe Zubehör) Art-Nr 88-552-00330 = Montagegrundplatte mit 9mm Gewinde ( siehe auch weitere Bilder )  Art-Nr 88-552-00460 = 155mm Decken-, bzw. Wandhalter mit 9mm Gewinde

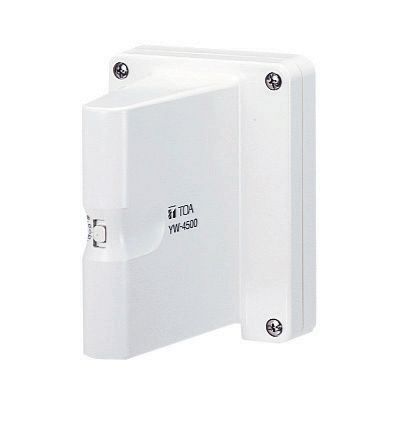

Die ideale Antenne für Funkmikrofone in Sportstätten, Hallen, Schule, Theater, Schulungsraum, Kirche, Hotel, Gastronomie usw. in Verbindung mit Funkmikrofon-Empfänger  Besonderheiten: integrierter Verstärker, Optisch gefällig bzw schön, zerstört somit die Architektur des Raumes nicht, zudem Ballwurfsichere Antenne auch für Sportstätten bestens geeignet  Omnidirektionale Dipolantenne für die Wand- oder Deckenmontage Durch den integrierten Antennenverstärker können große Kabellängen kompensiert werden Typischer Einsatz Gesang, Funkmikrofone, Sprache, Instrumental, Festinstallation, Hallen,  Sportstätten, Fitnessstudios, Moschee, Kirche, Theater usw. Universell verwendbar. Die Antenne ist eine Dipolantenne und wird in Kombination mit UHF-Funkmikrofon-Systemen eingesetzt. An der Unterseite befindet sich eine Betriebsanzeige, die leuchtet sobald Spannung anliegt. Die Spannungsversorgung erfolgt entweder vom Antenenverteiler WD4800, WD5800 oder dem Empfänger WT-4800 über ein Koaxkabel. Die Antenne kompensiert Kabelverluste über eine HF-Signalverstärkung im inneren der Antenne.  Aktive Antenne mit Verstärkungsanpassung, für Wand- bzw. Deckenmontage.  Frequenzbereich 550...937,5MHz ( Somit auch 830 - 865 MHz / 734 - 776Mhz usw. )  Integrierter SMD Verstärker auf Platine Gewinn ca. > 8 dB  Dämpfungsschalter Frontseitig integriert ( einstellbar  0 -10 -20dB )  Werkseitig voreingestellt ist der Dämpfungspegel auf 0 dB an der Frontseite.    Wenn keine Interferenzen auftreten sollte diese Einstellung beibehalten werden Ausgangsimpedanz 75-Ohm  Spannungsversorgung 7...12Vdc (vom WD4800/5800 Antennenverstärker oder Funkmikrofon-Empfänger wenn BNC POC ) Stromaufnahme < 15mA  Status LED ( Power ON ) auf der Unterseite integriert Ausführung sehr stabiler ABS Kunststoff in Weiss  Kabeleinführung durch Gummidurchführung auf der Rückseite z.B. für Koaxkabel     RG-6   (8,4mm) Ideal bis 35m Kabel oder     RG59U (6,2mm ) Ideal bis 40m Kabellänge ( bei 2fach Schirmung mit AL/CU auch 80m )      RG11 (10,3mm) Ideal bis 50m Kabellänge max 100m     RG213 (10,8mm) Ideal bis 100m Kabellänge max 200m  Verbindung intern mit Schraubkontakt unter Schutzdeckel  Temperatur Einsatzbereich: -10...+50°C ( Indoor oder überdachter Aussenbereich )  Betriebsfeuchtigkeit 30% ... bis 85% relativ Abmessungen B: 105mm H: 140mm  T: 126mm Ideal auf UP Montageloch mit 60 oder max 83.5mm ( Abmessungen für UP-Dose )  Zusatzinformation: Dieses System wurde auch bereits getestet mit Funkmikrofonen von LD-Sytems, AKG, Sennheiser und funktioniert einwandfrei. Je nach Impedanz des Empfänger z.B. 50-Ohm dann -2..3dB weniger Verstärkung.  Optionales Zubehör erhältlich: Bst Nr 80-700-01260 = WD-5800 4-fach Antennenverstärker mit Stromversorgungseinheit der YW4500 Antennen  Bst Nr 80-700-01261 = 19zoll Befestigungswinkel für die Rackmontage  Bst Nr 42-710-00345 = Koax Verlegekabel RG59U Bst Nr 42-710-00155 = Koax Verlegekabel RG11 Bst Nr 42-710-00480 = Koax Verlegekabel RG6U Bst Nr 42-710-00085 = Koax Verlegekabel RG213U passende BNC Steckverbinder je nach Koaxkabeltyp siehe beim Koaxkabel hinterlegt

Das Mipro Funk Empfangsmodul ist für den nachträglichen Einbau oder auch für die Reparatur von aktiven Lautsprechersystemen etc. in die verschiedensten Audiokomponenten gedacht. Funkempfänger ohne Endverstärker mit NF-Ausgang Mit den 2 LED-Anzeigen Es wird neben dem HF-Träger das Audiosignal und der Betriebszustand angezeigt Rote LED System Ein/Aus über Steuerleitung Funkempfangsbereich: 863-865MHz Anmelde- und gebührenfreien Frequenzband in Grossteilen der EU problemlos betrieben werden. 16-Kanäle einstellbar mittels Drehstufenregler Betriebsspannung von 12V (9-12Vdc 0,2A) Abmessungen: Alu-Frontpanel = B:76mm H:26mm Bautiefe: 108mm Einbauöffnung: 23x53mm HF-Alugehäuse  Rückseitig Lötpads  12V Stromversorgung wird benötigt  Optional erhältlich Funkmikro z.B. Nr.: 80-700-00595 or 80-700-00605 siehe Zubehör-Register ** abverkauftes Ersatzteil, solange Vorrat reicht !

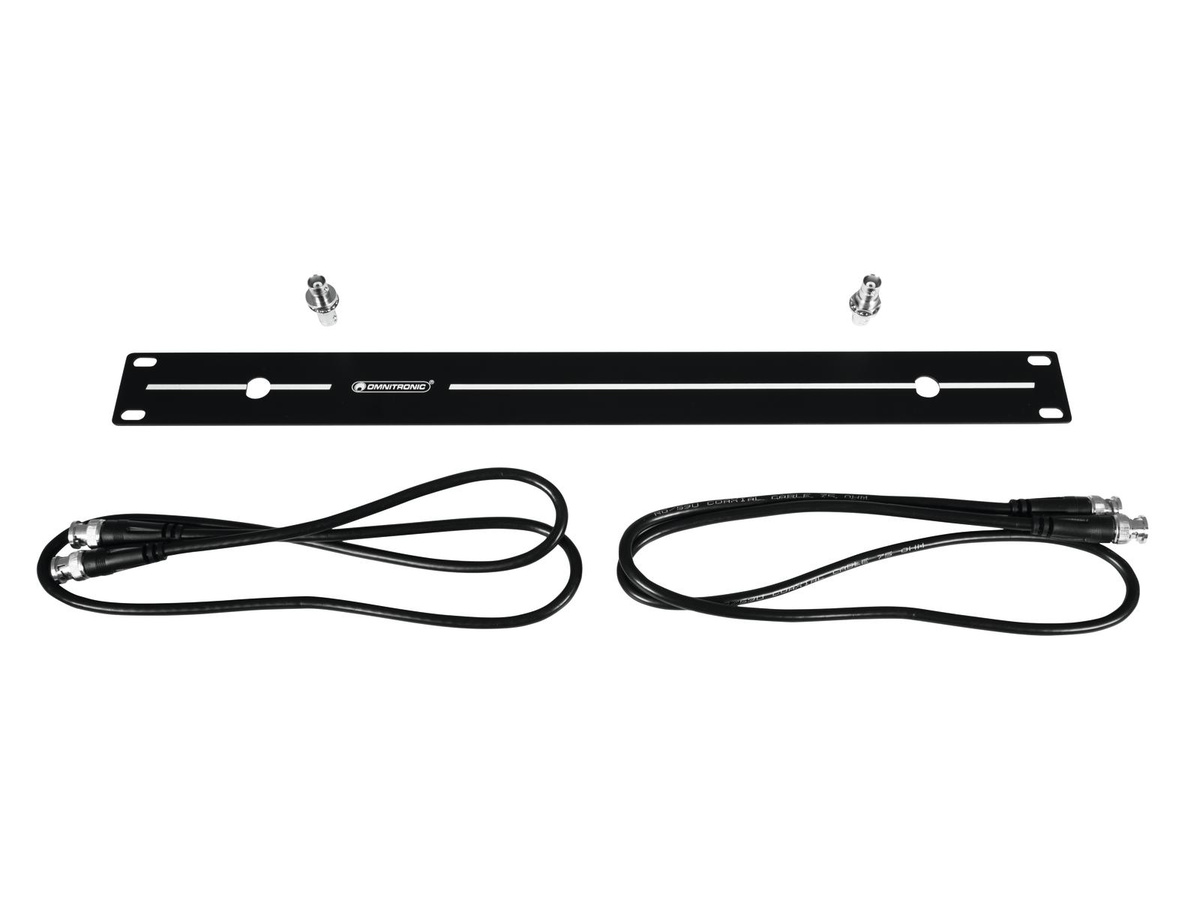

1HE Montagewinkel für 483mm (19zoll) Rackeinbau z.B. Einschubgehäuse oder zum 483mm Funkempfänger usw. Festmontierte BNC-Buchsen am Winkel 1000mm = 1m Antennenkabel mit BNC-Stecker Zur Antennenmontage an der Frontseite des Einschubgehäuses Abmessunge eines Winkels: H:44mm B:36mm Tiefe nach hinten: 25mm Bohrungsabstand Geräteseite: 13x21mm Materialstärke: 3mm Lieferumfang: 2 Sätze = 1x Paar Optional erhältliches Zubehör: passende BNC Antenne z.B. Nr 80-700-03020 (siehe auch im Zubehör-Register)

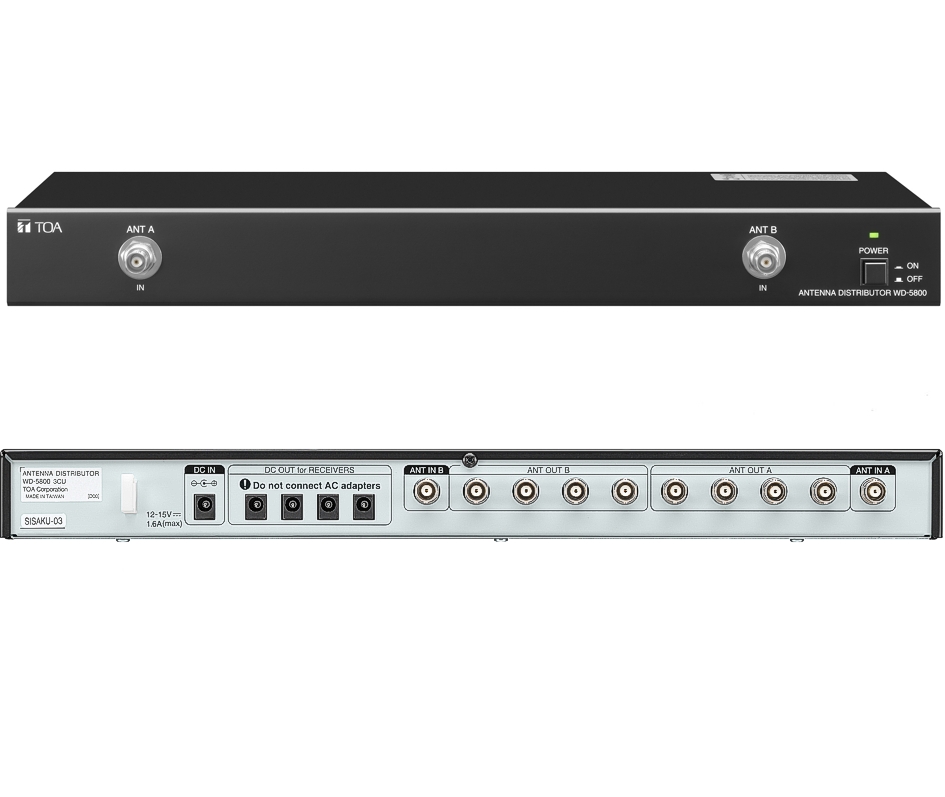

Aktiver Antennenverstärker bzw. Antennenverteiler mit 4 Antenneneingängen (2 x A/B-Paare, mischbar) zur Verteilung auf 4 Ausgangspaare. Aktiver Antennenverteiler für Funkmikrofone vzw. Drahtlossysteme im 19zoll Rackgehäuse, je 2 Antenneneingänge auf der Front- und der Rückseite, somit sind bis zu max 4 Antennen anschließbar. Über die 4 integrierten DC-Ausgänge können ( müssen aber nicht ) die angeschlossenen Empfänger zentral mit Spannung versorgt werden  Aktiver Antennenverteiler mit 4 Antenneneingängen zur Verteilung auf 4 Ausgangspaare Phantomspeisung für angeschlossenen optionale aktive Antennen YW4500  Spannungsversorgung für aktiv Funkantenne ( 9-12VDC 25mA über Koax )  Frequenzbereich: VHF/UHF Verstärkung: 8 dB Anschlüsse: BNC  Impedanz 75-Ohm Frontseitig Netzschalter EIN-AUS mit Status-LED  Stromversorgung über ext. 12V Netzteil 100-250VAC 50/60Hz  Anschlüße auf der Rückseite  + Stromeingang DC 12-15V 25W über ext . Netzteil  4x BNC Buchsen Antennen Ausgang A ( für bis zu 4 Funkmikrofon Empfänger )  4x BNC Buchsen Antennen Ausgang B ( für bis zu 4 Funkmikrofon Empfänger )  2x BNC Buchsen Antennen Eingang ( A + B )  4x Hohlsteckerbuchsen je 13V 250mA z.B. für org. TOA Funkempfänger Modell WT4800 / WT5800 Abmessungen: 19zoll 1HE ( B: 420mm H: 44mm T: 306mm samt Buchsen  Gewicht: 3,5Kg Zubehör erhältlich: Bst Nr 80-700-01250 = YW-4500 Antennen in Weiss ( Ballwurfsicher )  Bst Nr 80-700-01261 = 19zoll Befestigungswinkel für die Rackmontage
