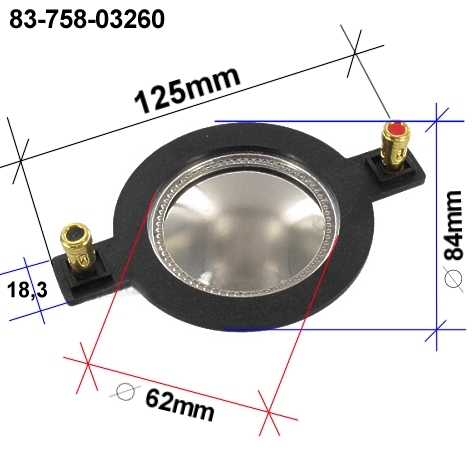

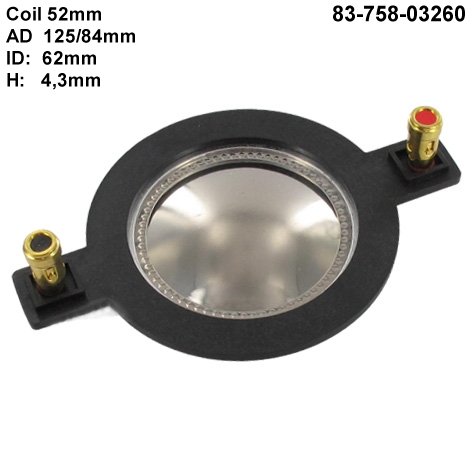

Ersatzschwingspule 300W 8Ohm zu Hochtöner Horn Diaphragma Coil 52mm

Ersatzschwingspule für verschiedene Horntreiber in hoher Verarbeitungsqualität. Ersatzschwingspule Durchmesser der Spule 44,5mm Kontaktzapfen Mitte-Mitte ca 75mm Ersatzschwingspule für den Hochtontreiber in SP-30PAX, PAB-515/BL und PAB-512/BL sowie für MRD-180, MRD-160 uvm.

350W Ersatz Diaphragma = Ersatzschwingspule für  Horntreiber bzw. Hornhchtöner viele Hersteller unterschiedlicher Typen und Ausführungen mit selben  Diaphragma-AbmessungenTechnische Daten: Belastbarkeit: 250/350Watt über min 12dB Weiche Impedanz: 8-Ohm / Frequenzgang: 800 - 20000 Hz vergoldete Kontakte Abmessungen ( siehe auch weitere Bilder Zeichnung )  Aussendurchmesser: 110mm Kreisrund Aussen/Aussen 156mm neben den Kontakten Innendurchmesser Membrane: 85mm Schwingspule Durchmesser: 73mm (72,4mm innen) = 2,87zoll  Trägerstärke samt ALU-Ring 5,0mm siehe Zeichnung weitere Bilder

250W Ersatz Diaphragma = Ersatzschwingspule für  Hornhochtöner z.B. KB210, KB212 und viele weitere Hersteller unterschiedlicher Typen und Ausführungen mit selben  Diaphragma-AbmessungenTechnische Daten: Belastbarkeit: 180/250 Watt über Weiche Impedanz: 8-Ohm vergoldete Kontakte Abmessungen ( siehe auch Zeichnung weitere Bilder )  Aussendurchmesser: 65mm Kreisrund Aussen/Aussen 84mm neben den Kontakten Innendurchmesser Membrane: 47mm Schwingspule Durchmesser: 35mm (34,5mm innen) Trägerstärke samt ALU-Ring 4,2mm siehe Zeichnung weitere Bilder Zusatzinfo Ersatztype auch = Bst Nr 83-758-03110 (unter Suche eintippen)

200W 8ohm Ersatzschwingspule für Hochtontreiber Diaphragma Einsatz z.B. auch bei Lautsprecherboxen PAB115 ( war 15zoll Bass 500W rms ( 700W max ) und PAB112 ( war 12zoll Bass 250W rms ( 500W max ) Diaphragma auch geeignet für viele weitere Hersteller unterschiedlicher Typen und Ausführungen mit selben Diaphragma-Abmessungen z.B. Omnitronic AS1500 ...  Frequenzbereich: 1100....20.000Hz  Impedanz: 8-Ohm  Belastbarkeit 200W rms über 12dB Weiche Abmessungen siehe auch Zeichnung weitere Bilder  Aussendurchmesser: 83mm  Schwingspule Durchmesser 34,5mm ( Aussen 35mm )  Alu Träger 62,5mm    Bitte weitere Bilder anschauen passt oft auch bei anderen Horntreibern diverser Hersteller z.B auch von vielen Omnitronic PA Boxen usw

Ersatzschwingspule für Hornhochtöner aller Art z.B. auch MHD-172, MHD-170, MHD-142, MHD-140 und ähnliche Modelle mit dem selben Horntreiber. Technische Daten: Impedanz 8-Ohm Max. Frequenzbereich: 1800...22.000Hz Empf. Trennfreq. 1600-2000Hz über 12dB Frequenzweiche Resonanzfrequenz : 1200Hz Maximale Belastbarkeit: 100W MAX Nennbelastbarkeit (P): 50W RMS Mittl. Schalldr. (1W/1m): 102dB Anschlüsse 2x Schraubkontakte Abmessungen ( siehe auch weitere Bilder Zeichnung )  Korpus Aussen-Durchmesser: 62mm Korpus Innen-Durchmesser: 47,5mm Kalotten-Durchmesser: 36mm Korpus Dicke: 8,6mm Schwingspulen-Durchmesser : 34,5mm = 1,35zoll Schwingspule Höhe: 4,5mm

Ersatzschwingspule zu Mittelton und Hochtonhörner z.B. zu TX-1220/2520 und viele andere PA-Boxen mit vergleichbaren Ersatzspulen Impedanz 8-Ohm Belastbarkeit 150/300W über Weiche Aluminium Membran mit Kupferschwingspule Schwingspule-Durchmesser: 36mm  ( 1,5zoll Schwingspule siehe auch weitere Bilder Zeichnung )  2 Lötpäds Links Rechts Sie benötigen ihren Basisgrundkopf aus Kunststoff, dort ist die Schwingspule eingebaut,  Basisgrundkopf Kunststoff Aussendurchmesser hatte:  96mm / Höhe: 23mm siehe auch weitere Bilder  Abmessungen der Ersatzschwingspule siehe weitere Bilder  Zusatzinformation Neue Ausführung Nachfolger der TX Serie nun Bst Nr 83-758-03165
