Antennen Verstärker Antennen Splitter für Funkmikrofone LD WIN42AD BNC

Antennenverstärker für Funkmikrofone ( Kabelbooster für außenliegende Antennen... große Bühnen... Hallen usw. )  Verbessert die Reichweite für einen störungfreien Empfang für Funkmikrofone im Frequenzbereich 500...900Mhz. Der Verstärker funktioniert ausschließlich in Verbindung mit Bst.Nr.: 80-700-01205 wegen der Einkabelstromversorgung (POC) oder externer POC Einkabel-Einspeiser von anderen Herstellern im Range 9-12Volt DC Gleichspannung Technische Daten: Antennenverstärker für Funkmikrofone Universal Antennenverstärker  einsetzbarer Frequenzrange: 500 - 599 MHz, 600 - 699 MHz, 700 - 799 MHz, 800 - 899 MHz Frequenzband 500.. 900 MHz selbst anpassend z.B. 863Mhz typisch  Frequenzbandbreite 400 MHz Signalverstärkung 13dB Antennenanschluss Eingang BNC Antennenanschluss Ausgang BNC Impedanz Antenneneingang 50-Ohm Impedanz Antennenausgang 50-Ohm Stromversorgung 9V DC  ( Range 9-12VDC typisch z.B. vom Funkempfänger  )  Stromversorgung über BNC Antennenbuchse ( POC )  Breite 65 mm / Höhe 75 mm / Tiefe 35 mm  Empfohlenes Zubehör: Bst-Nr: 80-700-01205 = LD-Antennen PoC Split Box 4-fach Bst-Nr: 80-700-01210 = Padelantennen 2er Direktional -Paar- Bst-Nr: 81-863-00022 = Adapter BNC-Stecker auf TNC-Buchse ( ggf. für Altverkabelung für TNC-Stecker )  siehe auch im Zubehör-Register Ähnlicher Antennenbooster für Funkmikrofe = Art-Nr 80-700-01243

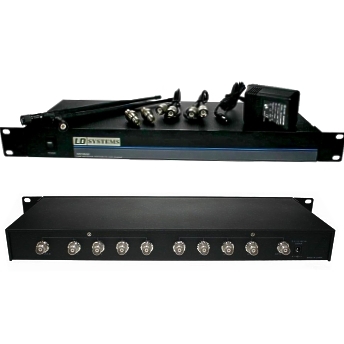

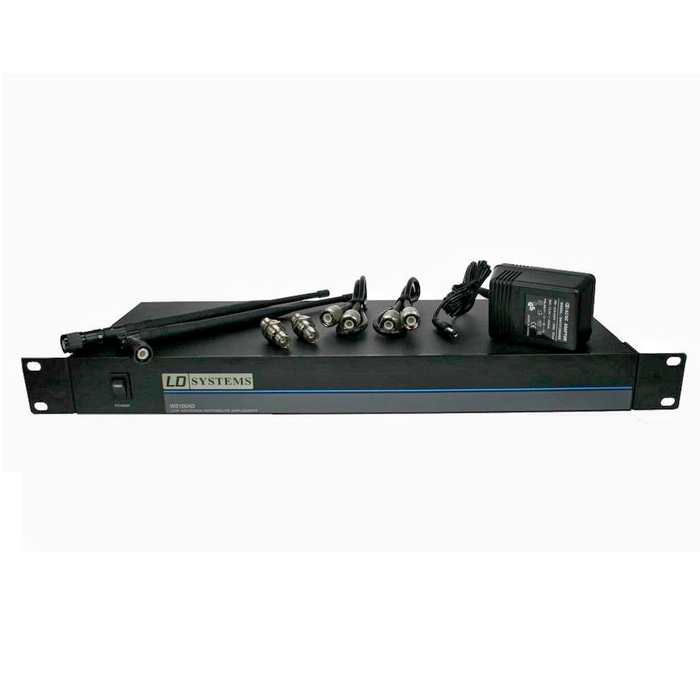

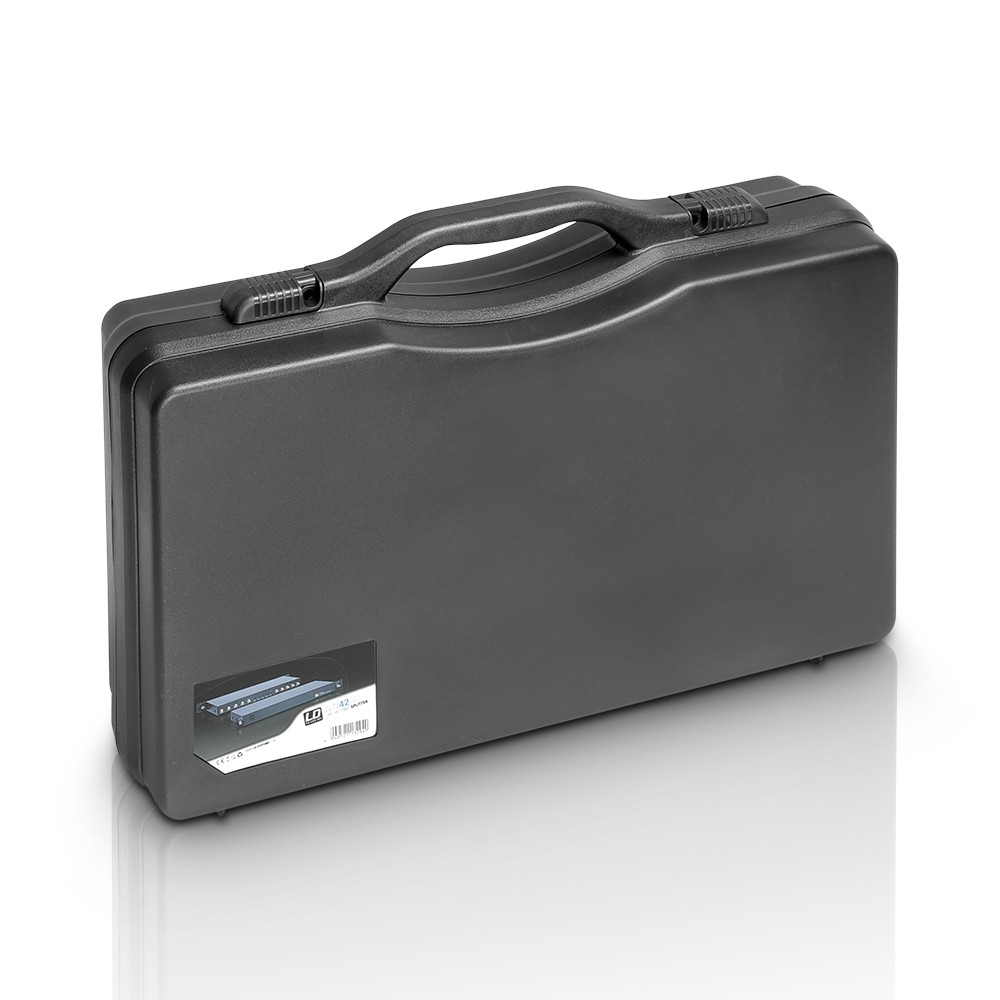

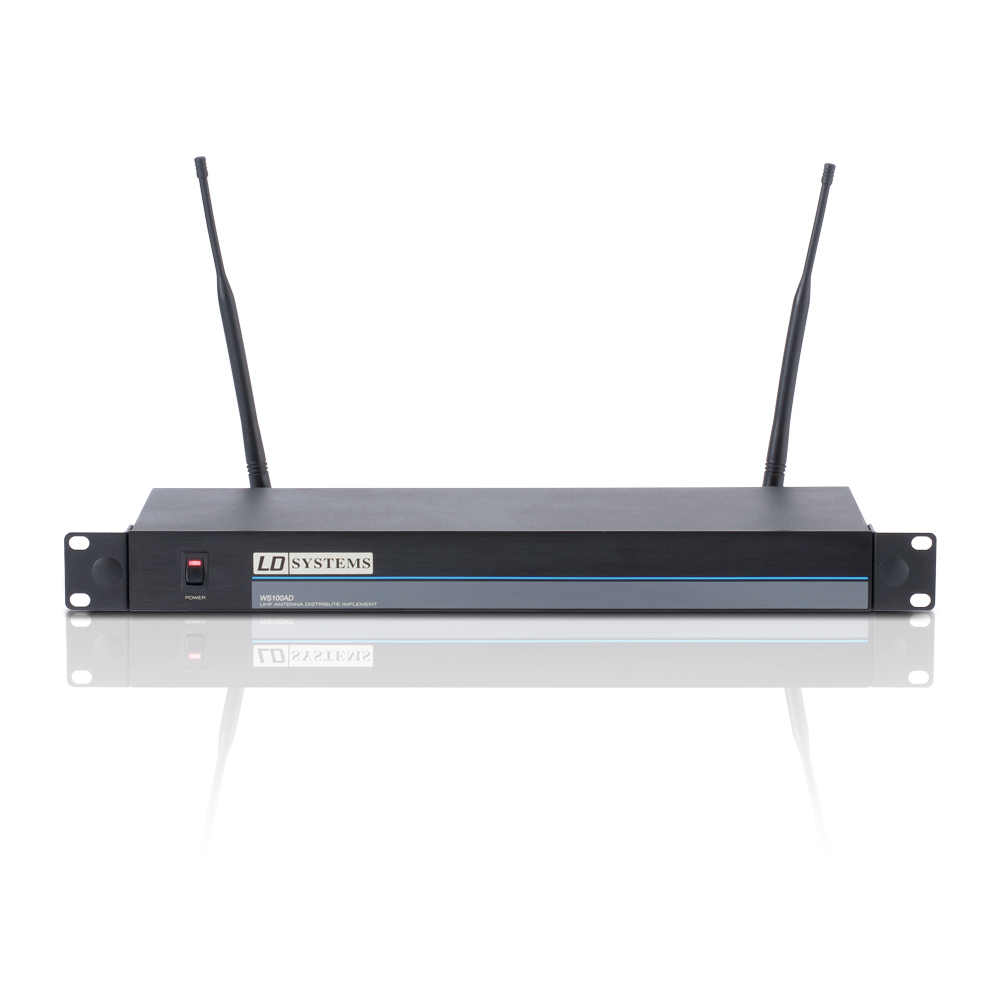

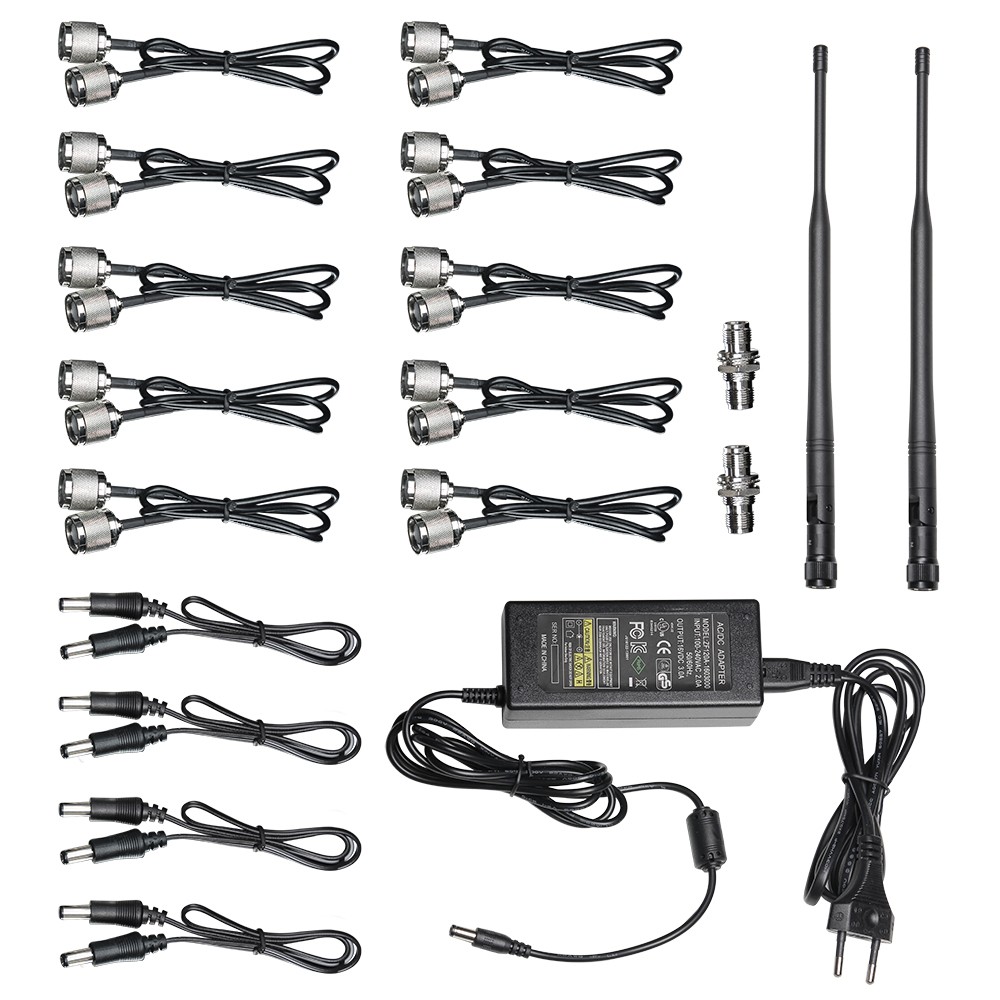

Antennenverstärker für Funkmikrofone aller Art 4-fach Splitter mit Verstärker ( BNC )  Ant.Verstärker mit Splitbox mit Verstärker für alle Funkmikrofone der LDWS Serie und Wireless Systeme aller Marken die im Funkbereich 500,000 bis 900,000 MHz arbeiten. Für die Reichweitenverbesserung in Verbindung mit optionalen Antennen (siehe Zubehör)  Technische Daten: Funkmikrofon System Zubehör Typ Antennenverteiler Antennenverstärker für Funkmikrofone  Frequenzband 500 - 900 MHz Frequenzbandbreite 400 MHz Signalverstärkung 3 dB Antenneneingänge 2 Antennenanschluss Eingang BNC / über optionalen Adapter auch TNC  Eingangsimpedanz 50-Ohm Stromversorgung für Antennenverstärker 9V ( POC )  Antennenausgänge  4 x 2 Antennenanschluss Ausgang BNC / über optionalen Adapter auch TNC  Ausgangsimpedanz 50-Ohm Stromversorgung für Funkempfänger 4 x 12 - 18 V DC V Stromversorgung  12 - 18 V DC, 3A über externes 230VAC Netzteil  Betriebsspannung 12 V DC - 18 V DC (100 mA) Abmessungen 19zoll 1HE Rackfähig Breite 482 mm Höhe 44,4 mm Tiefe 160 mm Gewicht 4,705 kg Zubehör (im Lieferumfang) 10 x BNC-Kabel mit 0,5m + 2 x Antenne + 2 x BNC-Adapter , 4 x DC Kabel, 0,5m , 4 x Netzausgang 600 mA , Kunststoffkoffer , 230VAC Netzteil

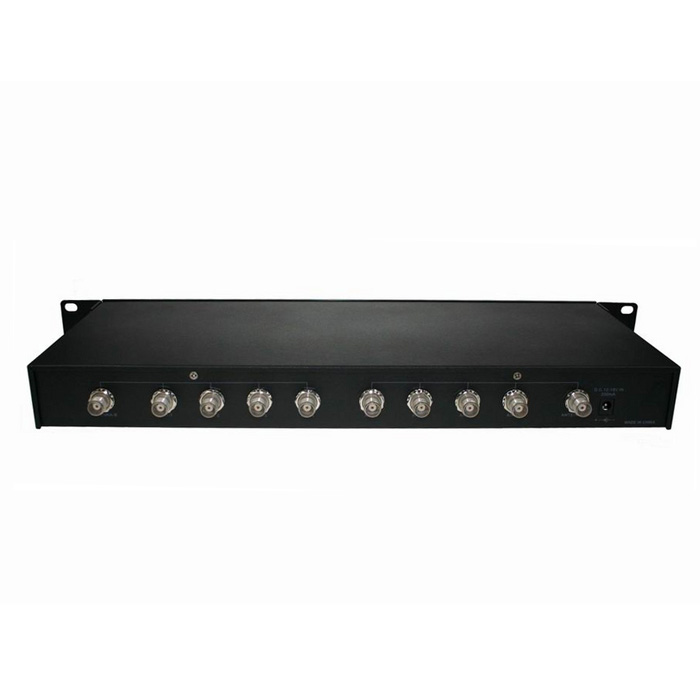

Aktiver Antennenverstärker bzw. Antennenverteiler mit 4 Antenneneingängen (2 x A/B-Paare, mischbar) zur Verteilung auf 4 Ausgangspaare. Aktiver Antennenverteiler für Funkmikrofone vzw. Drahtlossysteme im 19zoll Rackgehäuse, je 2 Antenneneingänge auf der Front- und der Rückseite, somit sind bis zu max 4 Antennen anschließbar. Über die 4 integrierten DC-Ausgänge können ( müssen aber nicht ) die angeschlossenen Empfänger zentral mit Spannung versorgt werden  Aktiver Antennenverteiler mit 4 Antenneneingängen zur Verteilung auf 4 Ausgangspaare Phantomspeisung für angeschlossenen optionale aktive Antennen YW4500  Spannungsversorgung für aktiv Funkantenne ( 9-12VDC 25mA über Koax )  Frequenzbereich: VHF/UHF Verstärkung: 8 dB Anschlüsse: BNC  Impedanz 75-Ohm Frontseitig Netzschalter EIN-AUS mit Status-LED  Stromversorgung über ext. 12V Netzteil 100-250VAC 50/60Hz  Anschlüße auf der Rückseite  + Stromeingang DC 12-15V 25W über ext . Netzteil  4x BNC Buchsen Antennen Ausgang A ( für bis zu 4 Funkmikrofon Empfänger )  4x BNC Buchsen Antennen Ausgang B ( für bis zu 4 Funkmikrofon Empfänger )  2x BNC Buchsen Antennen Eingang ( A + B )  4x Hohlsteckerbuchsen je 13V 250mA z.B. für org. TOA Funkempfänger Modell WT4800 / WT5800 Abmessungen: 19zoll 1HE ( B: 420mm H: 44mm T: 306mm samt Buchsen  Gewicht: 3,5Kg Zubehör erhältlich: Bst Nr 80-700-01250 = YW-4500 Antennen in Weiss ( Ballwurfsicher )  Bst Nr 80-700-01261 = 19zoll Befestigungswinkel für die Rackmontage
