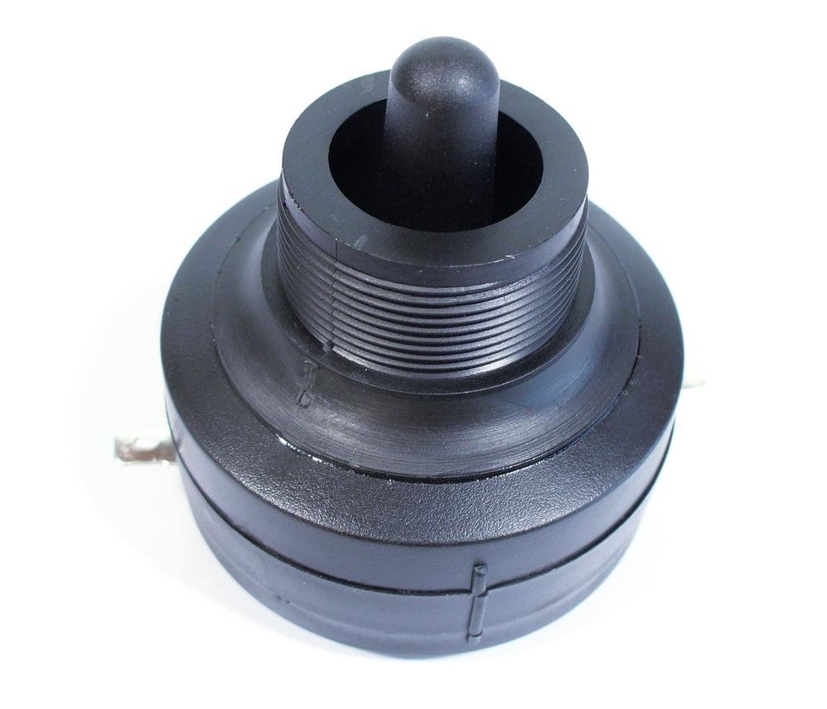

Piezo HORNTREIBER für PA- und Musikhörner Schraubtreiber ideal für die Reparatur von PA Boxen Systemen  Universell verwendbar ideal für die Reparatur oder den Neuaufbau von PA-Boxen oder Musiker Boxen aller Art. Typischer Einsatz in PA-Boxen, Musikerboxen bis 800W z.B. Ersatztreiber z.B. auch für Omnitronic PA-Boxen mit Hochtonhorn und Schraubtreiber und viele weitere Hersteller mehr. Betrieb nur über Frequenzweiche, z.B. 2wege, 3-wege Weiche oder reine PA Hochtonweiche.  Technische Daten: HORN-TREIBER für PA- und Musikhörner etc. Da Piezo-Element Betrieb ohne Frequenzweiche möglich Frequenzbereich: 1800....22.000Hz Max. Belastbarkeit bei Einsatz im    4-Ohm -System - 300W beim    8-Ohm -System - 150W Mittl. Schalldr. (2,83V/1m) - 92dB max Schalldruck 120dB Abstrahlwinkel (vert./hor.) 90° Impedanz/1kHz - > 1000Ohm Anschlüsse / Terminals: 2x 6,8mm Flachsteckhülsen oder verlöten Antrieb Piezoscheibe mit 21,5mm Durchmesser auf Hochtonkegel  Hochton-Dorn mittig Durchmesser: 14,0mm Abmessungen: Korpus-Gesamtdurchmesser: 63mm Gesamthöhe mit Schraubgewinde: 54mm ( mit Hochtonstutzen 68mm ) Aussendurchmesser des Gewindes: 33,5mm (1,1/3" bzw. 1,34in) Gewindelänge: 14mm Stutzenhöhe: 24,0mm  Passende Hornvorsätze usw. siehe unten im Zubehör Register

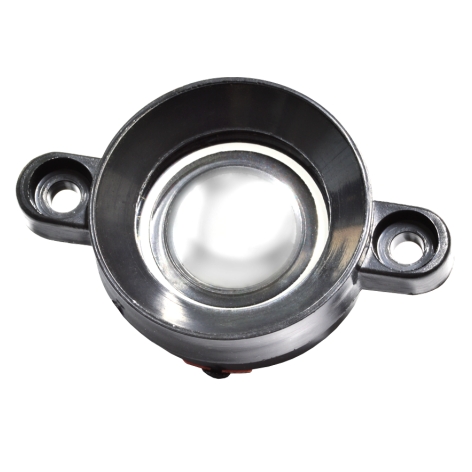

Piezo Hochtöner Miniatur Ausführung  Ideal auch für die Reparatur von Lautsprecherboxen. Dieser Mini Piezo Hochtöner mit Trichter kann direkt in die Box auch ohne Frequenzweiche angeschlossen werden. Mini Piezo Hochtöner mit Alu-Kalotte für besonders klirrarmer und gleichmäßiger Hochtonabstrahlung. Robuster Lautsprecher sehr klein und kann in engen Winkeln eingebaut werden. Technische Daten: Belastbarkeit bis  60W bei 4-Ohm Boxen Belastbarkeit bis 120W bei 8-Ohm Boxen Abmessungen:Durchmesser 30mm x 14mm ( siehe auch Zeichnung weitere Bilder ) Frequenzbereich ca. 2.500 - 45.000 Hz max Schalldruck 118dB Noise Voltage 14V Impedanz 1200-Ohm Auch verwendbar mit Ultraschall Modulenda bis 45.000Hz Lötkontakte auf der Rückseite

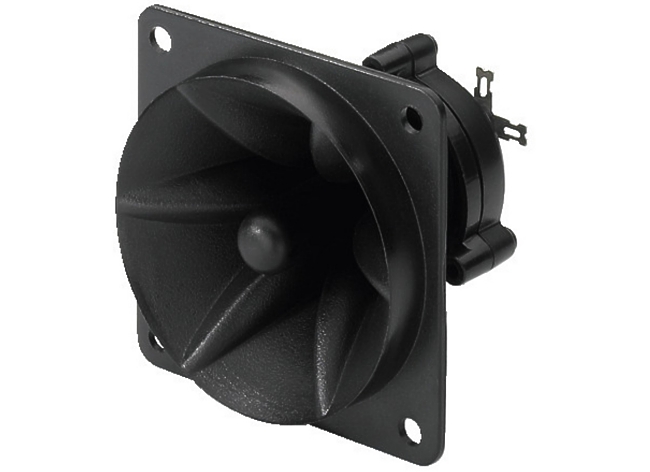

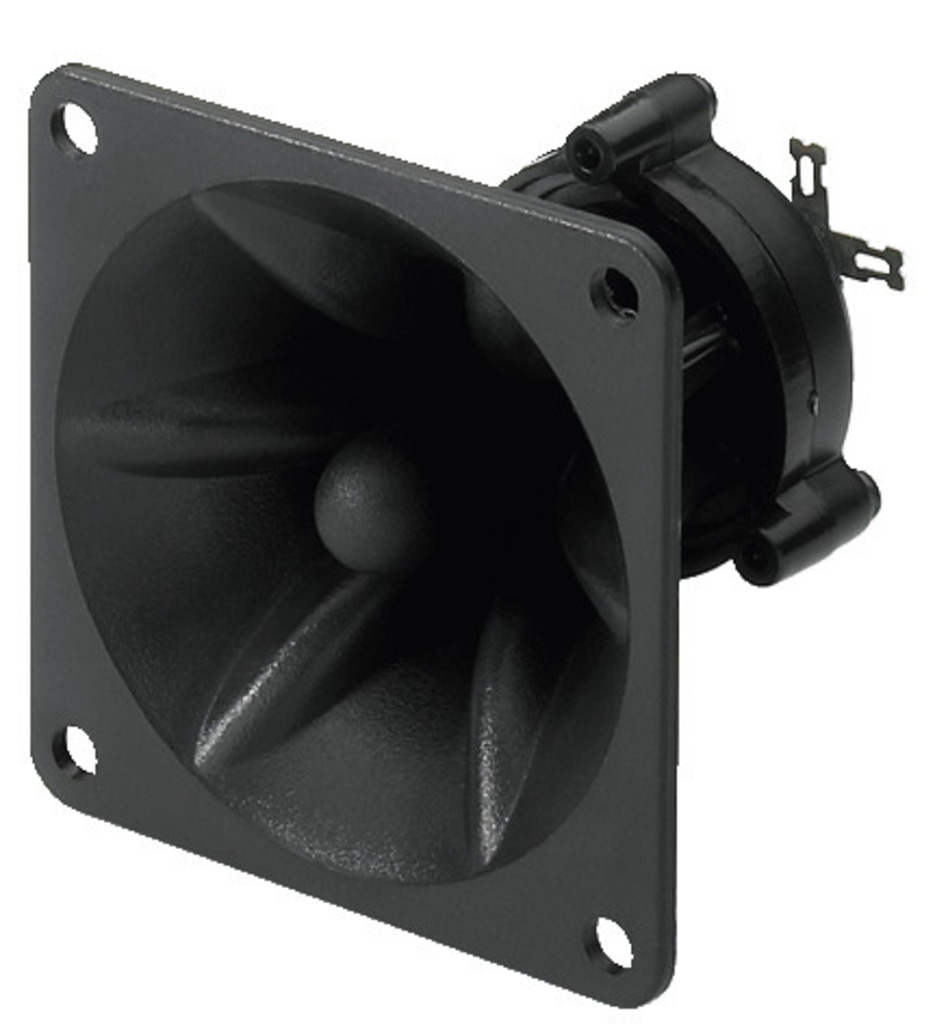

Piezohochtöner 110x110mm Ideal auch für die Nachbestückung oder Ersatzbestückung von HiFi und PA Boxen, Partyboxen, Musikerboxen etc. Einbau von der Frontseite her. Universal Hochtonlautsprecher bzw. Piezohochtöner kann ohne Frequenzweiche betrieben werden. Leistungstarker Piezo Hochtöner im schicken Design Ideal auch für den Einbau von der Schallwandfrontseite her Dieser Piezohochtöner kann ohne Frequenzweiche betrieben werden auch im PA Bereich Flache Front zum Einbau Große Quadratische Bauform, tiefe untere Grenzfrequenz Frequenzbereich: 1800....20.000Hz Max. Belastbarkeit bei Einsatz im 4-Ohm -System - 115W beim 8-Ohm -System - 225W Mittl. Schalldr. 93dB Abstrahlwinkel (vert./hor.) - 45°/45° Impedanz 1kHz - > 1000Ohm Abmessungen 110x110mm Einbauöffnung: 88mm Durchmesser Einbautiefe: 82mm 4 Befestigungslöcher mit 4,3mm Durchmesser Frontwandung 6mm Gewicht: 83g

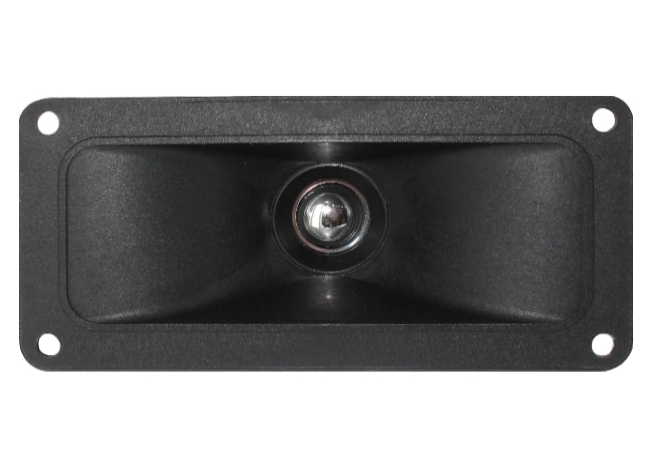

 Piezo Horn Hochtöner 145 x 67mm 120W Ideal auch für die Reparatur von Lautsprecherboxen, oder Nachbestückung, Leistungsteigerung. Dieser Piezo Hochtöner mit Trichter kann direkt in die Box auch ohne Frequenzweiche angeschlossen werden. Mini Piezo Hochtöner mit Alu-Kalotte für besonders klirrarmer und gleichmäßiger Hochtonabstrahlung. Robuster Piezo Lautsprecher. Durch seine besonders trägheitsarme Alu-Kalotte mit der geringen beweglichen Masse ist der Frequenzgang bis ca. 45.000Hz sehr sauber Technische Daten: Belastbarkeit bis  60W bei 4-Ohm Boxen Belastbarkeit bis 120W bei 8-Ohm Boxen Abmessungen: B:145mm H:67mm T: 38mm Einbau Abmessungen: 110 x 46mm Befestigungsbohrungen je 6mm Durchmesser Frequenzbereich ca. 2500 - 45.000 Hz Impedanz: 12000-Ohm ( belastet den Verstärker kaum ) Kann ohne Weiche / Frequenzweiche betrieben werden Lötkontakte

225W Piezo Hochtöner Rechteckige Bauform  Ideal auch für die Nachbestückung von PA Boxen usw. Einbau von der Frontseite her. Universal Hochtonlautsprecher bzw. Piezohochtöner kann ohne Frequenzweiche betrieben werden. Belastbarkeiten beim Einsatz an bei 4-Ohm Systemen max. 225W  bei 8-Ohm Systemen max. 115W Frequenzbereich: 3.000...20.000Hz Kennschalldruck: 1W-1m = 91dB, max. 112dB Abstahlwinkel: 45°/90° Aussendurchmesser: 145x67mm Einbauöffnung: 98x55m Einbautiefe: 51mm 4 Befestigungslöcher je 5mm Durchmesser

Piezohochtöner 161x95mm 225W Hochtonhorn Ideal auch für die Nachbestückung oder Ersatzbestückung von HiFi und PA Boxen, Partyboxen, Musikerboxen etc. Einbau von der Frontseite her. Universal Hochtonlautsprecher bzw. Piezohochtöner kann ohne Frequenzweiche betrieben werden. Leistungstarker Piezo Hochtöner im schicken Design Ideal auch für den Einbau von der Schallwandfrontseite her Dieser Piezohochtöner kann ohne Frequenzweiche betrieben werden auch im PA Bereich Flache Front zum Einbau Große Rechteckige Bauform Frequenzbereich: 3500....20.000Hz Max. Belastbarkeit bei Einsatz im 4-Ohm -System - 115W beim 8-Ohm -System - 225W Mittl. Schalldr. 99dB Abstrahlwinkel (vert./hor.) - 60°/30° Impedanz 1kHz - > 1000Ohm Abmessungen 161x95mm ( siehe auch Zeichnung weitere Bilder )  Einbauöffnung: 125x55mm Einbautiefe: 100mm 6 Befestigungslöcher mit 4,3mm Durchmesser Frontwandung 8mm Gewicht: 200g

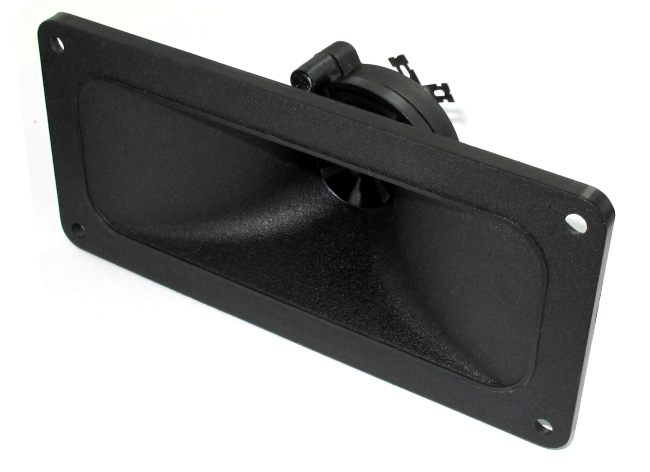

Spezial-Hochimpedanz Piezo Horntweeter mit einem hohen Wirkungsgrad, der den Verstärker kaum belastet. Leistungstarker Piezo Hochtöner Ideal auch für den Einbau von der Schallwandfrontseite her Dieser Piezohochtöner kann ohne Frequenzweiche betrieben werden auch im PA Bereich Ein echter Klassiker seit über 30 Jahren ! Ideal auch für Reparaturen von Boxen Flache Front zum Einbau Große Rechteckform Frequenzbereich: 3000....20.000Hz Max. Belastbarkeit bei Einsatz im 4-Ohm -System - 115W beim 8-Ohm -System - 225W Mittl. Schalldr. (2,83V/1m) - 92dB  Abstrahlwinkel (vert./hor.) - 45°/90° Impedanz/1kHz - > 1000Ohm Abmessungen : Breite 187mm / Höhe 80mm/ Tiefe 106mm Einbauöffnung 155 x 55 mm Einbautiefe 100 mm ( 106mm mit Frontrahmen ) Lochkreisdurchmesser 63,5 mm Lochabstand X 170 mm 6 Befestigungslöcher mit 6mm Durchmesser Frontwandung 6mm Gewicht: 140g

Spezial-Hochimpedanz Piezo Horntweeter mit einem hohen Wirkungsgrad, der den Verstärker kaum belastet. Leistungstarker Piezo Hochtöner Ideal auch für den Einbau von der Schallwandfrontseite her Dieser Piezohochtöner kann ohne Frequenzweiche betrieben werden auch im PA Bereich Ein echter Klassiker seit über 30 Jahren ! Ideal auch für Reparaturen von Boxen Flache Front zum Einbau Große Rechteckform, tiefe untere Grenzfrequenz Frequenzbereich: 1800....20.000Hz Max. Belastbarkeit bei Einsatz im 4-Ohm -System - 300W beim 8-Ohm -System - 150W Mittl. Schalldr. (2,83V/1m) - 92dB  Abstrahlwinkel (vert./hor.) - 45°/90° Impedanz/1kHz - > 1000Ohm Abmessungen 187x80mm ( Große Rechteckform ) Einbauöffnung: 155x55mm Einbautiefe: 100mm ( 106mm mit Frontrahmen ) 6 Befestigungslöcher mit 5mm Durchmesser Gewicht: 140g

Piezo Horn Hochtöner 75W 72x50mm im Gehäuse Zusatzlautsprecher (Piezo). Mit eingebauter Leuchtdiode als Betriebsanzeige. Übertragungsbereich: ca. 6.000 ... 45.000 Hz. Alu-Kalottenmembran mit besonders breitem Abstrahlwinkel. Für Außenmontage geeignet, wenn der Lautsprecher regengeschützt montiert wird (z.B. unter Dachüberständen). Die LED wird von der zugeführten Ultraschallfrequenz gespeist und braucht keine extra Betriebsspannung. Technische Daten: Maße ca. 72 x 50 x 29 mm (ohne Befestigungslaschen)

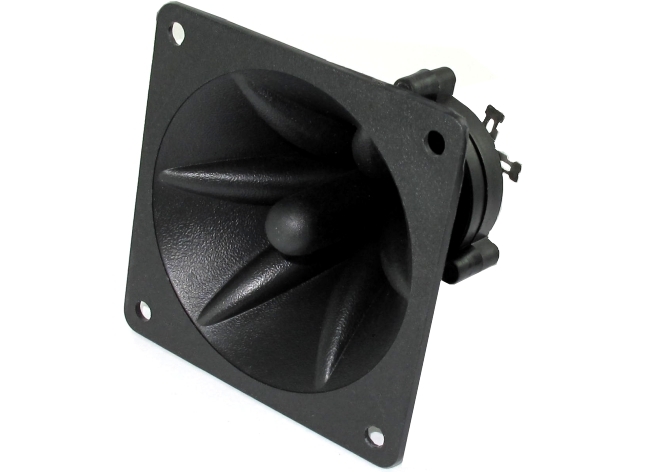

Leistungstarker Piezo Hochtöner. Ideal auch für den Einbau von der Schallwandrückseite her, da Frontwulst. Universal Piezolautsprecher bzw. Piezohochtöner kann ohne Frequenzweiche betrieben werden. Belastbarkeiten beim Einsatz an 4-Ohm Systemen max. 225W bei 8-Ohm System max. 115W Mittl. Schalldr. (2,83V/1m) 94dB Gewicht: 0,060kg Frequenzbereich: 4.000...22.000Hz Impedanz bei 1kHz >1000-Ohm Kennschalldruck: 1W-1m = 94dB, max. 119dB Aussendruchmesser: 85x85mm Wulsthöhe: ca. 11,8mm Einbauöffnung: 77mm (min. 60mm) Einbautiefe: 59mm Rückseitig: Steck/Lötanschlüsse wie Abbildung

Piezo Hochtöner. Ideal auch für den Einbau von der Frontseite her, da kein Frontwulst. Ohne Weiche betreibbar Leistung: 115 Watt bei 8-Ohm Systemen bzw. 225 Watt bei 4-Ohm Systemen Frequenzbereich: 4.000-20.000Hz Kennschalldruck: 1W-1m = 94dB, max. 119dB Aussendurchmesser: 85 x 85mm Einbauöffnung: 77mm Einbautiefe: 72mm Befestigungslochabstand: jew. Mitte-Mitte 71mm Gewicht: 60g

150W Piezo Horn Piezohochtöner 85x85mm Diese Piezohochtöner können ohne Frequenzweiche betrieben werden Verwendbar für alle Lautsprecherboxen, PA-Boxen, Dj-, Party- und Musikerboxen, HiFi Boxen, Hochtonaufsätze usw. Anschließbar ohne Frequenzweiche. Sehr hohe Belastbarkeit, abhängig von der Impedanz der Lautsprecherbox. Sie können auch 2-, 3-, oder 4 Stück je Box ohne Probleme verwenden. Technische Daten: Belastbarkeit: bei 2-Ohm -Systemen- bis max.  75W bei 4-Ohm -Systemen- bis max. 150W  bei 8-Ohm -Systemen- bis max. 200W Frequenzbereich: 4000...40.000Hz Impedanz: 600-Ohm bei 1kHz Gehäuse: Kunststoff Abmessungen: 85x85mm Einbaudurchmesser: 77mm 4x Befestigungsbohrungen je 5,5mm Durchmesser Bautiefe: 72mm Zusatz-Tipp allgemein zu den Piezohochtönern div Hersteller. Zum Schutz gegen Einschaltimpulse sollte ein Widerstand 10-Ohm (1..5W) in Reihe geschaltet werden, dies wird meist nur bei sehr alten Endstüufen bzw. Verstärker benötigt. Neue Verstärker mit D-Class Technik, MOSFET Endstufen brauchen das nicht.
