Adapter von Speacon zu 6,3mm Klinkenbuchse 2-polig ( Mono )  Lautsprecher-Adapter Speakon auf Klinkenkabel für Lautsprecher oder auch Endstufen... Verstärker  Speakon-Stecker auf 6,3mm Klinkenstecker ( Mono )  Typischer Einsatz an Endstufen-Ausgang und PA Boxen auf eine normale Lautsprecher-Klinkenverkabelung  Verkabelung: +1 zu TIP und -1 zu SLEEVE Der neue SpeakON Adapter der SPX-Serie, NA4LJX, ersetzt den NA4LJ Das neue Design ist robuster und der Nennstrom pro Kontakt wurde auf 20A erhöht Zusatzinfo: Kabelversionen z.B. Bst-Nr 42-685-00536 und ggf. Speacon-Doppelkupplung = Bst-Nr 39-852-00340

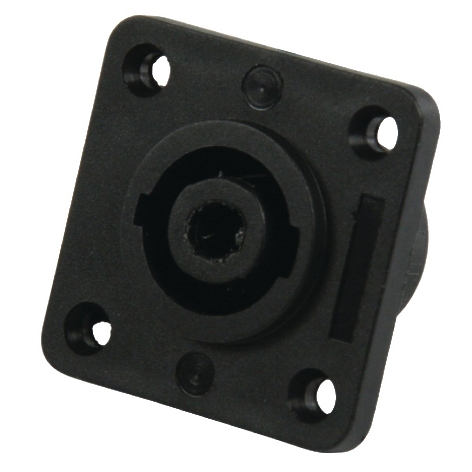

PA Buchse Einbaubuchse für PA Boxen Endstufen usw. PA Lautsprecher Einbaubuchse quadratisch Standard im PA und im Profi Bereich Einbaubuchse in 4-poliger Ausführung passend für 2 und 4-polige Kabelstecker Quadratische Bauform 40x40mm Tiefe: ca 33mm Anschluss Rückseite Löten oder über 4,8mm Steckschuhe A = Pin1= + = + zum LS 1 ** Pin 1- = - zum LS 1 B = Pin2 =+ = + zum LS 2 ** Pin 2- = - zum LS 2 A ist zu belegen bei allen üblichen Endstufen und PA Boxen Passende 2pol Stecker oder 4pol Stecker siehe unter (Zubehör Register) Zusatzinformation ähnliche Ausführungen ( unter Suche eingeben bzw. unter Ähnliche Artikel unten ) 39-852-00377 = OEM --- 4pol PA Einbaubuchse 40x40mm 39-852-00375 = OEM --- 4pol PA Einbaubuchse 30x25mm 39-852-00380 = OEM --- 4pol PA Einbaubuchse Rund 50mm 39-852-00370 = Neutrik 4pol PA Einbaubuchse 30x25mm 39-852-00350 = Neutrik 4pol PA Einbaubuchse Rund 51mm 39-852-00360 = Neutrik 8pol PA Einbaubuchse Rund

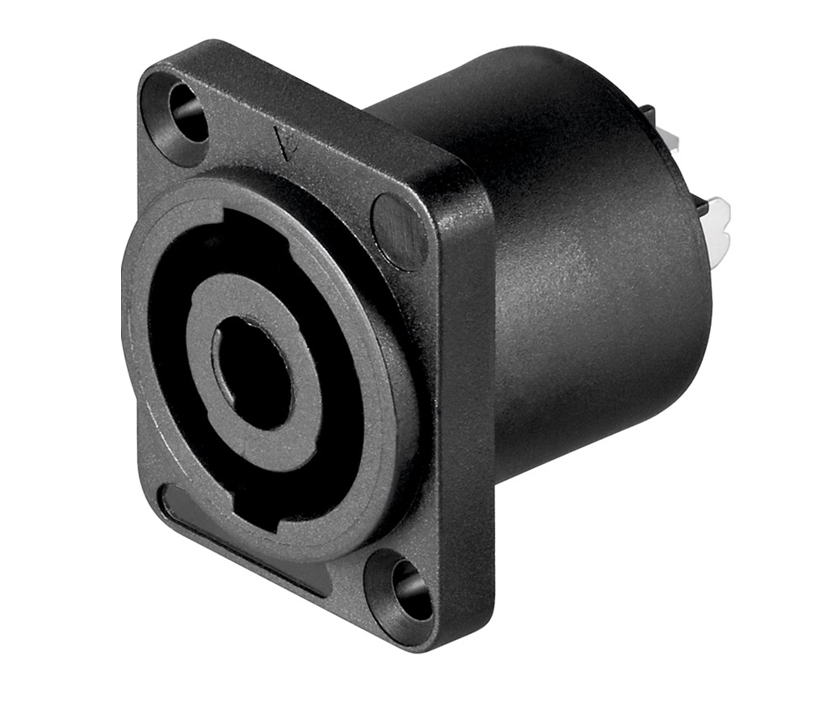

PA Buchse Einbaubuchse für PA-, und Musiker-Boxen sowie Endverstärker Einbaubuchse in 4-poliger Ausführung passend für 2 und 4-polige Kabelstecker Abmessungen: Front 30 x 26mm Tiefe:28,5mm (33,1mm) siehe Zeichnung 2 Befestigungsbohrungen OEM Nachbau Anschluss Rückseite Löten oder über 4,8mm Steckschuhe A = Pin1= + = + zum LS 1 ** Pin 1- = - zum LS 1 B = Pin2 =+ = + zum LS 2 ** Pin 2- = - zum LS 2 A ist zu belegen bei allen üblichen Endstufen und PA Boxen Passende 2pol Stecker oder 4pol Stecker siehe unter (Zubehör Register)  Zusatzinformation ähnliche Ausführungen ( unter Suche eingeben bzw. unter Ähnliche Artikel unten )  39-852-00377 = OEM --- 4pol PA Einbaubuchse 40x40mm 39-852-00375 = OEM --- 4pol PA Einbaubuchse 30x25mm 39-852-00380 = OEM --- 4pol PA Einbaubuchse Rund 50mm 39-852-00370 = Neutrik 4pol PA Einbaubuchse 30x25mm 39-852-00350 = Neutrik 4pol PA Einbaubuchse Rund 51mm 39-852-00360 = Neutrik 8pol PA Einbaubuchse Rund

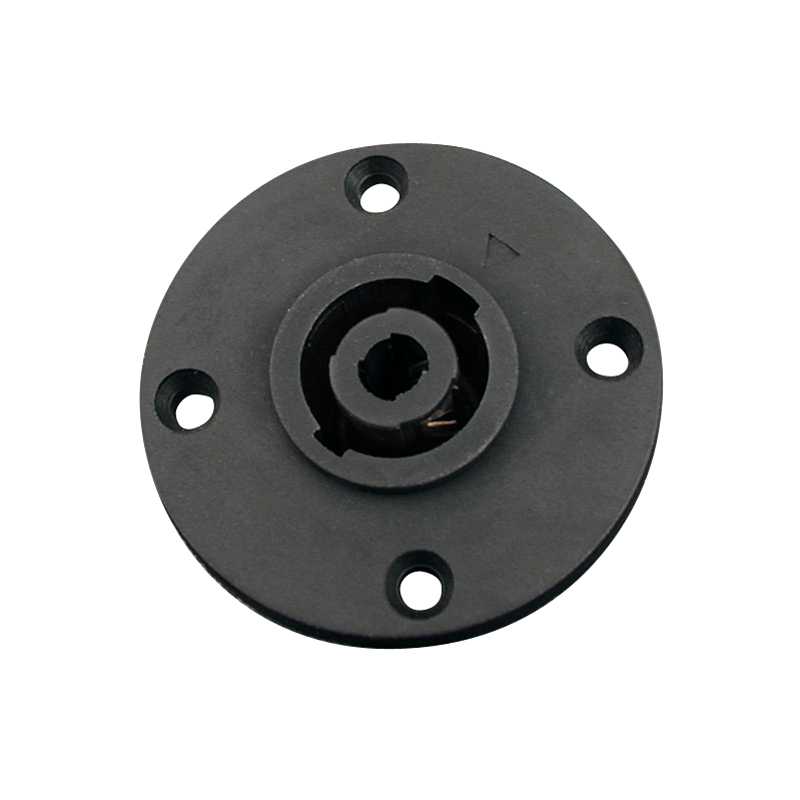

PA Buchse Einbaubuchse für PA Boxen Endstufen usw. PA Lautsprecher Einbaubuchse rund Standard im PA und im Profi Bereich Einbaubuchse in 4-poliger Ausführung passend für 2 und 4-polige Kabelstecker Runde Bauform Durchmesser 50,5mm Tiefe: 28,3mm (32,6mm) Anschluss Rückseite Löten oder über 4,8mm Steckschuhe A = Pin1= + = + zum LS 1 ** Pin 1- = - zum LS 1 B = Pin2 =+ = + zum LS 2 ** Pin 2- = - zum LS 2 A ist zu belegen bei allen üblichen Endstufen und PA Boxen Passende 2pol Stecker oder 4pol Stecker siehe unter (Zubehör Register) Zusatzinformation ähnliche Ausführungen ( unter Suche eingeben bzw. unter Ähnliche Artikel unten )  39-852-00377 = OEM --- 4pol PA Einbaubuchse 40x40mm 39-852-00375 = OEM --- 4pol PA Einbaubuchse 30x25mm 39-852-00380 = OEM --- 4pol PA Einbaubuchse Rund 50mm 39-852-00370 = Neutrik 4pol PA Einbaubuchse 30x25mm 39-852-00350 = Neutrik 4pol PA Einbaubuchse Rund 51mm 39-852-00360 = Neutrik 8pol PA Einbaubuchse Rund

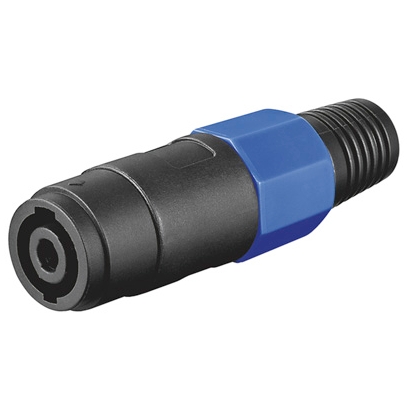

Lautsprecher Kupplung für PA-Boxen, Party-Boxen, Disco-Boxen, und Musiker-Boxen bzw. Endverstärker als Kabelverlängerung usw.  4-polige Kupplung mit Verriegelung Integrierte Kabelklemme für Kabel bis 12mm Durchmesser Berührungsichere Kontakte Schraubanschluß  üblicher Anschluss: 1+ = Signal-Plus, 1- = Signal-Minus.) bei einem Lautsprecher Pasendes Zubehör wie Stecker und Kabel siehe (Zubehör-Reiter bzw. Register)

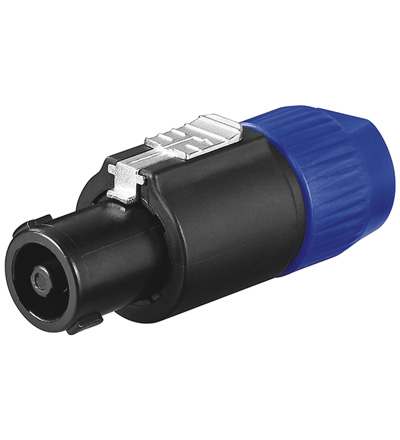

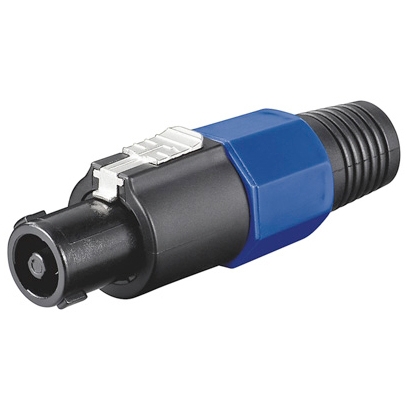

4pol Lautsprecherstecker für PA-, und Musiker-Boxen bzw. Endverstärker Ausgangsbuchsen 4-poliger Kabelstecker mit Verriegelung Kann auch nur als 2-polig Stecker eingesetzt werden, geht genau so an allen üblichen Buchsen Integrierte Kabelklemme für Kabel bis 12mm Durchmesser Berührungsichere Kontakte Schraubanschluß OEM Nachbau A = Pin1= + = + zum LS 1 ** Pin 1- = - zum LS 1 B = Pin2 =+ = + zum LS 2 ** Pin 2- = - zum LS 2 A ist zu belegen bei allen üblichen Endstufen und PA Boxen

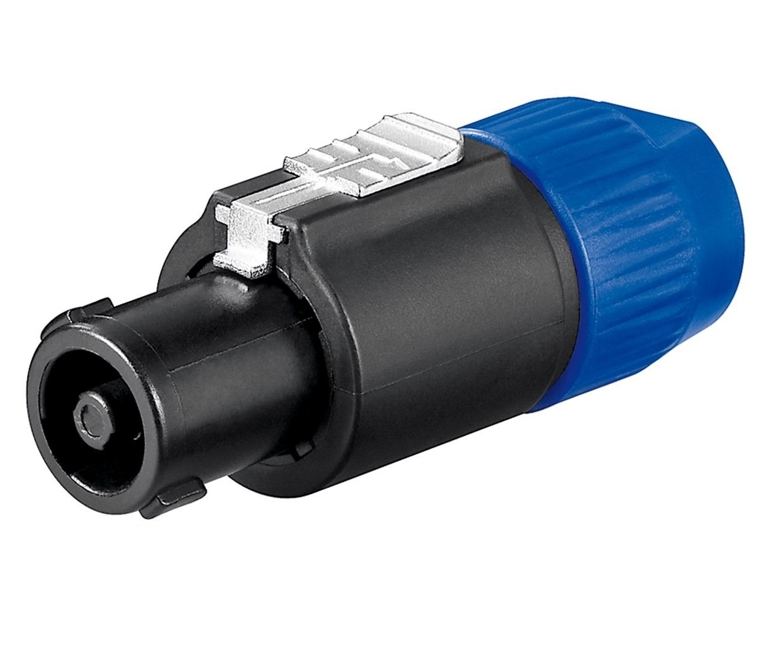

4pol Lautsprecherstecker für PA-, und Musiker-Boxen bzw. Endverstärker Ausgangsbuchsen 4-poliger Kabelstecker mit Verriegelung Kann auch nur als 2-polig Stecker eingesetzt werden, geht genau so an allen üblichen Buchsen Integrierte Kabelklemme für Kabel bis 12mm Durchmesser Berührungsichere Kontakte Schraubanschluß OEM Nachbau A = Pin1= + = + zum LS 1 ** Pin 1- = - zum LS 1 B = Pin2 =+ = + zum LS 2 ** Pin 2- = - zum LS 2 A ist zu belegen bei allen üblichen Endstufen und PA Boxen

4pol Lautsprecherstecker für PA-, und Musiker-Boxen bzw. Endverstärker Ausgangsbuchsen 4-poliger Kabelstecker mit Verriegelung Kann auch nur als 2-polig Stecker eingesetzt werden, geht genau so an allen üblichen Buchsen Integrierte Kabelklemme für Kabel bis 12mm Durchmesser Berührungsichere Kontakte Schraubanschluß OEM Nachbau A = Pin1= + = + zum LS 1 ** Pin 1- = - zum LS 1 B = Pin2 =+ = + zum LS 2 ** Pin 2- = - zum LS 2 A ist zu belegen bei allen üblichen Endstufen und PA Boxen

Stecker für PA-, und Musiker-Boxen bzw. Endverstärker Ausgangsbuchsen 8-poliger Kabelstecker mit Verriegelung Integrierte Kabelklemme für Kabel bis 20mm Durchmesser Berührungsichere Kontakte Schraubanschluß OEM Nachbau

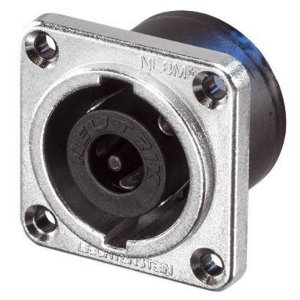

8-polige Speakon Buchse STX Einbaubuchse für PA- und Musiker-Boxen Endstufen usw Einbaubuchse in 8-poliger Ausführung passend für 8-polige Speaconstecker Anschluß 4,8mm Steckanschluss Mit 4 Befestigungsbohrungen Abmessungen 38x38mm Bautiefe 33m ( siehe Zeichnung weitere Bilder ) Zusatzinformation ähnliche Ausführungen ( unter Suche eingeben bzw. unter Ähnliche Artikel unten )  39-852-00377 = OEM --- 4pol PA Einbaubuchse 40x40mm 39-852-00375 = OEM --- 4pol PA Einbaubuchse 30x25mm 39-852-00380 = OEM --- 4pol PA Einbaubuchse Rund 50mm 39-852-00370 = Neutrik 4pol PA Einbaubuchse 30x25mm 39-852-00350 = Neutrik 4pol PA Einbaubuchse Rund 51mm 39-852-00360 = Neutrik 8pol PA Einbaubuchse Rund Hierzu passender 8-poliger SPEAKON Stecker und 8-poliges Lautsprecherkabel  39-852-00315 = Speakon 8pol Stecker gerade NL8FC PA Stecker 42-773-00230 = 50m Lautsprecherkabel 8x 2,5qmm Rundkabel Ring Schwarz

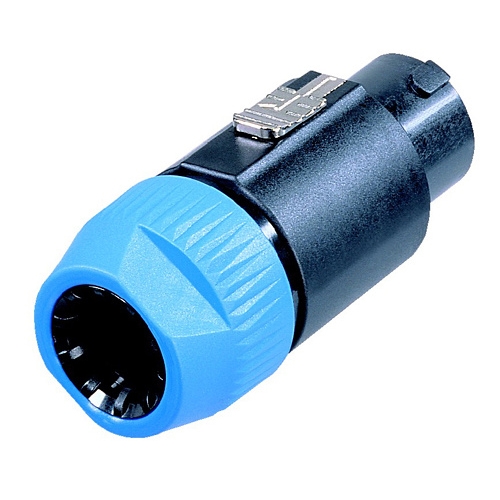

8pol Speakon Stecker STX für PA-, und Musiker-Boxen bzw. Endverstärker als Ausgangsbuchsen 8-poliger Kabelstecker mit Verriegelung Integrierte Kabelklemme  8-Pol-Schraubanschluss für Litze bis 4qmm mit Kabeldurchmesser 8-20 mm Berührungsichere Kontakte Schraubanschluss  passende Einbaubuchse siehe unten im Zubehör Register Optional erhältlich:  Bst Nr 39-852-00360 = 8pol Speakon Einbaubuchse  Bst Nr 42-773-00230 = 50m Lautsprecherkabel 8x 2,5qmm Schwarze Rundkabel

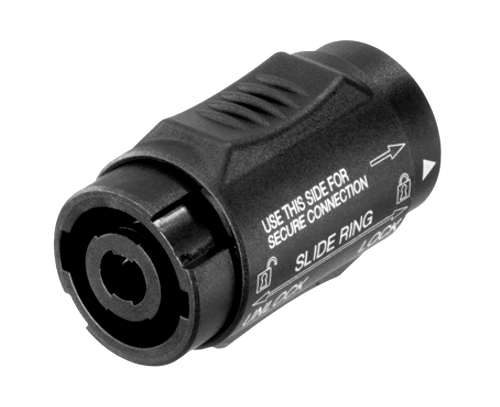

Speacon Adapter für 2x Speakonstecker zu verbinden ( Koppeladapter bzw. Doppelkupplung )  für 2 und 4-polige Kabelstecker bestens geeignet  Koppeladapter ist 4-polige Ausführung  Elektrische Daten  Durchgangswiderstand = 3 mOhm (after lifetime) Durchschlagsfestigkeit  4 kVdc (peak) Isolationswiderstand > 1 GOhm (after dampheat) Nennstrom pro Kontakt 15A rms continuous Nennstrom pro Kontakt 30A audiosignal, duty cycle 50 % Einsetzbar bis 250V (Insulation) Attention SpeakON is NOT to be used as an AC mains or power supply connector ! Achtung reiner Lautsprecheradapter ( NICHT verwenden für 230V Netzanwendungen )  Mechanische Daten Lebensdauer > 5000 mating cycles Leiterquerschnitt Verriegelung Quick Lock Material  Kontaktbeschichtung 4 µm Ag Kontakte Bronze (CuSn6) Einsatz Polyamide (PA 6 30 % GR) Gehäuse Polyamide (PA 6 30 % GR) Umweltdaten:  Entflammbarkeit UL 94 HB Lötbarkeit Complies with IEC 68-2-20 Temperatur-Einsatzbereich -30 °C to +80 °C

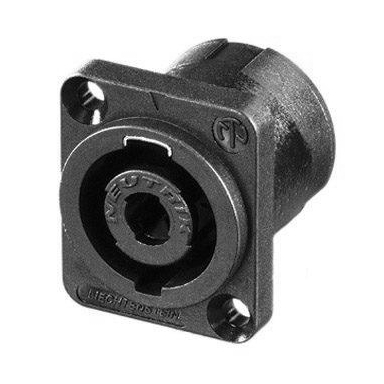

Speakon Einbaubuchse für PA-, und Musiker-Boxen sowie Endverstärker PA Einbaubuchse im D-Type Format für Doesn, Blenden, Amaturen in Boxen usw.  Einbaubuchse in 4-poliger Ausführung passend für 2 und 4-polige Speaconstecker oder PA-Stecker Anschluß 4,8mm Steckanschluss Abmessungen Front 30 x 25,5mm Tiefe:28mm ( siehe Zeichnung weitere Bilder ) 2 Befestigungsbohrungen Zusatzinformation ähnliche Ausführungen ( unter Suche eingeben bzw. unter Ähnliche Artikel unten )  39-852-00377 = OEM --- 4pol PA Einbaubuchse 40x40mm 39-852-00375 = OEM --- 4pol PA Einbaubuchse 30x25mm 39-852-00380 = OEM --- 4pol PA Einbaubuchse Rund 50mm 39-852-00370 = Neutrik 4pol PA Einbaubuchse 30x25mm 39-852-00350 = Neutrik 4pol PA Einbaubuchse Rund 51mm 39-852-00360 = Neutrik 8pol PA Einbaubuchse Rund

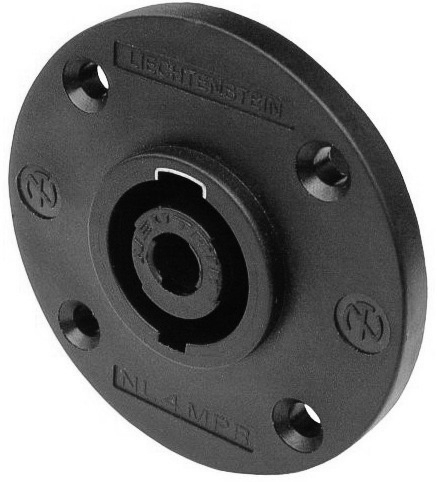

Speakon Einbaubuchse für PA- und Musiker-Boxen in runder Ausführun  Einbaubuchse in 4-poliger Ausführung passend für 2 und 4-polige Speaconstecker oder PA-Stecker Anschluß 4,8mm Steckanschluss Mit 4 Befestigungsbohrungen Abmessungen: Durchmesser: 50,8mm Einbaudurchmesser: 24mm Bautiefe: 35mm Zusatzinformation ähnliche Ausführungen ( unter Suche eingeben bzw. unter Ähnliche Artikel unten )  39-852-00377 = OEM --- 4pol PA Einbaubuchse 40x40mm 39-852-00375 = OEM --- 4pol PA Einbaubuchse 30x25mm 39-852-00380 = OEM --- 4pol PA Einbaubuchse Rund 50mm 39-852-00370 = Neutrik 4pol PA Einbaubuchse 30x25mm 39-852-00350 = Neutrik 4pol PA Einbaubuchse Rund 51mm 39-852-00360 = Neutrik 8pol PA Einbaubuchse Rund

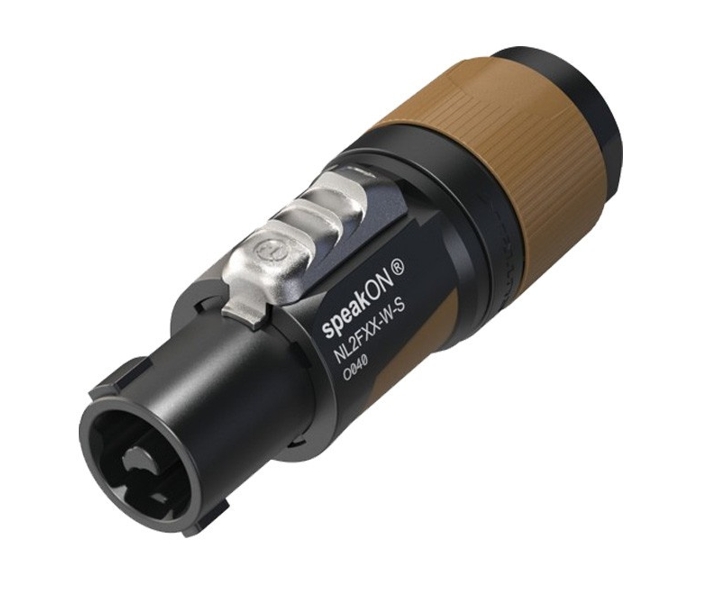

Speakon Stecker 2-poliger PA Lautsprecherstecker für PA-Boxen, Lautsprecherboxen mit ensteprechender Buchse, Musikerboxen, Endstufen usw.  2-poliger Kabelstecker mit Verriegelung Integrierte Kabelklemme für Kabel 6-12mm Durchmesser Berührungsichere Kontakte Belastbar bis 37A Berührungsichere Kontakte. Schraubanschluß. Speakon-Armaturen-Serie für die professionelle Lautsprecher-Anschlusstechnik. Robuste Gesamtausführung, verriegelbar, berührungssichere Kontakte, Spannzangen-Kabeleinlass. Übergangswiderstand = 2 mOhm Betriebsspannung bis 250VAC (Musiksignal) Selbstverlöschend nach UL94V0 2-Pol-Schraubkontakt für Litze bis 4qmm üblicher Anschluss: 1+ = Signal-Plus, 1- = Signal-Minus. bei einem Lautsprecher... Verstärker  Kabeleinlass Range Durchmesser 6-12mm  Weitere Informationen :  Passt sowohl zum 2-poligen Einbaustecker als auch zum 4-poligen Einbaustecker (Kontakte +1/-1) Nennstrom bis zu 37A rms IEC 61984-zertifiziert, daher als Bestandteil von Geräten nach IEC 62368-1 zugelassen Einfaches und zuverlässiges Twist-Lock-System Verbesserter Knickschutz durch Zwei-Komponenten-Durchführung Ergonomisches Design mit rutschfestem Zweikomponenten-Gehäuse Einzigartige Neutrik-Verriegelungsbuchse und Zugentlastung für Kabeldurchmesser 6mm bis 12mm Überlegener NEUTRIK Qualitätsstandard, extrem robust und zuverlässig Einfache Montage, da die Zugentlastung mechanisch mit dem Einsatz verriegelt und mit dem Gehäuse fluchtet

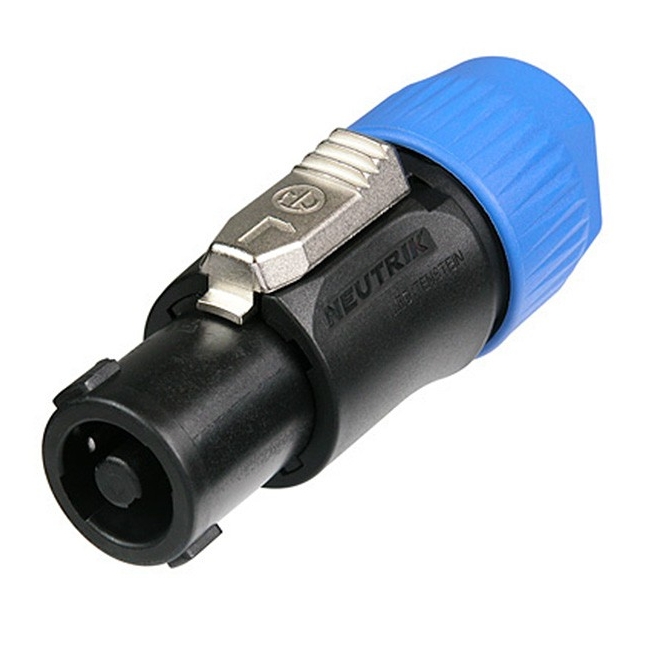

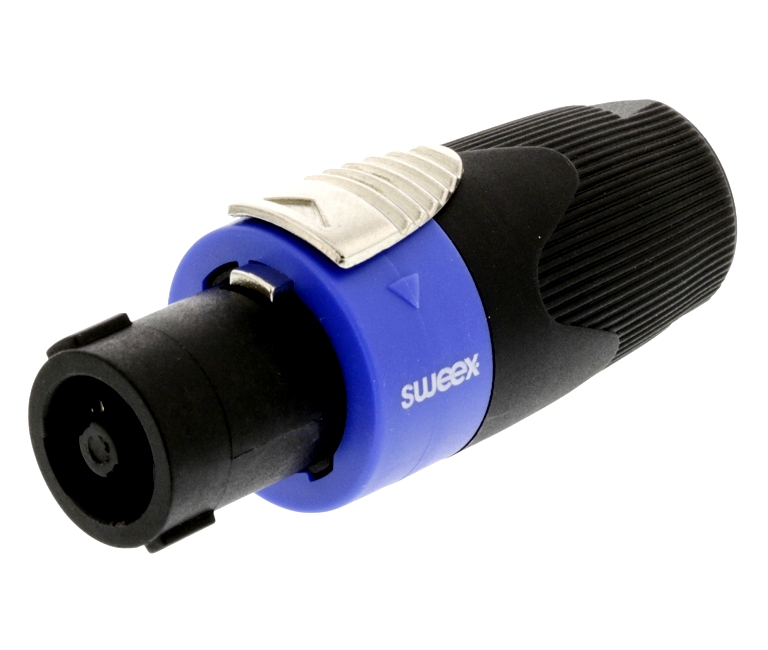

4-pol. Speakon Stecker Lautsprecherstecker 4-poliger Kabelstecker mit Verriegelung Integrierte Kabelklemme für Kabel 6-15mm Durchmesser Berührungsichere Kontakte Belastbar bis 30A Schraubanschluss
