Verteilerkasten VKA-4 max 14x Klemmleisten 10DA Schwachstrom
Artikelnummer: 52-625-00645
Produktinformationen "Verteilerkasten VKA-4 max 14x Klemmleisten 10DA Schwachstrom"
Verteilerkasten bzw. Schwachstromverteiler für Telekommunikation, Schaltanlagen, ELA-Technik, Alarm- und Sicherheitstechnik usw.
- VKA4 Supersolider Profi Verteilerkasten aus Metall, schlagfeste solide Ausführung
- Basisträger Vollmetall mit Erdungschraube/Erdungsbolzen und wechselbare Mantelkeilklemme
- Metalldeckel und solider Unterbauch für Kabelführung auch aus Metall
- Kabeleinführung von oben/unten durch Kunststoffeinlässe in der Haube und von hinten durch Aussparungen in der Rückwand möglich
- Rangierdrahtführungen ober- und unterhalb der Montagewanne für geordnete Rangierdrahtführung
- Erdungsbolzen und wechselbare Mantelkeilklemme
- Vorreiber in der Haube auf Schließsystem ( Schloß auch wechselbar )
- Montage von Deckelkontakt möglich
- Verteilerbelegungsverzeichnis an der Innenseite der Stahlblechhaube
- Mit Metall-Grundplatte für alle div. Klemmen Baugruppen Klemmen usw. befestigt werden können
- Primär geeignet für Klemmen mit Aufsteckmontage oder bedingt mit Blechtreibschrauben, Kabelbinder
- Für Klemmleisten aus der Schwachstromtechnik also
- LSA oder LSA-Plus oder auch SID-C / SID-CS Leisten / Schraubleisten VKA2
- Im Prinzip alle Klemmleisten LSA-Modulen 2/10 ( 10DA Steckversion ) die für Montagewanne geeignet sind
- oder auch optional erhältlich LSA-TL = Testleisten Messleiste mit Prüfschnur und Steckkontakt
- Metall-Verteilerkasten fuer max. 14-Stück 10DA Leisten ( 2x7er Reihe ) ergibt max 140DA = 140-Doppeladapter = max 280 Litzenkabel
- z.B. zur Aufnahme von 2x 7x Leisten 2/10 bzw. 10DA
- SIEHE AUCH WEITERE BILDER ( ein Beispiel )
- Wandverteiler fuer die Aufputzmontage
- verschliessbar durch optionalen Schlossbausatz ( fals benötigt )
- Verteilerkasten aus Metall ( 2-teilg )
- Überspannungsschutz steckbar
- DIN-Leisten kompatibel Nein
- Farbe der Haube: RAL 9016 (verkehrsweiß)
- Schutzart IP42
- Klimabereich : Einsatz in trockenen Räumen
- Abmessungen: H: 330mm B: 330mm T 115mm
- Max. Tiefe der Einbauten = 106mm
- Gewicht: 3,5Kg
Klemmleisten optional siehe Zubehör-Reiter
Optionales Zubehör Klemmleisten und Werkzeuge ( siehe auch Zubehör-Register z.B. )
- Bst.Nr 38-400-00190 = LSA Leiste für 10DA = 20-Drähte = 10DA = 10-Doppeladern L: 124mm
- Bst.Nr 97-905-00620 = LSA Auflegewerkzeug Einmalwerkzeug
- Bst.Nr 97-905-00630 = LSA Auflegewerkzeug Profiwerkzeug
- Alternative Leisten ( anderstweitig zu befestigen )
- Bst.Nr 38-400-00230 = Schraubkontakleiste für 40 Drähte = 20DA = 20-Doppeladern L: 180mm ( Bef.Maß 170mm )
- Bst Nr 38-400-00200 = LSA für 10-Doppeladern (20Drähte) mittel Blechtreibschrauben
- Bst Nr 38-400-00240 = LSA für 10-Doppeladern (20Drähte) hohe Ausführung zum aufstecken auf Zapfen
Anmelden
Zubehör
%

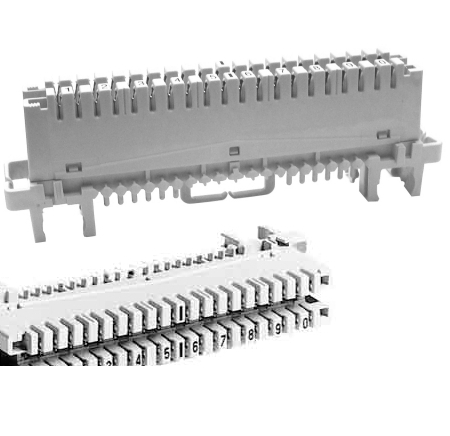

Anschlussleiste LSA 10DA für 20-Drähte hohe Bauform Aufsteckleiste für Trägergehäuse
LSA 10-DA hohe Bauform Fernmeldeleiste Anschlussleiste 2/10 = 20 Schwachstromadern LSA-Anschlussleiste 10DA für 10-Doppeladern + zum aufstecken ins Trägergehäuse + 10DA Klemmleiste für 10-Doppeladern = 20-Drähte LSA Anschlussleiste 10DA mit Farbcode auf beiden Seiten für 10 Doppeladern = 20 Schwachstromadern Beschriftung: Schwarz 1x 1....10 Zusatzinfo: in der Mitte ist zwischen den LSA Klemmen ist ein Zugang für Messspitzen ( Messkontakte ) zwischen den Klemmenreihen Abmessungen: B: 111mm T: 22mm H: 33mm Höhe mit Kabelbügel: 40mm Links und rechts befinden sich Kabelhalter sowie unten Befestigungsart: Aufstecken 104mm Stecknasenmaß oder mittels Kabelbinder Befestigungsart je nach optional Verteiler zum aufstecken bzw. aufrasten oder per Kabelbinder je nach Verteilersystem siehe auch weitere Bilder ! Zusatzinfos: Optionaler Verteiler z.B. VKA-4 = Bst Nr 52-625-00645 siehe im Zubehör-Register ( für die Aufnahmen von bis zu 14-Stück dieser LSA-Leisten somit max 140DA = 280Drähte ) Verwendung von ungeschirmten und geschirmten zwei- und vierpaarigen Kabeln möglich Große seitliche Rangierösen Einsatz in trockenen oder feuchten Räumen ohne Betauung Erfüllt technischen Anforderungen der Deutschen Telekom AG Die LSA-Leisten der Baureihe 2 sind für folgende Kommunikationsanwendungen geeignet: Analoge und digitale Telefondienste, Ethernet (10BaseT) mit 10 MBit/s, Token Ring mit 4 oder 16 MBit/s, TPDDI mit 100 MBit/s, Weitere Daten- und Kommunikationsdienste
8,40 €* 12,95 €* (35.14% gespart)
%
Anschlussleiste LSA 10EA für 20-Drähte
LSA 10-EA Fernmeldeleiste Anschlussleiste 2/10 = 20 Schwachstromadern In der Mitte der Leiste mit parallelem Prüf-Messabgriff bzw. Überspannungsabgriff für LSA Montagewannen/-kanäle Beschriftung: Schwarz 1x 1....10 ohne Farbcode Herstellerbezeichnung: LSA 10-EA für 10-Doppeladern = 20-Drähte Abmessungen: 124 x 22,5 x 41mm Befestigungsart je nach optional erhältlichen Verteiler zum aufstecken bzw. aufrasten oder Stangenmontage je nach Verteilersystem + siehe auch weitere Bilder ! Zusatzinfos: Optionaler Verteiler z.B. VKA-4 = Bst Nr 52-625-00645 ( für die Aufnahmen von bis zu 14-Stück dieser LSA-Leisten somit max 140DA = 280Drähte )
10,95 €* 12,95 €* (15.44% gespart)
%
Anschlussleiste 20DA für 40-Drähte Schraubklemmen 170mm Kabelverteiler
20DA Anschlussleiste beidseitig Schraubkontakte Geeignet für Schwachstrom-Anwendung, Telekommunkation, LED Beleuchtungstechnik, Schaltanlagenbau, Schaltschrankbau, Alarmtechnki, Kameratechnik usw. Anschlussleiste nach DIN 47614 für 20DA = 20-Doppeladern Schraubkontakte Bereits durchgebrückt von links nach rechts, unterest Reihen, oberste Reihen Beschriftungsstreifen anbei zum aufstecken Kontakte: Messing, vernickelt, Belastbarkeit bis 8A M3 Schlitzschrauben Isolierkörper Kunststoff ABS-Formmasse Aufgedruckte Zahlen 1...20 + E Mittelsteg Litze oder Draht kann direkt darunter eingeklemmt werden da Vierkanntmutter direkt darunter oder M3 Gabelschuh kann auch eingeklemmt werden Kontakt für Gabelschuh bis max Breite 5,5mm Für 20DA = 20 Doppeladern = 40 Schwachstromadern Abmessungen: L: 180mm B: 44mm H: 23/25mm Gewicht: 125gr Befestigungsmass: 170mm 170mm Bohrung Mitte/Mitte zur Befestigung passend in die VKK VKA Serie Kästen (siehe Zubehör-Register)
33,95 €* 49,00 €* (30.71% gespart)
%

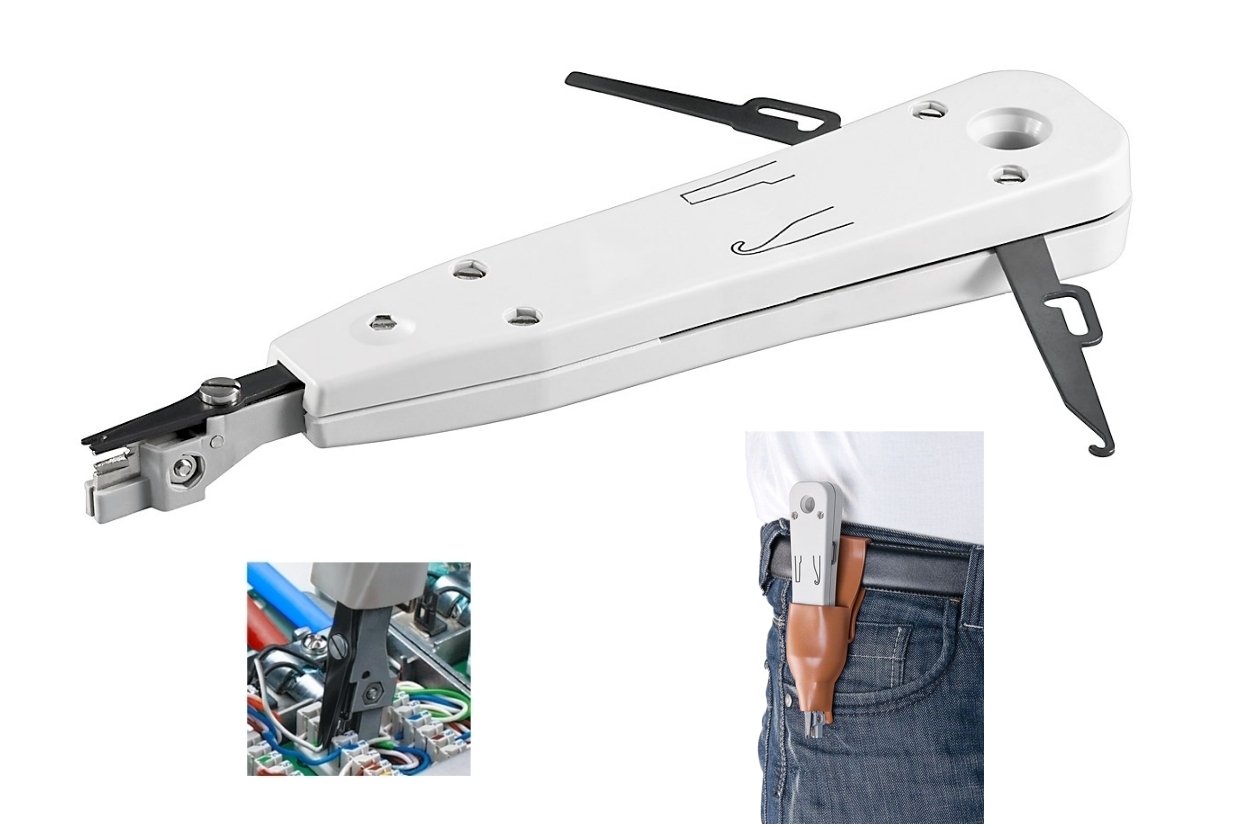

LSA Anlegewerkzeug Auflegewerkzeug mit Schneider -OEM-
Auflegewerkzeug für LAN-Kabel Netzwerkkabel für CAT5 CAT6 CAT7 CAT8 Patchwerkzeug LSA Anlegewerkzeug bzw. Auflegewerkzeug für Telekommunkations-, und Patchkabelleisten. Geeignet für übliche LAN Netzwerkkabel, Patchkabel, Telekommunikationskabel, Netzwerkdosen usw. Patchwerkzeug Für die LSA Schneid Klemmtechnik an Patchfeldern, Netzwerkdosen, LAN Dosen usw. Für Leiterdurchmesser von 0,4 bis 0,8mm ( Starre und Flexibel ) Aderdurchmesser max: 1,5mm Löt-, schraub-, abisolierfreie Anschlusstechnik mit Kabelabschneider vorn (beim Kabelauflegen) Abmessungen: 176 x 37 x 21mm
5,95 €* 11,95 €* (50.21% gespart)
Nur 10 auf Lager!
%

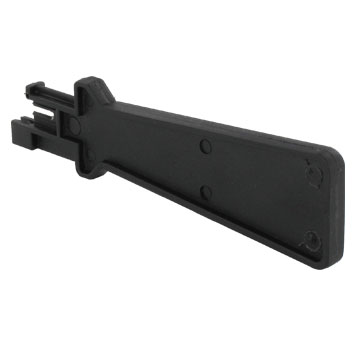

LSA Anlegewerkzeug Kunststoff zum auflegen von LSA Technik LAN-Dosen usw
LSA Auflegewerkzeug / LSA Anlegewerkzeug aus Kunststoff Geeignet für LSA Klemmleisten, LAN-Dosen, Netzwerkddosen, Patchleisten, DSL- und ISDN-Dosen also für Telekommunikationstechnik und Schwachstromtechnik
1,75 €* 2,95 €* (40.68% gespart)
Ähnliche Artikel
Verteilerkasten für 1x 20DA Klemmleiste
Verteilerkasten bzw. Leergehäuse für die Aufnahme von einer 20DA wie LSA oder SID Klemmleiste Anschlussleiste nicht im Lieferumfang (siehe Zubehör-Reiter) Leistenbefestigungsmaß: 170mm Aufputzgehäuse für trockene Räume Schutzart IP-31 Thermoplastgehäuse Abmessungen: L:200mm B:90mm H:50mm Optinales Zubehör Klemmleisten und Werkzeuge (siehe Zubehör-Register) Bst.Nr.:38-400-00210 LSA Leiste für 20DA = 40 Drähte Bst.Nr.:97-905-00620 LSA Auflegewerkzeug Einmalwerkzeug Bst.Nr.:97-905-00630 LSA Auflegewerkzeug Profi Bst.Nr.:38-400-00230 Schraubkontakleiste für 40 Drähte Bst.Nr.:38-400-00120 SID Leiste für 20DA = 40 Drähte
20,59 €*
%
Verteilerkasten für 2x 20DA Klemmleisten
Verteilerkasten bzw. Leergehäuse bzw. Kunststoffverteiler für die Aufnahme von bis zu 2 LSA oder 2 SID Klemmleisten 20DA Anschlussleiste nicht im Lieferumfang Leistenbefestigungsmaß: 170mm Aufputzgehäuse für trockene Räume Schutzart IP-31 Thermoplastgehäuse Abmessungen: 200 x 178 x 50mm (L/B/T) Optionales Zubehör wie Klemmleisten und Werkzeuge (siehe auch Zubehör-Register) Bst.Nr.:38-400-00210 LSA Leiste für 20DA = 40 Drähte Bst.Nr.:97-905-00620 LSA Auflegewerkzeug Einmalwerkzeug Bst.Nr.:97-905-00630 LSA Auflegewerkzeug Profi Bst.Nr.:38-400-00230 Schraubkontakleiste für 40 Drähte Bst.Nr.:38-400-00120 SID Leiste für 20DA = 40 Drähte Weitere Ersatzartikel = Bst-Nr 52-625-00535
25,95 €* 34,95 €* (25.75% gespart)

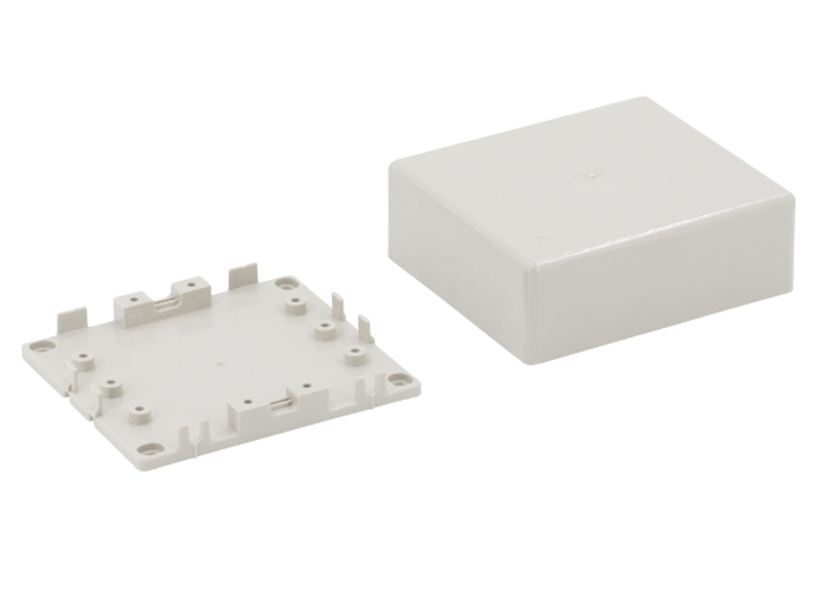

Verteilerkasten für 10DA Klemmleisten
