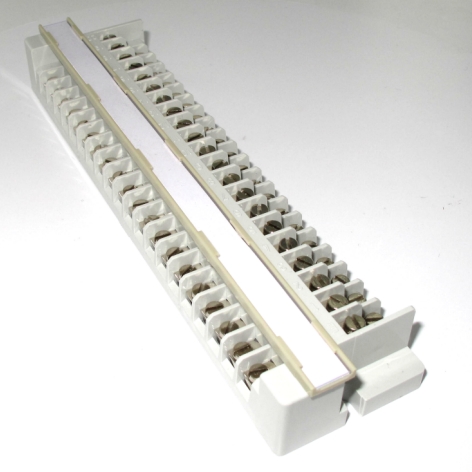

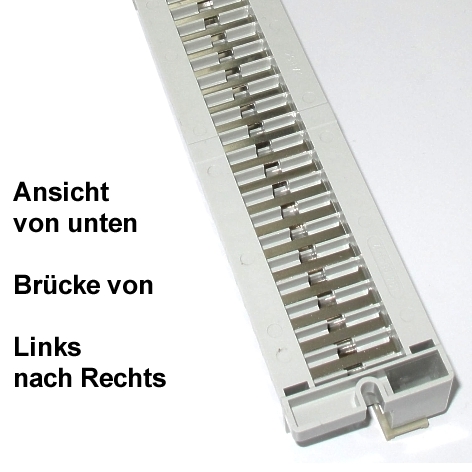

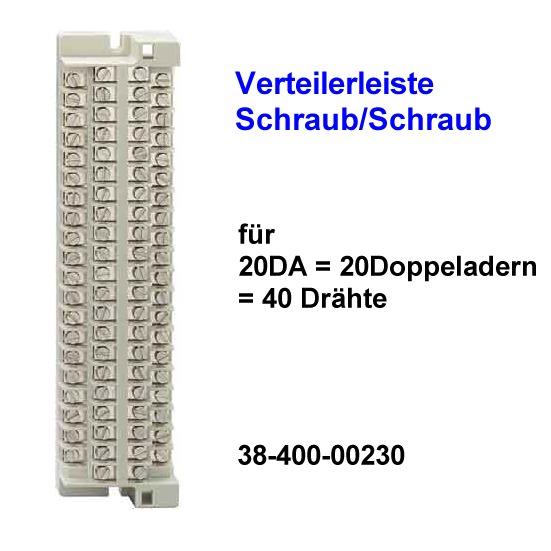

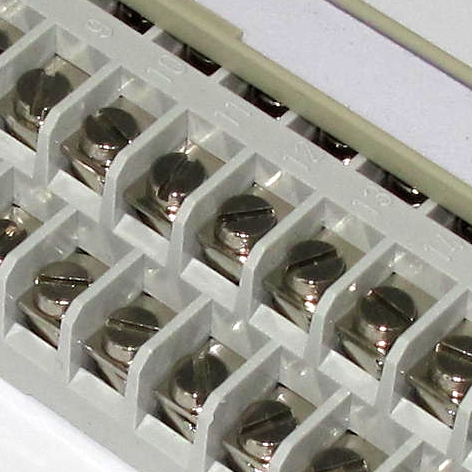

Anschlussleiste 20DA für 40-Drähte Schraubklemmen 170mm Kabelverteiler

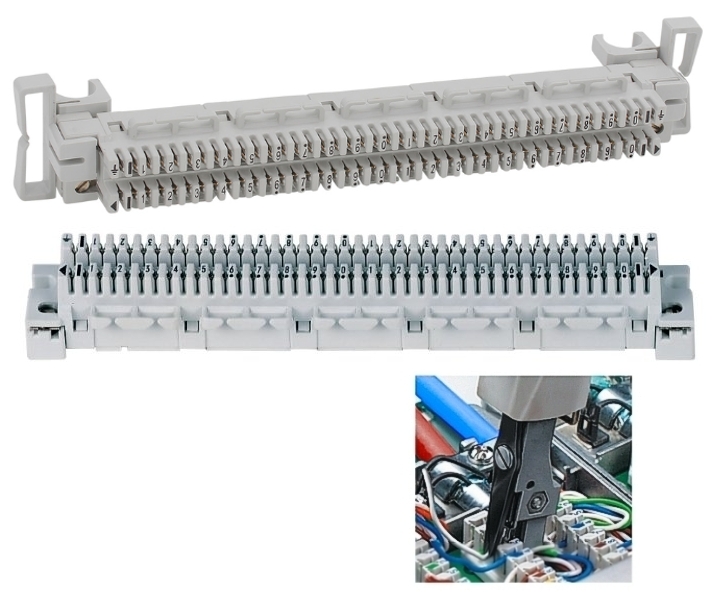

LSA Klemmleiste 20DA für 20 Doppeladern = 40 Schwachstromadern Moderne Anschlusstechniken müssen bei gleichen oder besseren technischen Eigenschaften ein deutlich geringeren Platzbedarf aufweisen; und nicht zuletzt müssen sich die Rangierbereiche möglichst übersichtlich darstellen. Somit ist dies die optimale Klemmleiste bzw. Anschlußleiste bzw. die Lösung für die Zentrale Kabellage in der Schwachstromtechnik. Ideal beim Einsatz und sauberen verdrahten, verteilen und auflegen für die Cat.3 Kabelage bei der Telekommunikation-, Datentechnik, VoIP-, DSL-Technik, Alarm- und Sicherheitstechnik also kabelgebunde Bewegungsmelder, Türmelder, Kontaktmelder, Reedkontakte usw. Ideal auch für die ELA-100V Technik als Unterverteiler usw.  LSA = Schneidklemmtechnik ( kann unabisoliert geklemmt und auch wieder ausgeklemmt werden )  Anschlussklemmleiste zum Aufschrauben in Kleinverteiler  Aufzulegen mittels optionalem LSA Werkzeug geeignet für 20DA = 20 Doppeladern = 40 Schwachstromadern  Ideal für Massivleiter ( Drähte ) mit DM 0,4 bis 0,8mm ( AWG26-20 )   für zwei gleiche Massivleiter mit DM 0,4 bis 0,65mm  Für Isolierungsaußendurchmesser mit DM 0,7 bis 1,6mm ( PVC or cell PE and PA )  Kontakte aus Messing, versilbert Kontaktwiderstand : 1-10mOhm / Kontaktbrücke Ja von Links nach Rechts  Kontaktbelastbarkeit jew. max <5A ( EN60947-7-1 ) Isolationswiderstand : 5x10hoch4Mohm 500V Geschirmt Nein / In Verbindung mit Metallgehäuse Ja  Mit Leistenmarkierung Beschriftung/Ziffern 2x 1..10 Kontaktleiste Numbers of retermination <200  Abmessungen: Länge Korpus 179mm / Länge mit den L+R Kabelführungen ca. 200mm                           Breite Korpus : 19mm mit Kabelführung 26mm / Höhe Korpus : 25,5mm m.Stangenbef: 40mm Befestigungsmass: 170mm ( Bohrung Mitte/Mitte zum schrauben ) Befestigungsmass: 163mm ( Bei Stangenmontage PS: Die Stangenbef. kann abgemacht werden ) Siehe auch weitere Bilder zur Stangebefestigung !  Form B nach DIN47608 Teil-1 zur Montage in Kleinverteiler, Schwachstromverteiler  Isolierkörper aus ABS Formmasse UL94V-0 / Halogenfrei Ja / RoHS konform Ja  Temperatur-Einsatzbereich : -40°C .... +80°C  Farbe: Grau ähnlich RAL7035 Optional erhältliches Auflegewerkzeug (siehe Zubehör-Register) z.B. Bst.Nr.:97-905-00620 = LSA Auflegewerkzeug Einmalwerkzeug z.B. Bst.Nr.:97-905-00630 = LSA Auflegewerkzeug Profi z.B. Bst.Nr.:97-905-00910 = LSA Auflegewerkzeug Profi Optional erhältliches Schilderrahmen (siehe Zubehör-Register) Bst Nr 38-400-00215 = Schilderrahmen für 20DA Leisten  Optional erhältliche Verteilergehäuse ( siehe im Zubehör-Register ) z.B. Bst.Nr.:52-625-00500 = für max 1x LSA 20DA Leiste = 40 Schwachstromadern  z.B. Bst.Nr.:52-625-00530 = für max 2x LSA 20DA Leiste = 80 Schwachstromadern  z.B. Bst.Nr.:52-625-00880 = für max 3x LSA 20DA Leiste = 120 Schwachstromadern ( nml. )  z.B. Bst.Nr.:52-625-00640 = für max 4x LSA 20DA Leiste = 160 Schwachstromadern ( nml. )

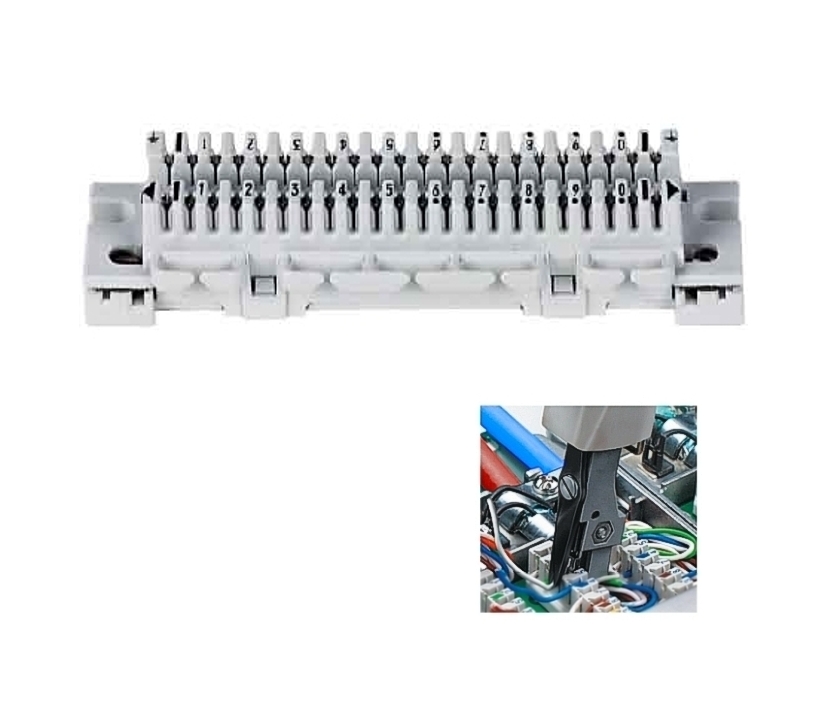

LSA Klemmleiste 10DA für 10 Doppeladern = 20 Schwachstromadern  Moderne Anschlusstechniken müssen bei gleichen oder besseren technischen Eigenschaften ein deutlich geringeren Platzbedarf aufweisen; und nicht zuletzt müssen sich die Rangierbereiche möglichst übersichtlich darstellen. Somit ist dies die optimale Klemmleiste bzw. Anschlußleiste bzw. die Lösung für die Zentrale Kabellage in der Schwachstromtechnik. Ideal beim Einsatz und sauberen verdrahten, verteilen und auflegen für die Cat.3 Kabelage bei der Telekommunikation-, Datentechnik, VoIP-, DSL-Technik, Alarm- und Sicherheitstechnik also kabelgebunde Bewegungsmelder, Türmelder, Kontaktmelder, Reedkontakte usw. Ideal auch für die ELA-100V Technik als Unterverteiler usw.   LSA = Schneidklemmtechnik ( kann unabisoliert geklemmt und auch wieder ausgeklemmt werden )  Anschlussklemmleiste zum Aufschrauben in Kleinverteiler  Aufzulegen mittels optionalem LSA Werkzeug geeignet für 10DA = 10 Doppeladern = 20 Schwachstromadern  Ideal für Massivleiter ( Drähte ) mit DM 0,4 bis 0,8mm ( AWG26-20 )   für zwei gleiche Massivleiter mit DM 0,4 bis 0,65mm  Für Isolierungsaußendurchmesser mit DM 0,7 bis 1,6mm ( PVC or cell PE and PA )  Kontakte aus Messing, versilbert Kontaktwiderstand : 1-10mOhm / Kontaktbrücke Ja von Links nach Rechts  Kontaktbelastbarkeit jew. max <5A ( EN60947-7-1 ) Isolationswiderstand : 5x10hoch4Mohm 500V Geschirmt Nein / In Verbindung mit Metallgehäuse Ja  Mit Leistenmarkierung Beschriftung/Ziffern 1..10 Kontaktleiste Numbers of retermination <200  Abmessungen: Länge 105mm Breite 26mm Höhe 22mm Befestigungsmass: 96mm (Bohrung Mitte/Mitte) Form B nach DIN47608 Teil-1 zur Montage in Kleinverteiler, Schwachstromverteiler Cat3 Isolierkörper aus ABS Formmasse UL94V-0 / Halogenfrei Ja / RoHS konform Ja  Temperatur-Einsatzbereich : -40°C .... +80°C  Farbe: Grau ähnlich RAL7035  Optional erhältliches Auflegewerkzeug (siehe Zubehör-Register)  z.B. Bst.Nr.:97-905-00620 LSA Auflegewerkzeug Einmalwerkzeug z.B. Bst.Nr.:97-905-00630 LSA Auflegewerkzeug Profi z.B. Bst.Nr.:97-905-00910 LSA Auflegewerkzeug Profi  Optional erhältliche Verteilergehäuse ( siehe im Zubehör-Register )  z.B. Bst.Nr.:52-625-00740 = für max 1x LSA 10DA Leiste = 20 Schwachstromadern

10DA SID-C Klemmleiste 10DA für 10 Doppeladern = 20 Schwachstromadern  Anschlussleiste  10DA für 10-Doppeladern = 20-Drähte + Links und Rechts zum schrauben ins Trägergehäuse  Beschriftung: Schwarz 1x 1....10 Abmessungen: L: 105mm Block 88mm  x B: 19mm mit Kabelwickler 24mm - H:  x 26mm Befestigungsmass: 96mm (Bohrung Mitte/Mitte) Solange Vorrat reicht  Optionaler Verteiler siehe auch Zubehör-Register  Artikel-Nr.: 52-625-00740 (siehe Zubehör-Register)

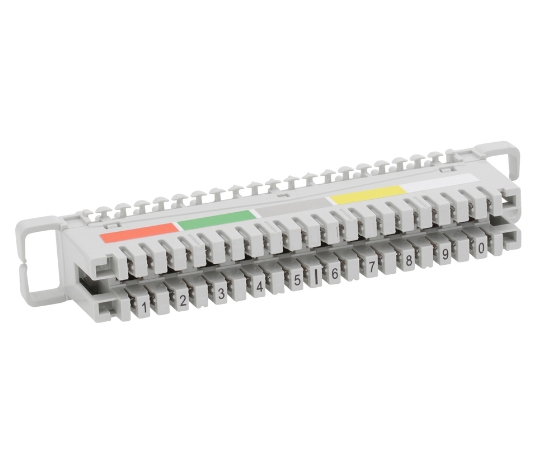

LSA 10-DA hohe Bauform Fernmeldeleiste Anschlussleiste 2/10 = 20 Schwachstromadern LSA-Anschlussleiste 10DA für 10-Doppeladern + zum aufstecken ins Trägergehäuse + 10DA Klemmleiste für 10-Doppeladern = 20-Drähte   LSA Anschlussleiste 10DA mit Farbcode auf beiden Seiten für 10 Doppeladern = 20 Schwachstromadern Beschriftung: Schwarz 1x 1....10 Zusatzinfo: in der Mitte ist zwischen den LSA Klemmen ist ein Zugang für Messspitzen ( Messkontakte ) zwischen den Klemmenreihen Abmessungen: B: 111mm T: 22mm H: 33mm Höhe mit Kabelbügel: 40mm Links und rechts befinden sich Kabelhalter sowie unten Befestigungsart: Aufstecken 104mm Stecknasenmaß oder mittels Kabelbinder  Befestigungsart je nach optional Verteiler   zum aufstecken bzw. aufrasten oder per Kabelbinder je nach Verteilersystem  siehe auch weitere Bilder !  Zusatzinfos:  Optionaler Verteiler z.B. VKA-4 = Bst Nr 52-625-00645 siehe im Zubehör-Register ( für die Aufnahmen von bis zu 14-Stück dieser LSA-Leisten somit max 140DA = 280Drähte )   Verwendung von ungeschirmten und geschirmten zwei- und vierpaarigen Kabeln möglich Große seitliche Rangierösen Einsatz in trockenen oder feuchten Räumen ohne Betauung Erfüllt technischen Anforderungen der Deutschen Telekom AG Die LSA-Leisten der Baureihe 2 sind für folgende Kommunikationsanwendungen geeignet: Analoge und digitale Telefondienste, Ethernet (10BaseT) mit 10 MBit/s, Token Ring mit 4 oder 16 MBit/s, TPDDI mit 100 MBit/s, Weitere Daten- und Kommunikationsdienste
