Verteilerkasten VKA-2 max 3x Klemmleisten Schwachstrom
84,95 €
% 98,00 € (13.32% gespart)
Sofort verfügbar, Lieferzeit: 2-4 Tage
Produktinformationen "Verteilerkasten VKA-2 max 3x Klemmleisten Schwachstrom"
Verteilerkasten bzw. Schwachstromverteiler für Telekommunikation, Schaltanlagen, ELA-Technik, Alarm- und Sicherheitstechnik usw.
- Wandverteiler fuer die Aufputzmontage / VERTEILERKASTEN aus STAHLBLECH
- Supersolider Profi Verteilerkasten aus Metall, schlagfest
- Interner Basisträger Vollmetall mit Erdungschraube
- Metalldeckel mit oben und unten Kunststoffabdeckung
- mit Kabeleinlaessen zum ausbrechen.
- Ideal fuer Klemmleisten aus der Schwachstromtechnik also z.B.
- LSA oder LSA-Plus oder auch SID-C / SID-CS Leisten / Schraubleisten VKA2
- Im Prinzip alle Klemmleisten nach DIN476144 zur Aufnahme von
- Anschlusstechnik mit Befestigungsmass 170mm ( DIN Leisten 180mm z.B. 20DA )
- wie Quante SID-C, SID-CD sowie LSA-Plus 1 und LSA-Plus 2, ( 96mm auf Montagewanne),
- Herzstueck dieser Verteilerkastengeneration ist die drehbare Bodenplatte.
- Wahlweise bestückbar mit 1,2,3 Leisten LSA-, LSA-Plus, SID-C, SID-D oder Schraubklemmleisten
- Verteilerkasten Bodenplatte fuer 3x 20DA = max. 60DA ( Doppeladapter = max 120 Litzenkabel )
- zur Aufnahme von max 3x Leisten 20DA SID-CD bzw. LSA-PLUS 1
- oder 2x Leisten mit 20DA nach DIN47614 Form B
- Wandverteiler fuer die Aufputzmontage
- verschliessbar durch optionalen Schlossbausatz
- DIN Verteilerkasten aus Metall ( 2-teilg )
- Schutzart IP40
- Abmessungen: H: 330mm B: 200mm T 100mm
- Gewicht: 2,6Kg
Lieferung : Verteiler mit Erdungsschraube + Halteclips fuer Schneidklemmleisten ohne internen Klemmleisten Optional zb. 20DA
Klemmleisten optional siehe Zubehör-Reiter
Optionales Zubehör Klemmleisten und Werkzeuge ( siehe auch Zubehör-Register z.B. )
- Bst.Nr.:38-400-00210 = LSA Leiste für 20DA = 40 Drähte = 20DA = 20-Doppeladern L: 180mm ( Bef.Maß 170mm )
- Bst.Nr.:97-905-00620 = LSA Auflegewerkzeug Einmalwerkzeug
- Bst.Nr.:97-905-00630 = LSA Auflegewerkzeug Profiwerkzeug
- Alternativ
- Bst.Nr.:38-400-00230 = Schraubkontakleiste für 40 Drähte = 20DA = 20-Doppeladern L: 180mm ( Bef.Maß 170mm )
- Bst.Nr.:38-400-00120 = SID Leiste für 20DA = 40 Drähte
Anmelden
Zubehör

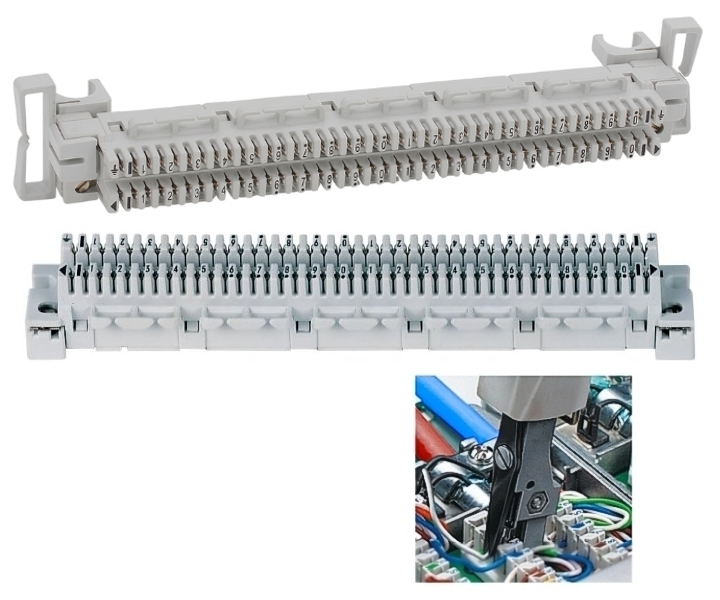

LSA Klemmleiste 20DA für 20 Doppeladern = 40 Schwachstromadern Moderne Anschlusstechniken müssen bei gleichen oder besseren technischen Eigenschaften ein deutlich geringeren Platzbedarf aufweisen; und nicht zuletzt müssen sich die Rangierbereiche möglichst übersichtlich darstellen. Somit ist dies die optimale Klemmleiste bzw. Anschlußleiste bzw. die Lösung für die Zentrale Kabellage in der Schwachstromtechnik. Ideal beim Einsatz und sauberen verdrahten, verteilen und auflegen für die Cat.3 Kabelage bei der Telekommunikation-, Datentechnik, VoIP-, DSL-Technik, Alarm- und Sicherheitstechnik also kabelgebunde Bewegungsmelder, Türmelder, Kontaktmelder, Reedkontakte usw. Ideal auch für die ELA-100V Technik als Unterverteiler usw. LSA = Schneidklemmtechnik ( kann unabisoliert geklemmt und auch wieder ausgeklemmt werden ) Anschlussklemmleiste zum Aufschrauben in Kleinverteiler Aufzulegen mittels optionalem LSA Werkzeug geeignet für 20DA = 20 Doppeladern = 40 Schwachstromadern Ideal für Massivleiter ( Drähte ) mit DM 0,4 bis 0,8mm ( AWG26-20 ) für zwei gleiche Massivleiter mit DM 0,4 bis 0,65mm Für Isolierungsaußendurchmesser mit DM 0,7 bis 1,6mm ( PVC or cell PE and PA ) Kontakte aus Messing, versilbert Kontaktwiderstand : 1-10mOhm / Kontaktbrücke Ja von Links nach Rechts Kontaktbelastbarkeit jew. max <5A ( EN60947-7-1 ) Isolationswiderstand : 5x10hoch4Mohm 500V Geschirmt Nein / In Verbindung mit Metallgehäuse Ja Mit Leistenmarkierung Beschriftung/Ziffern 2x 1..10 Kontaktleiste Numbers of retermination <200 Abmessungen: Länge Korpus 179mm / Länge mit den L+R Kabelführungen ca. 200mm Breite Korpus : 19mm mit Kabelführung 26mm / Höhe Korpus : 25,5mm m.Stangenbef: 40mm Befestigungsmass: 170mm ( Bohrung Mitte/Mitte zum schrauben ) Befestigungsmass: 163mm ( Bei Stangenmontage PS: Die Stangenbef. kann abgemacht werden ) Siehe auch weitere Bilder zur Stangebefestigung ! Form B nach DIN47608 Teil-1 zur Montage in Kleinverteiler, Schwachstromverteiler Isolierkörper aus ABS Formmasse UL94V-0 / Halogenfrei Ja / RoHS konform Ja Temperatur-Einsatzbereich : -40°C .... +80°C Farbe: Grau ähnlich RAL7035 Optional erhältliches Auflegewerkzeug (siehe Zubehör-Register) z.B. Bst.Nr.:97-905-00620 = LSA Auflegewerkzeug Einmalwerkzeug z.B. Bst.Nr.:97-905-00630 = LSA Auflegewerkzeug Profi z.B. Bst.Nr.:97-905-00910 = LSA Auflegewerkzeug Profi Optional erhältliches Schilderrahmen (siehe Zubehör-Register) Bst Nr 38-400-00215 = Schilderrahmen für 20DA Leisten Optional erhältliche Verteilergehäuse ( siehe im Zubehör-Register ) z.B. Bst.Nr.:52-625-00500 = für max 1x LSA 20DA Leiste = 40 Schwachstromadern z.B. Bst.Nr.:52-625-00530 = für max 2x LSA 20DA Leiste = 80 Schwachstromadern z.B. Bst.Nr.:52-625-00880 = für max 3x LSA 20DA Leiste = 120 Schwachstromadern ( nml. ) z.B. Bst.Nr.:52-625-00640 = für max 4x LSA 20DA Leiste = 160 Schwachstromadern ( nml. )
LSA Auflegewerkzeug / LSA Anlegewerkzeug aus Kunststoff Geeignet für LSA Klemmleisten, LAN-Dosen, Netzwerkddosen, Patchleisten, DSL- und ISDN-Dosen also für Telekommunikationstechnik und Schwachstromtechnik
Auflegewerkzeug für LAN-Kabel Netzwerkkabel für CAT5 CAT6 CAT7 CAT8 Patchwerkzeug LSA Anlegewerkzeug bzw. Auflegewerkzeug für Telekommunkations-, und Patchkabelleisten. Geeignet für übliche LAN Netzwerkkabel, Patchkabel, Telekommunikationskabel, Netzwerkdosen usw. Patchwerkzeug Für die LSA Schneid Klemmtechnik an Patchfeldern, Netzwerkdosen, LAN Dosen usw. Für Leiterdurchmesser von 0,4 bis 0,8mm ( Starre und Flexibel ) Aderdurchmesser max: 1,5mm Löt-, schraub-, abisolierfreie Anschlusstechnik mit Kabelabschneider vorn (beim Kabelauflegen) Abmessungen: 176 x 37 x 21mm
20DA Anschlussleiste beidseitig Schraubkontakte Geeignet für Schwachstrom-Anwendung, Telekommunkation, LED Beleuchtungstechnik, Schaltanlagenbau, Schaltschrankbau, Alarmtechnki, Kameratechnik usw. Anschlussleiste nach DIN 47614 für 20DA = 20-Doppeladern Schraubkontakte Bereits durchgebrückt von links nach rechts, unterest Reihen, oberste Reihen Beschriftungsstreifen anbei zum aufstecken Kontakte: Messing, vernickelt, Belastbarkeit bis 8A M3 Schlitzschrauben Isolierkörper Kunststoff ABS-Formmasse Aufgedruckte Zahlen 1...20 + E Mittelsteg Litze oder Draht kann direkt darunter eingeklemmt werden da Vierkanntmutter direkt darunter oder M3 Gabelschuh kann auch eingeklemmt werden Kontakt für Gabelschuh bis max Breite 5,5mm Für 20DA = 20 Doppeladern = 40 Schwachstromadern Abmessungen: L: 180mm B: 44mm H: 23/25mm Gewicht: 125gr Befestigungsmass: 170mm 170mm Bohrung Mitte/Mitte zur Befestigung passend in die VKK VKA Serie Kästen (siehe Zubehör-Register)
Ähnliche Artikel
Verteilerkasten bzw. Schwachstromverteiler für Telekommunikation, Schaltanlagen, ELA-Technik, Alarm- und Sicherheitstechnik usw. VKA4 Supersolider Profi Verteilerkasten aus Metall, schlagfeste solide Ausführung Basisträger Vollmetall mit Erdungschraube/Erdungsbolzen und wechselbare Mantelkeilklemme Metalldeckel und solider Unterbauch für Kabelführung auch aus Metall Kabeleinführung von oben/unten durch Kunststoffeinlässe in der Haube und von hinten durch Aussparungen in der Rückwand möglich Rangierdrahtführungen ober- und unterhalb der Montagewanne für geordnete Rangierdrahtführung Erdungsbolzen und wechselbare Mantelkeilklemme Vorreiber in der Haube auf Schließsystem ( Schloß auch wechselbar ) Montage von Deckelkontakt möglich Verteilerbelegungsverzeichnis an der Innenseite der Stahlblechhaube Mit Metall-Grundplatte für alle div. Klemmen Baugruppen Klemmen usw. befestigt werden können Primär geeignet für Klemmen mit Aufsteckmontage oder bedingt mit Blechtreibschrauben, Kabelbinder Für Klemmleisten aus der Schwachstromtechnik also LSA oder LSA-Plus oder auch Schraubleisten 10DA Im Prinzip alle Klemmleisten LSA-Modulen 2/10 ( 10DA Steckversion ) die für Montagewanne geeignet sind oder auch optional erhältlich LSA-TL = Testleisten Messleiste mit Prüfschnur und Steckkontakt Metall-Verteilerkasten fuer max. 14-Stück 10DA Leisten ( 2x7er Reihe ) ergibt max 140DA = 140-Doppeladapter = max 280 Litzenkabel z.B. zur Aufnahme von 2x 7x Leisten 2/10 bzw. 10DA ... Für SID nicht geeignet SIEHE AUCH WEITERE BILDER ( ein Beispiel ) Wandverteiler fuer die Aufputzmontage verschliessbar durch optionalen Schlossbausatz ( fals benötigt ) Verteilerkasten aus Metall ( 2-teilg ) Überspannungsschutz steckbar DIN-Leisten kompatibel Nein Farbe der Haube: RAL 9016 (verkehrsweiß) Schutzart IP42 Klimabereich : Einsatz in trockenen Räumen Abmessungen: H: 333mm B: 333mm T 115mm Max. Tiefe der Einbauten = 106mm Gewicht: 3,26Kg Klemmleisten optional siehe Zubehör-Reiter Optionales Zubehör Klemmleisten und Werkzeuge ( siehe auch Zubehör-Register z.B. ) Bst.Nr 38-400-00190 = LSA Leiste für 10DA = 20-Drähte = 10DA = 10-Doppeladern L: 124mm Bst.Nr 97-905-00620 = LSA Auflegewerkzeug Einmalwerkzeug Bst.Nr 97-905-00630 = LSA Auflegewerkzeug Profiwerkzeug Alternative Leisten ( anderstweitig zu befestigen ) Bst.Nr 38-400-00230 = Schraubkontakleiste für 40 Drähte = 20DA = 20-Doppeladern L: 180mm ( Bef.Maß 170mm ) Bst Nr 38-400-00200 = LSA für 10-Doppeladern (20Drähte) mittel Blechtreibschrauben Bst Nr 38-400-00240 = LSA für 10-Doppeladern (20Drähte) hohe Ausführung zum aufstecken auf Zapfen
Verteilerkasten Leergehäuse für die Aufnahme von 10DA Klemmleisten z.B. LSA oder SID oder SID-C Klemmleiste Kunststoffverteilerkasten für die Fernmeldetechnik Schwachstrom Alarmtechnik DSL Telefonie usw. für max 2x 10DA Klemmleisten Verteilerkasten Leergehäuse für die Aufnahme von einer 10DA = LSA oder SID-C Anschlußleiste Anschlussleiste nicht im Lieferumfang Für max 2 Klemmmodule gemäß DIN47608 Form-A ( LSA-Baureihe 1/10 10DA ) oder DIN 47614 Form-A Aufputzgehäuse für trockene Räume Kabeleinführung von 4 Seiten möglich Schutzart IP-30 Werkstoff Kunststoff Thermoplastgehäuse Farbe Grau... Kieselgrau ( RAL 7032 ) Abmessungen L: 130mm / B: 115mm / H: 45mm Zubehör siehe auch (Zubehör-Register) Bst.Nr: 38-400-00200 = 10DA Klemmleiste mit LSA-Technik Bst-Nr: 38-400-00100 = 10DA Klemmleiste mit SID-C Technik
Verteilerkasten bzw. Leergehäuse bzw. Kunststoffverteiler für die Aufnahme von bis zu 2 LSA oder 2 SID Klemmleisten 20DA Anschlussleiste nicht im Lieferumfang Leistenbefestigungsmaß: 170mm Aufputzgehäuse für trockene Räume Schutzart IP-31 Thermoplastgehäuse Abmessungen: 200 x 178 x 50mm (L/B/T) Optionales Zubehör wie Klemmleisten und Werkzeuge (siehe auch Zubehör-Register) Bst.Nr.:38-400-00210 LSA Leiste für 20DA = 40 Drähte Bst.Nr.:97-905-00620 LSA Auflegewerkzeug Einmalwerkzeug Bst.Nr.:97-905-00630 LSA Auflegewerkzeug Profi Bst.Nr.:38-400-00230 Schraubkontakleiste für 40 Drähte Bst.Nr.:38-400-00120 SID Leiste für 20DA = 40 Drähte Weitere Ersatzartikel = Bst-Nr 52-625-00535
Verteilerkasten bzw. Leergehäuse für die Aufnahme von einer 20DA wie LSA oder SID Klemmleiste Anschlussleiste nicht im Lieferumfang (siehe Zubehör-Reiter) Leistenbefestigungsmaß: 170mm Aufputzgehäuse für trockene Räume Schutzart IP-31 Thermoplastgehäuse Abmessungen: L:200mm B:90mm H:50mm Optinales Zubehör Klemmleisten und Werkzeuge (siehe Zubehör-Register) Bst.Nr.:38-400-00210 LSA Leiste für 20DA = 40 Drähte Bst.Nr.:97-905-00620 LSA Auflegewerkzeug Einmalwerkzeug Bst.Nr.:97-905-00630 LSA Auflegewerkzeug Profi Bst.Nr.:38-400-00230 Schraubkontakleiste für 40 Drähte Bst.Nr.:38-400-00120 SID Leiste für 20DA = 40 Drähte
