Audiomatrix mit 4-Zonen Regelung 4+1Kanal Audiomixer Multiroom mit Telefonkoppler PA4040MPX

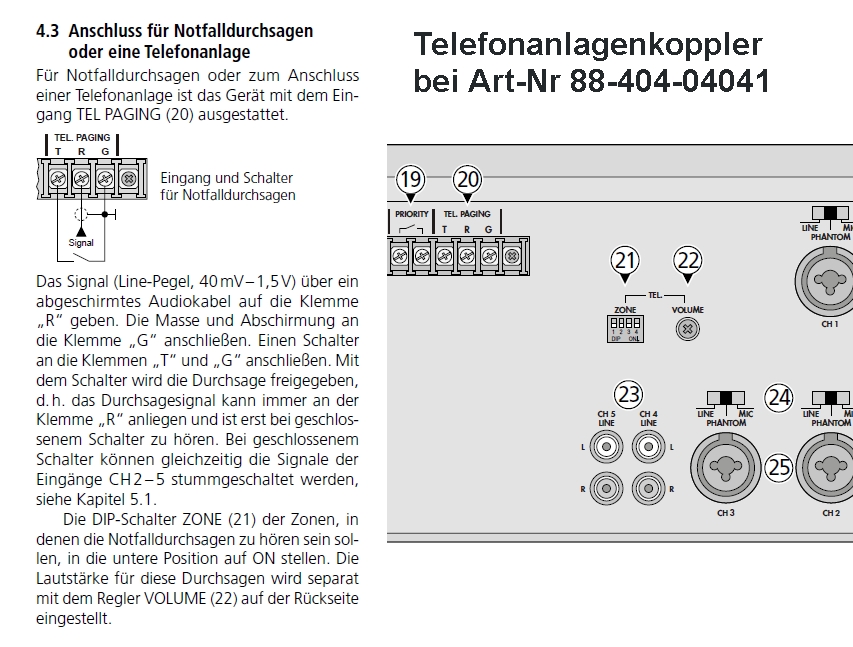

4-Zonen Mischer-Audiomatrix mit professionellen Features wie Gongfunktion und 6 Eingängen für universelle "Multiroom"-Beschallungsanwendungen. 4x Zonen-Mischer für universelle „Multiroom”-Beschallungsanwendungen ohne Endstufen  4x Zonen mit beliebiger Routing-Möglichkeit aller Eingangskanäle Integrierter 2-Ton-/4-Ton-Gong oder Sirene über externen Schalteingang ! 4-Zonen-Mischer für universelle „Multiroom”-Beschallungsanwendungen 4 Zonen mit beliebiger Routing-Möglichkeit aller Eingangskanäle 4 Eingänge Mikrofon/Line über Kombibuchsen 2 Eingänge Line-Stereo über Cinch-Buchsen Eingangskanäle mit Gaineinstellung, 2-fach-Klangregelung und Zonen-Routing-Schalter Mikrofoneingänge mit individuell zuschaltbarer Phantomspeisung Unabhängiger Paging-Eingang ( she.w.Bilder ) auf alle Zonen routbar !  4 Zonenausgänge, einzeln regelbar Monitor- und Record-Ausgang Anschluss für externen Gong-Taster pro Mikrofon/Line-Eingang, 2-Ton-/4-Ton-Gong oder Sirene einstellbar Anschluss für Tischmikrofon PA-4000PTT Optionaler Anschluss für bis zu 32 Kommandomikrofone PA-4000RC Aussteuerungskontrolle über Zonen-VU-Meter 230VAC Netz- oder 24-V-Notstrombetrieb z.B. über 2x optionale 12V Bleiakkus   TECHNISCHE DATEN: Eingangskanäle insgesamt 6 / Ausgangszonen: 4 Eingänge 2,5mV 5kohm sym. / 250mV 15kohm sym. (Mic/Line)               250mV 15kohm (Line) / 250mV 10kohm (Tel.-Paging) Frequenzbereich: 20-20000 Hz Klangregelung Tiefen +/- 10dB 100Hz / Klangregler Höhen +/- 10dB 10kHz Störabstand > 65 dB (Mic), > 87 dB (Line) Klirrfaktor: < 1 % Phantomspeisung zuschaltbar fals benötigt mit 15V für Electretmikrofone z.B. Schwanenhalsmmikro Netzspannung: 230VAC Netzfrequenz: 50 Hz Leistungsaufnahme Betrieb: 15VA Betriebsspannung (evtl. alternativ) DC 24V Stromstärke (evtl. alternativ) DC 500mA Zul. Einsatztemperatur: 0-40 °C Anschlüsse 4 x 6,3mm Kombibuchse XLR-Combo (Mic/Line) 2 x Cinch L/R (Line) 4 x 6,3mm Klinkenbuchse (Zonen-Eingänge) Schraub-/Steckterminal ( Paging )  Schraub-/Steckterminal (Gong-Taster) 1 x RJ45 ( PTT-Tischmikrofon ) 4 x XLR (Zonen-Ausgänge) 1 x 6,3mm Klinkenbuchse (Monitor) 1 x Cinch L/R (Record) Abmessungen Breite: 482 mm / Höhe: 90 mm / Tiefe: 305 mm 19zoll Rack tauglich mit 2HE = Höheneinheiten Gewicht: 5,8Kg   Optionales Zubehör fals benötigt z.B.  Bst-Nr 88-799-01280 = Tischmikrofon 4-Zonen Mikrofon mit 4x Tasten und Sprechtaste  Ähnliche Audiomatrix Geräte :  Bst-Nr 88-404-04040 = 4-Zonen Verstärker mit Audiomatrix 4x40W rms  bzw. 4x 65W Musikleistung  Bst Nr 88-404-04120 = 4-Zonen Verstärker mit Audiomatrix 4x120W rms bzw. 4x170W Musikleistung  Bst-Nr 88-404-04041 = 4-Zonen Audiomatrix ohne Endstufen ( Verstärker ) erhältlich

Der Multikanalverstärker bzw. Mehrzonenverstärker von WHD ist eine Multiroom-Audiolösung für bis zu fünf Lautsprecherzonen und stellt 5×50Watt RMS zur Verfügung.Ideal für Büroetagen, Hotelbetrieb, Gastronomie, Handel, öffentliche Gebäuden, Shops, Boutiquen, Arztpraxen, Lagerhallen, Betriebe, Einkaufscenter, Restaurants, Wellness-Bereichen, Wohnhäusern etc. uvm. Einfache Handhabung: Die Bedienung erfolgt direkt am Gerät per Drehregler.  Zudem gibt es einen Bass- und Höhenregler in jedem der 5-Zonen  Multikanalverstärker 5x50W rms ( 5x80W Musikleistung )  7x Eingänge pro Kanal frei wählbar Distribution Mixer Amplifier mit AudioMatrix für die Eingänge  Dieser Multikanalverstärker verfügt zudem über einen Muteeingang zur Stummschaltung auf der Rückseite  Technische Daten: 5-Zonen Verstärker mit 5x 50Watt rms Leistung bzw. 5x 80W Musikleistung zum Anschluss von 100V ELA-Lautsprecher und auch von aller Art von Lautsprechern mit 4-8ohm Impedanz Die Audiomatrix bietet pro Zone die Auswahlmöglichkeit von jeweils 1 aus 7 Tonquellen über einen Drehschalter an. Somit kann jeder Kanal eine andere Tonquelle haben, oder alle die selbe, wie Sie es wünschen. Klangregler je Zone: Bass- und Höhenregler Eingänge insgesamt 7 je Kanal jeweils frei über Drehschalter frei zuordenbar ( Audio-Matrix ) Anzahl der Mikrofoneingänge 2 = Mikrofon-1, Mikrofon-2 ( Front- und Rückseite )   Beide Eingänge für Mikrofon über 6,3mm Klinkenbuchse  6 Universal-Audioeingänge=  Aux 1, Aux 2, Aux-3, Aux-4, Aux-5, Aux-6 über Stereo-Cinch Eingänge.    Dort können aller Art von Zuspielern angeschlossen werden wie z.B. MP3-Player, Bluetooth-Empfänger, Tuner, CD-Player, SAT-Receiver, TV ... Notebook usw.  Es ist weiterhin pro Zone einstellbar, ob das Mikrofon 1 Priorität haben soll oder nicht; spricht man in dieses Mikrofon,   so werden alle anderen Tonquellen in den Zonen mit aktivierter Priorität ( Taster gedrückt ) kurz stumm z.B. für die Durchsage  geschaltet und man hört nur die Durchsage des Mikrofon 1. Integrierte Schutzfunktionen: Kurzschluss Temperatur Überlast Betriebsspannung: 220-240VAC typisch ( Einstellbar : 115V oder 230V AC ) Leistungsaufnahme 640W bei Nennleistung unter Vollast Verwendbar als Tischgerät oder in 483mm = 19zoll Racktauglich Ausgänge für 5 Zonen individuell regelbar ELA 100V sowie Niederohmigen 4-8ohm Ausgang alles über Schraubklemmen auf der Rückseite 5 Lautsprecherklemmleisten an der Rückseite. Jede Klemmleiste hat 4 Lautsprecherklemmen: COM / 4-8Ohm / 70V und 100V Frequenzbereich: 50.....15.000 Hz Abmessungen: Breite 425mm, Höhe 96mm, Tiefe 345mm *** Lieferung ohne 19zoll Bef.Ohren *** Gewicht: 16,2Kg Lieferung inkl. deutscher Bedienungsanleitung Unsere Empfehlung hierzu an Audio-Zuspielern z.B. wie folgt ( siehe auch im Zubehör-Register ): Art-Nr 58-400-18610 = Bluetooth Audio Empfänger bis 10m Reichweite mir TX+RX Akku Art-Nr 88-800-00857 = Universal Player 5-Kanal mit Bluetooth UKW FM USB SD MP3 Player 19zoll 1HE Art-Nr 88-810-00230 = Universal Player USB MP3 SD Bluetooth 19zoll-Single-Player 1HE  Art-Nr 84-760-00191 = WebRadio W-LAN LAN DAB+ UKW + Bluetooth Imperial

4-Zonen ELA Verstärker Mischverstärker mit professionellen Features für universelle "Multiroom"-Beschallungsanwendungen. 4x170Watt max. bzw. 4x120 Watt RMS 100V und 4/8-Ohm-Betrieb Optimale Ausnutzung der Leistungsgrenze und zuverlässiger Schutz der angeschlossenen Lautsprecher durch integrierten Limiter 3 Eingänge Mikrofon/Line über Kombibuchsen XLR/6,3mm Klinke 2 Eingänge Line-Stereo über Cinch-Buchsen Eingangskanäle mit Gaineinstellung und 2-fach-Klangregelung, Kanal-Mute-Schalter und Zonen-Routing-Schalter Mikrofoneingänge mit individuell zuschaltbarer +15V Phantomspannung Priority-Funktion für Kanäle 1-3 schaltbar Unabhängiger Paging-Eingang, auf alle Zonen routbar 4 Zonenausgänge, Lautsprecherzonen jeweils einzeln regelbar Zonen- und Monitor-Line-Ausgänge für weitere Verstärker oder Aufnahmegeräte Anschluss für Monitor-Lautsprecher LED VU Aussteuerungskontrolle über Zonen- und Monitor-VU-Meter Einstellbarer Kopfhörerausgang Stufenlos temperaturgeregelter Lüfter 19zoll RACK- bzw. SCHRANK EINBAU mit 3HE   230V Netzbetrieb 2 x Cinch L/R 100mV/30k Ausgangsleistung 4x 120WRMS / 4x 170W MAX Mic/Line 5mV/4k, 100mV/10k Tel. Paging Anschluß 40mV/5k für AB TK Anlage  Lautsprecheranschlüße über Schraubklemmen je Ausgangszone 70V 100V 4-ohm und 8-ohm  Monitor-Lautsprecher 8-ohm 1W Line (Zone) 1,7V, sym. Line (Mix-Out) 3,95V Frequenzbereich 50-17.000Hz 5x Bass - bzw. Tiefen-Regler: +/-10dB/100Hz 5x Höhen- bzw. Treble-Regler: +/-10dB/10kHz Mic/Line 3 x Klinken/XLR-Combo-Buchse, sym. TK Paging Anschluß über Schraubterminal Priority Schraubterminal Line (Zone) Schraubterminal Line (Mix-Out) Schraubterminal Kopfhörer = 3,5mm Stereo-Klinkenbuchse Lautsprecher (Monitor) Schraubterminal Lautsprecher (Zone) Schraubterminal Eingang der internen Stromversorgung über Kaltgerätebuchse Störabstand, Mic > 65dB / Störabstand, Line > 75dB / Klirrfaktor < 1% Zul. Einsatztemperatur 0-40 °C Stromversorgung 230V AC 50Hz Stromaufnahme max 1200VA Abmessungen 482 x 133 x 310mm  19zoll RACK- bzw. SCHRANK EINBAU mit 3HE   Gewicht 21kg *** das selbe Gerät mit 4x40W rms  bzw. 4x 65W Musikleistung erhältlich = Bst-Nr 88-404-04040 *** *** das selbe Gerät mit  4x120W rms bzw. 4x170W Musikleistung erhältlich = Bst Nr 88-404-04120 *** *** Neu das selbe Gerät ohne Endstufen ( Verstärker ) erhältlich = Bst-Nr 88-404-04041 ****

Cloud DCM1e mit RJ45 LAN Anschluss Multi Zonen Mischer mit extern abgesetzten Bedien-Terminals für jeden Raum individuell. Digitales System bzw. DIGITAL Mischer für Multi Zonen Anwendungen wie in Schulungsräumen, Konferenzräumen, Besprechungsräumen, Vortragsbetriebe, Mehrzonen Anwendungen auch für Tagungshotels, Wellnessbereiche, Kommunen, Schule, Tagungsräume usw. Auch ideal verwendbar bzw. kombinierbar in Verbindung mit Multimedia- und Präsentationsräumen mit Beamer, Smartboards usw. Perfekt geeignet für Anwendungen mit mehreren Zonen und Räumen Bis zu maximal 8 unterschiedliche Beschallungszonen können individuell per optionalem Bedienteil einfach gesteuert werden Optional erhältliche LCD Bedienteile für den jeweiligen Schulungsraum Optional erhältlich verschiedene Eingangsfelder für unterschiedeliche Anwendungsarten z.B. Audioeingang für Notebook, PC, MAC, CD oder DVD oder MP3 Player oder auch Mikrofone Audio Matrixfunktion, professioneller 8-Zonen Mischvorverstärker für allgemeine Beschallungsaufgaben Eingänge: 8x Universal-Line Eingänge und 4x Mikro Eingänge zuweisbar an die 8 Zonen-Ausgänge An den 8 Ausgängen können direkt 100V Verstärker oder auch Niederohmverstärker betrieben werden Individuelle Zuordnung für jede Zone via Display oder kostenfreier Software Umfangreiche Einstellmöglichkeiten wie Klangregelung Bässe, Höhen usw. Digitale Steuerung per RS-232 über Windows Software für individuelle Einstellungen Digitale Steuerung per LAN über Windows Browser für individuelle Einstellungen Prioritätseingang für optionales Durchsagemikrofon PM4/PM8 für Teilnehmerdurchsagen oder auch Alarmmeldungen LCD Menü Struktur + Musik + Routing + System + Prioritäten + Gruppen 8 Stereo Line-Eingänge 4 Mikrofon Eingänge und 1x Busmikrofon als weiteres Durchsagemikrofon für dem Emfang z.B. 8 symmetrische Ausgänge (2xStereo + 6x Mono) für Endstufen aller Art 19Zoll Racksystem für den Einbau in den Technikraum Technische Daten: Frequenzbereich: 20..20.000Hz + Noise: >90dB Klangregler (Equalizer) Höhern: +-14dB / Mitten: +-14dB/ Tiefen: +-14dB Eingänge: 8x Stereo Cinchbuchsen für Tuner, CD-, MP3 Player usw. 47kOhm Eingang 8 ist zusätzlich mit Klemmen versehen für Balanced Input (3pol) Eingänge: Mikrofon: 4x über RJ45 Buchsen über optionale Paneleingänge Eingang für 1-x Bus-Mikrofon für Durchsagen in jede Zone individuell Klemme (Paging) oder besser RJ45 (Cat5e) Audio-Ausgangsspannung für Endstufen 775mV üblich max. 2,6V +10dB Anschlüsse-Ausgänge zu den Endstufen: Schraubklemmen und Gain-Regler Anschlüsse für Ein-Ausgangspanel via RJ45 Buchse über Cat5 Verkabelung oder besser V24 (RS232) Port für die Einstellung über beiliegende Windows Software Mit dieser Software kann jedes Bedienterminal individuell eingestellt werden was es soll oder was der Bediener tun kann bzw. was nicht zusätzliche Anschlüsse für Kontakte die verschiedene Steuerfunktionen übernehmen können Beispiel: Trennwand auf = Zonen Zusammenschaltung der Deckenlautsprecher oder Wandlautsprecher .... usw. Stromversorgung: intern: 230Vac (100-240Vac 50-60hz) Abmessungen: B:483mm T:170mm H:88mm = 2HE 19zoll Rackeinbau Gewicht: 3,12kg Erweiterungen (Optionen siehe auch Zubehör-Reiter) 88-404-08003 = Selbe 8x8 Matrix jedoch mit RJ45 Netzwerk Ethernetanschluss 88-404-08010 = LCD Bedienteil (extern) CDR1F Black/Weiss or Silber 88-404-08030 = ME1 = Aktives Eingangsfeld mit zwei XLR Mikro-Inputs 88-404-08020 = LE1 = Aktives Eingangsfeld mit Stereo Line-Inputs (NB,PC,MP3...) 88-404-08040 = BE1 = Aktives Eingangsfeld mit zwei XLR Female Inputs 88-799-05000 = PM4 = Digitales 4 Zonen Durchsagemikrofon 88-799-05010 = PM8 = Digitales 8 Zonen Durchsagemikrofon 88-900-07500 = APART Apart-PA8250 8Kanal 4-8R 8x150/250W 43-890-00174 = ELA 100V Trafo im 19zoll Gehäuse 8x150W  99-500-00720 = Einspieler DVD CD Player für alle möglichen Zone 84-760-00300 = Einspieler UKW Tuner Radio für alle möglichen Zonen

8-Kanal Verstärker-Endstufe Multiroom Verstärker (ohne ELA Trafo Ausgang) mit max. 8x 200Watt max. bzw. 8x 160 Watt rms an 4-Ohm bzw. 4x 320 Watt bei Brückenbetrieb. Gesamtanschlußwert somit 1800 Watt. Dieser Verstärker eignet sich bestens für Multizonen Anwendungen bei denen mehrere verschiedene Räume oder Areas mit unterschiedlichen Lautsprechern beschallt werden sollen. Wahlweise kann ein Stereo Signal angeschlossen werden und an allen 8 Ausgängen ausgegeben werden oder es können bis zu 8 Einzelsignale angeschlossen werden, die dann am jeweiligen Ausgang anliegen.  8-Kanal-Verstärker für 4ohm, 8ohm, 16ohm Lautsprecher aller Art  mit integriertem Limiter Symmetrische Eingänge Hochpass-, Tiefpass-Filter pro Kanal zuschaltbar Rückseitige, manipulationsgeschützte Leveleinstellung 8-Ohm Brückenbetrieb möglich LED-VU-Meter und -Übersteuerungsanzeige (Clip) pro Kanal Soft-Start Groundlift-Schalter Lautsprecher-Einschaltverzögerung Lüfterkühlung Geschützt gegen Kurzschluss, Überhitzung und Gleichspannungsüberlagerung an den Ausgängen Technische Daten: Leistung: 8 x 200 Watt max. Musikleistung bzw. 8x 160 Watt rms an 4-Ohm oder 4x 320 Watt rms bei Brückenbetrieb oder 8x 100 Watt rms an 8-Ohm   Frequenzbereich: 12 Hz bis 20 KHz Bridge Mode schaltbar 7-fach LED VU-Meter je Kanal Eingänge: XLR-Buchsen / steckbare Klemmen Ausgänge: solide Klemmblöcke 8 Lautstärkeregler auf der Rückseite Limiter pro Kanal Ground Lift-Schalter gegen Brummschleifen Schaltbare Frequenzweiche pro Kanal / Trennfrequenz: 240Hz /Hoch- oder Tiefpass Lüftergekühlt Eingangsimpedanz: 12 kOhm (unsymmetrisch), 22 kOhm (symmetrisch)  Steuerelemente: Netzschalter, Gain-Regler (pro Kanal) Frequenzweiche an/aus (pro Kanal), Hoch-/Tiefpass (pro Kanal) Anzeige: Power, Bridge, Signal-Pegel LED-Kette, Limit Schutzschaltungen: Kurzschlussschutz, Strombegrenzung,Gleichspannungsschutz, Übertemperaturschutz, Soft-Start Bauweise: Stahlchassis, Frontplatte Alu Stromversorgung: 230 Volt AC 50Hz Leistungsaufnahme Betrieb 2400 VA Abmessungen: 482 x 132 x 310mm Korpuseinbautiefe: 320mm + 2cm  abstehende Bleche Gewicht: 19kg Empfehlung hierzu von uns je nach Anwendungsart :  Art-Nr 88-404-04041 = 4-Zonen Audiomatrix mit Mixer und 5x Eingängen ohne Endstufen Art-Nr 88-404-00090 = 4-Zonen Audiomatrix mit Mixer und 6x Eingängen ohne Endstufen zusätzlich mit Gong/Sirenen Schalteingang Art-Nr 88-404-08000 = 8-Zonen Audiomatrix Zonensteuergerät Prof. DCM1    Zusatzinfo dieses Modell ist wie folgt erhältlich :  Art-Nr 88-900-07940 = 4-Kanal Verstärker 4x200W bzw. Brückenbetrieb 2x320W rms 4-8-16ohm Ausgang  Art-Nr 88-900-07960 = 6-Kanal Verstärker 6x200W bzw. Brückenbetrieb 3x320W rms 4-8-16ohm Ausgang   Art-Nr 88-900-07990 = 8-Kanal Verstärker 8x200W bzw. Brückenbetrieb 4x320W rms 4-8-16ohm Ausgang

4-Zonen ELA Verstärker Mischverstärker mit professionellen Features für universelle "Multiroom"-Beschallungsanwendungen. 4x65 Watt max. bzw. 4x40 Watt RMS 100V und 4/8-Ohm-Betrieb Optimale Ausnutzung der Leistungsgrenze und zuverlässiger Schutz der angeschlossenen Lautsprecher durch integrierten Limiter 3 Eingänge Mikrofon/Line über Kombibuchsen XLR/6,3mm Klinke 2 Eingänge Line-Stereo über Cinch-Buchsen Eingangskanäle mit Gaineinstellung und 2-fach-Klangregelung, Kanal-Mute-Schalter und Zonen-Routing-Schalter Mikrofoneingänge mit individuell zuschaltbarer +15V Phantomspannung Priority-Funktion für Kanäle 1-3 schaltbar Unabhängiger Paging-Eingang, auf alle Zonen routbar 4 Zonenausgänge, Lautsprecherzonen jeweils einzeln regelbar Zonen- und Monitor-Line-Ausgänge für weitere Verstärker oder Aufnahmegeräte Anschluss für Monitor-Lautsprecher LED VU Aussteuerungskontrolle über Zonen- und Monitor-VU-Meter Einstellbarer Kopfhörerausgang Stufenlos temperaturgeregelter Lüfter 19zoll RACK- bzw. SCHRANK EINBAU mit 3HE   230V Netzbetrieb 2 x Cinch L/R 100mV/30k Ausgangsleistung 4x 40WRMS / 4x 65WMAX Mic/Line 5mV/4k, 100mV/10k Tel. Paging Anschluß 40mV/5k für AB TK Anlage  Lautsprecheranschlüsse über Schraubklemmen je Ausgangszone 70V 100V 4-ohm und 8-ohm  Monitor-Lautsprecher 8R/1W Line (Zone) 1,7V, sym. Line (Mix-Out) 3,95V Frequenzbereich 50-17.000Hz 5x Bass - bzw. Tiefen-Regler: +/-10dB/100Hz 5x Höhen- bzw. Treble-Regler: +/-10dB/10kHz Mic/Line 3 x Klinken/XLR-Combo-Buchse, sym. TK Paging Anschluß über Schraubterminal Priority Schraubterminal Line (Zone) Schraubterminal Line (Mix-Out) Schraubterminal Kopfhörer = 3,5mm Stereo-Klinkenbuchse Lautsprecher (Monitor) Schraubterminal Lautsprecher (Zone) Schraubterminal Eingang der internen Stromversorgung über Kaltgerätebuchse Störabstand, Mic > 65dB / Störabstand, Line > 75dB / Klirrfaktor < 1% Zul. Einsatztemperatur 0-40 °C Stromversorgung 230V AC 50Hz Stromaufnahme max 450VA Abmessungen 482 x 133 x 310mm  19zoll RACK- bzw. SCHRANK EINBAU mit 3HE   Gewicht 15kg *** Neu nun das selbe Gerät jedoch mit  4x120W rms bzw. 4x170W Musikleistung erhältlich = Bst Nr 88-404-04120 *** *** Neu das selbe Gerät ohne Endstufen ( Verstärker ) erhältlich = Bst-Nr 88-404-04041 ****
