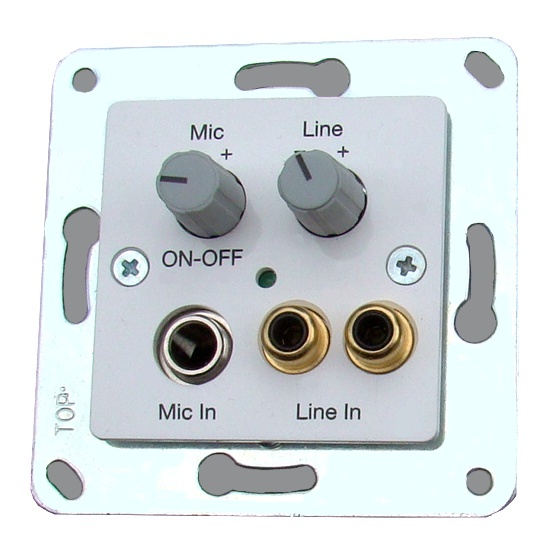

Vorverstärker UP Unterputz Mixer Mischpult ohne Aussenrahmen

1fach Blende Aussendeckblende Farbe Reinweiss RAL9010 glänzend 1fach Ausendeckblende Farbe Reinweiss RAL9010 Aussenabmessungen: 80x80mm. Innenfenster: 56x56mm  ( Standard 55 = für 55x55 Innenrahmen )  Standard 55 = System 55 = Innenrahmen = 55x55, 55x55mm Farbe: Reinweiss RAL9010 Hersteller Programm: GIRA Standard 55 Serie  Montagerichtung horizontal und vertikal Geeignet für Unterputz-Installation Ja Geeignet für Unterflurkanaldose Nein Geeignet für Geräteeinbaukanal Nein Flächenbündige Ausführung Nein Textfeld/Beschriftungsfläche Nein Werkstoff Kunststoff Werkstoffgüte Thermoplast Halogenfrei Nein Oberfläche sonstige Ausführung der Oberfläche glänzend Farbe weiß RAL-Nummer (ähnlich) 9010 Mit Klappdeckel Nein Schutzart (IP) IP21 Farbvariante reinweiß glänzend

Zwischenrahmen bzw. Zwischenblende Adapterblende für Fremdprodukte mit Innenrahmen 50x50mm wie Netzwerkdose, TV-Dose, UP-Verstärker etc. Adaptiert die 50x50mm Innenblende auf das 55x55mm Standard55 Schalterprogramm  Adapterrahmen mit quadratischem Ausschnitt für  Netzwerkdosen, TV-Dosen usw. mit Abdeckung (50 x 50 mm) auf ( 55 x 55 mm )  RAL-Nummer (ähnlich) 9010 Mit diesem Adapterrahmen und Abdeckrahmen lassen sich  Fremdgeräte mit quadratischer Zentralplatte (50 x 50 mm) z. B. der Firmen Telegärtner, Alcatel, AMP Econo Link System, Brand-Rex, BTR, Cellpack ITT Cannon Cat. 5, Deutsche Telekom, Drahtex, Hirose, Kannegieter BICC Brand Rex, Kerpen ELine 600, Krone, Molex, Nedap, Panduit, Quante, Reichle de Massari, Rutenbeck, Schumann Netzwerktechnik, HomeWay, Siemens ICCS 100, 300 und 600, Telegärtner, Telenorma, TKM usw.  in das Schalterprogramm von GIRA integrieren. Farbvariante reinweiß glänzend

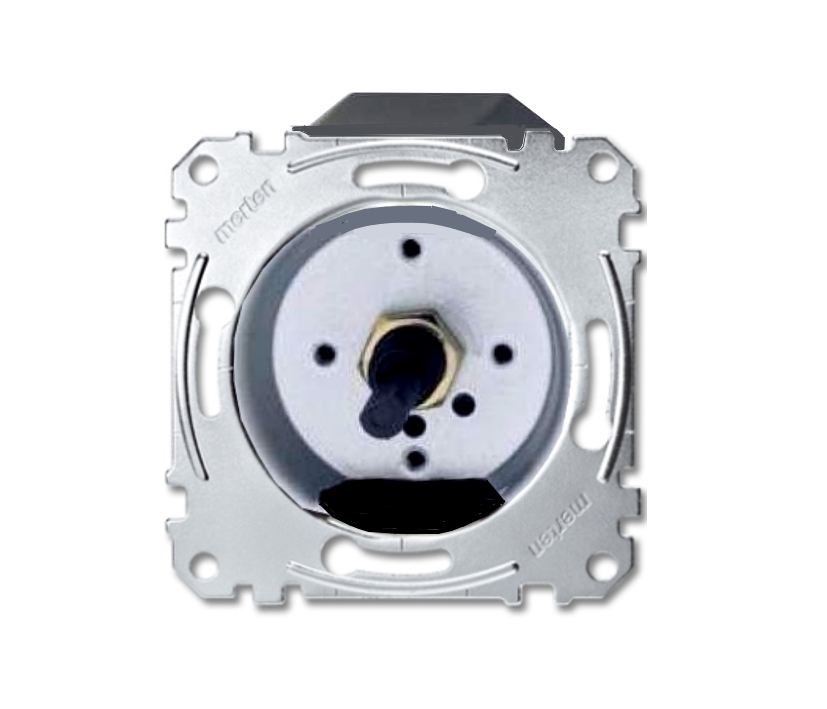

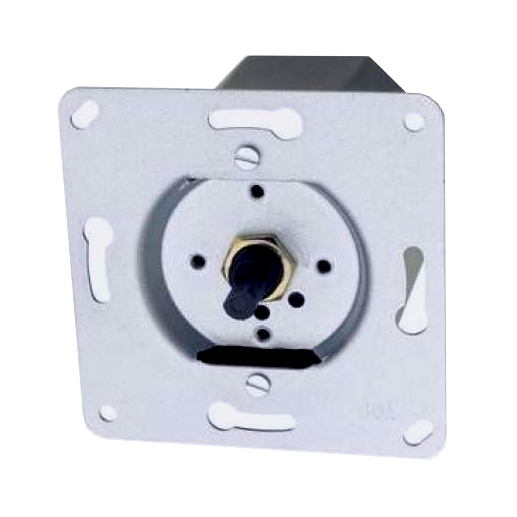

Verstärker Unterputz konzipiert für Musik oder auch Durchsagen in Räumen aller Art. Individuelle Lautstärkeregelung und Abschaltung in jedem Raum möglich Unterputz Verstärker mit max 20W Musikeistung für alle Lautsprechr mit 4ohm, 8ohm, 16ohm Impedanz. Geeignet für alle tiefen Schalterdosen für den Wandeinbau, Kabelkanal oder auch Tischeinbau ist möglich.  Dieser HiFi Verstärker ist ideal zur Erweiterung ihres HiFi-System, Multimedia, TV-System oder Beameranwendungen  Ideal in Verbindung mit Decken- und Wandlautsprecher im Wohnräumen, Konferenzräumen, Praxis, Praxen, Hotelzimmern, Badräumen, Multimediaraum in der Schule, Besprechungsräume, Wellnessbereich usw.  Die Einsatzmöglichkeiten sind sehr vielfältig z.B. zur Verstärkung des Signals von Badradios von Jung, Gira, Smartphone, Tablet, PC-Sound oder auch Beamer-Sound Ausgängen oder ähnliche Systeme.  Dieser UP-Verstärker ist mit einem Potentiometer mit Schalter bestückt. Somit kann die Lautstärke unabhängig geregelt und der Verstärker ein/ausgeschaltet werden. Die Metalltragplatte wird an einer Standard-Unterputzdose angeschraubt. Es müssen grundsätzlich tiefe Unterputz-Dosen ( Schwarze oder Orange ) verwendet werden.   Lieferung inkl. Aufkleber Volume wie in Abb. zu sehen ist Einbauverstärker ohne Aussenrahmen und ohne Knopf Die Zentralmetallplatte ist für das Berker Schalterprogramm ausgelegt. passend zum Schalterprogramm Serie: ARSYS, B.1, B.3, B.7, K.1, K.5, Modul2, S.1, Twinpoint Aussenrahmen und Knopf nicht anbei, immer extra bestellen bei ihrem Hausinstallateur  Reiner Unterputz Endverstärkermodul mit Lautstärkregler ( Stufenloses Poti mit Schalter ). Ein Universaler NF-Line-Eingang für aller Art von Tonquellen bzw. Audioquellen aller Art im Bereich NF-Audio 0,7V...5V Angeschlossen werden kann an den Eingang z.B. ein Smartphone, Tablet, PC-Sound oder auch Radio, CD-DVD Player etc.  Hierzu empfehlen wir dann den D-Type Basisträger Nr 85-771-03400 mit 6,3mm Klinken D-Type Buchse 39-859-00460  In Verbindung mit Mikrofonen aller Art empfehlen wir ein weiteres Modul = Vorverstärker Nr.: 88-450-02350 mit zu bestellen  Technische Daten: Eingang-Line: 700mV....5VAC NF-Audio typisch (47Kohm) Frequenzgang: 45...20.000Hz Betriebsspannung: 24V DC Gleichspannung  (22...26Vdc 770mA = max 1A) Netzteil optional  Leistung: 10Watt RMS Nennleistung bzw. 20Watt Musikleistung Ausgangsimpendanz für Lautsprechern 4....16-ohm oder auch ELA-100V Übertrager anschließbar. Abmessungen: Metallträger 71x71mm Merten / Klein  typisch  Rückseite: 53x53mm ( Schutzdeckel auf der Rückseite ) Einbautiefe 54-55mm Für den Unterputzinstallation müssen grundsätzlich tiefe UP-Dosen (60...63mm) verwendet werden. Potiachsen Durchmesser typisch 6,0mm ( Achse 1/3 angeschrägt ) Anschluss über rückseitig 6polige Schraubklemmleiste ( 2x 1,5qmm + 4x 0,75qmm ) Klemmen wie folgt:  +/- 24VDC / +/- Lautsprecher / +/- Audio Eingang Stromversorgung über externes Netzteil mit 24Vdc ( nicht anbei = Optional ) Zusatzinfo folgende Ausführungen sind erhältlich ( siehe auch im Zubehör-Register unten )  Bst.Nr.: 88-450-02360 = AMP10 zum JUNG  Schalterprogramm ( Unterschied nur die Metall-Trägerplatte )  Bst.Nr.: 88-450-02340 = AMP10 zum Merten Schalterprogramm ( Unterschied nur die Metall-Trägerplatte )  Bst.Nr.: 88-450-02370 = AMP10 zum GIRA   Schalterprogramm ( Unterschied nur die Metall-Trägerplatte ) Bst.Nr.: 88-450-02330 = AMP10 zum Berker  Schalterprogramm ( Unterschied nur die Metall-Trägerplatte )  Bst.Nr.: 88-450-02380 = AMP10 zum Busch-Jäger Schalterprogramm ( Unterschied nur die Metall-Trägerplatte )  Folgendes optionales Zubehör ist erhältlich ( je nach ihrer gewünschten Ausbaustufe ) : Bst.Nr: 88-450-02350 = UP-Mischpult ( 2Kanal Mixer ) mit div. Eingängen 6,3mm Klinke und Cinchbuchsen  Bst Nr: 85-771-03400 = UP Basisträger mit XLR D-Type Einsatz  Bst Nr: 39-859-00460 = D-Type Einsatz mit 6,3mm Klinkenbuche Bst Nr: 39-859-00190 = kurzer Adapter 6,3mm Klinkenstecker auf 3,5mm Klinkenbuchse Bst Nr: 41-109-00011 = kurzer Adapter 6,3mm Klinkenstecker auf Cinchbuchse  Stromversorgung für Verstärker  Bst Nr: 93-808-03485 = 230V AC Netzteil UP für Schalterdosen 24VDC 12W ( 53x25mm ) Bst Nr: 43-700-01100 = 230V AC Netzteil schmale Bauform auf 24VDC 40W ( 160x43x32mm )  Bst Nr  93-808-00515 = 230V AC Netzteil CASE Bauform auf 24VDC 25W ( 78x51x28mm ) Bst Nr  93-807-03328 = 230V AC Netzteil Hutschiene-Schaltschrank Bauform auf 24VDC 30W  Fragen ? oder ein PDF Angebot ? kein Problem einfach anrufen unter 07362-919093 ( weitere Infos siehe auch weitere Bilder ! )

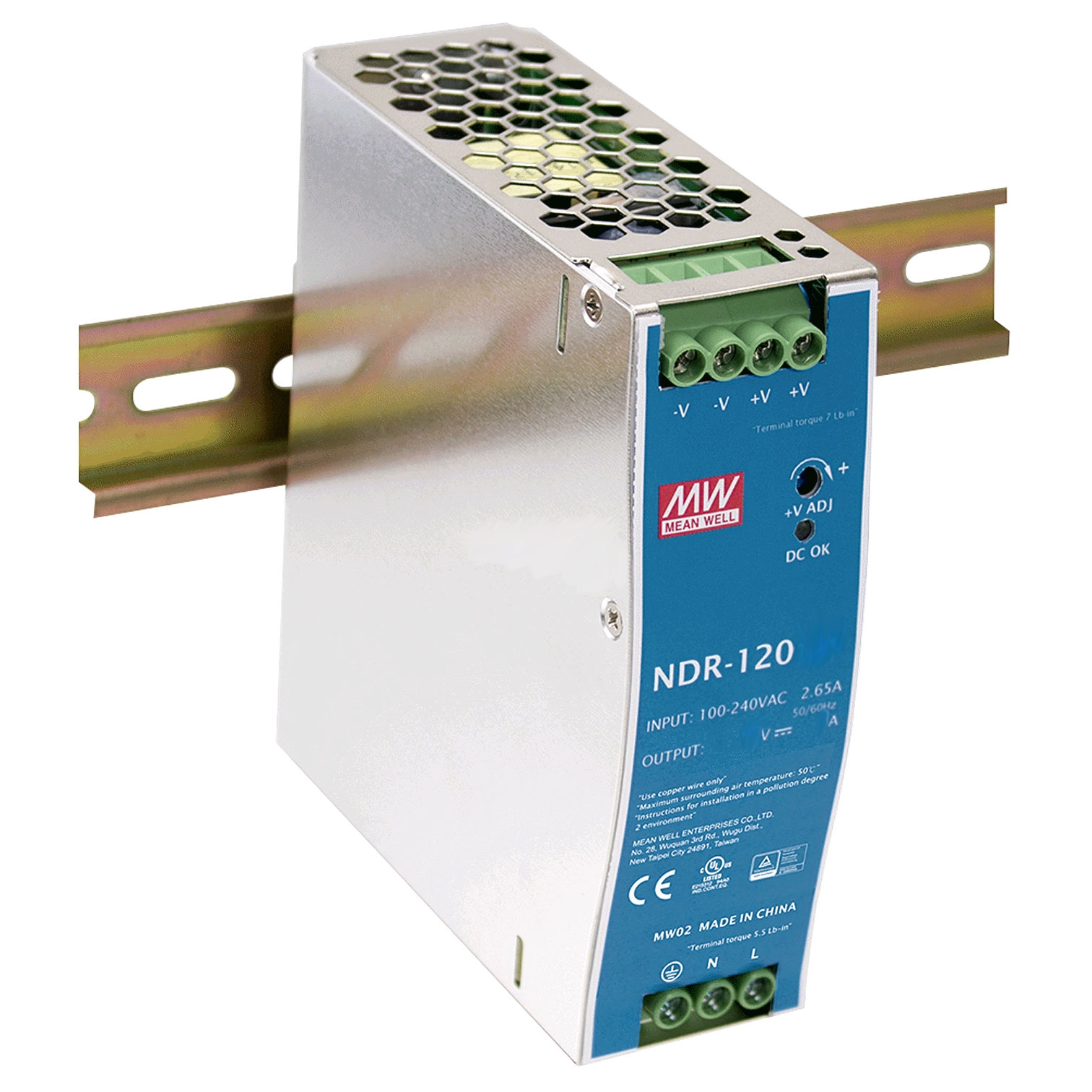

24V 5A Netzteil für die Hutschienen DIN Rail Montage  24Volt Netzteil mit 120-Watt Leistung. Ideal für alle 24Volt Verbraucher aller Art. Extrem stabiles und robustes 24V Industrienetzteil. Einsatzbereich Schaltschrankbau, Maschinenbau, LED Stromversorgung usw. stabilisierte 24Volt Ausgangsspannung Technische Daten: direkt auf 35mm DIN-Schiene montierbar berührsichere Schraubklemmen weiter Eingangsspannungsbereich Eingangsspannung: 230Vac typisch Weitebereichseingang: 90...264Vac Wechselstrom oder 127...370Vdc Gleichspannung Eingangsfrequenz: 47..63 Hz Ausgangsspannung: 24V DC stabilisierte Gleichspannung Ausgangspannung über Poti 24...28V nachstellbar Poti unterhalb der 4er Ausgangsklemme im Frontbereich Belastbarkeit Ausgang: 0-5A = max 5000mA bei 24V Mindestlast Nein Line Regulation: +/-2% Load Regulation: +/-1% Restwelligkeit: nur 100mV Voltage Tolerance: +/-2% Leistung: max 120Watt Effektivität: 88% 100% full load burn-in test Ausganggschutz (Überspannung): 29..33V Kurzschlusschutz: Ja automatisch Betriebstemperaturbereich: -20... +70 °C Überspannungsschutz: Ja 120-140% Leistungsbegrenzung Setup, Rise, Hold Time: 1200ms, 60ms, 16ms by 230V AC Over Load Protection: 105-150% of rate load Abmessungen: B: 40mm H: 125,2mm T: 113,5mm Gewicht: 0,6kg  Erfüllt Normen : Sicherheit : UL508,  BS EN/EN62368-1, EAC TP TC 004 approved;(meet BS EN/EN60204-1) RoHs : Ja  EMC Emission : Compliance to BS EN/EN55032 (CISPR32), BS EN/EN61204-3 Class B,                            BS EN/EN61000-3-2,-3, EAC TP TC 020 EMC Immunity : Compliance to BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN55024,                            BS EN/EN61000-6-2 (BS EN/EN50082-2),                            BS EN/EN61204-3, heavy industry level, criteria A, EAC TP TC 020

24V Netzteil. Direkt auf DIN-Schiene (Hutschiene) montierbar (Schaltschrank) universell verwendbar  geschlossene Bauform berührgeschützte Schraubanschlüsse Überlastschutz durch Strombegrenzung, auto recovery Überspannungsschutz · kurzschlussfest hoher Wirkungsgrad  LED-Anzeige für Power-On 100 % Burn-In-Test unter Volllast eingebauter Entstörfilter, geringe Restwelligkeit  Technische Daten HDR30-Serie:   Eingangsspannung 230VAC typisch Autom. Weitbereichseingang 85...264Vac oder 120...370Vdc  Now load power consumtion < 0,3Watt Integrierte LED Status Anzeige Anschluss über Schraubklemmen Ausgangsspannung: 24Volt DC  ( Gleichspannung) stabilisiert Feineinstellung über integr. Poti 21,6...29,0V Belastbarkeit-Leistung: 36-Watt  Ausgangsstrom: 0....1,5A Restwelligkeit: 150mV Spannungstoleranz: +/-1% Überspannungsschutz Ausgang : 30-36V DC Wirkungsgrad: 89%.  Überspannungsschutz: 105...160% Setup-Time: 500ms bei 230VAC Rise-Time: 50ms bei 230VAC Holdup-Time: 30ms bei 230VAC Betriebstemperaturbereich: - 30 ... + 70 °C Abmesungen siehe auch Zeichnung weitere Bilder Abm.: B:35mm H1:45mm für 45mm Schalttafelausbruch            H2: 63,35mm / H3: 90mm ) Gesamthöhe Klemme zu unten = H:58,4mm  Isolationsklasse II / Überspannungs-Kategorie: III  Vibrationsfest : 2G 10min ( 10-500Hz ) Sicherheitsstandards: UL62368-1, UL508, TUV BS EN/EN61558-2-16,       BS EN/EN61558-1,IEC62368-1, EAC TP TC 004, BSMI CNS14336-1 approved;       Design refer to TUV BS EN/EN62368- Gewicht: 0,12kg /

Blende 2fach Aussendeckblende Farbe Reinweiss RAL9010 2fach Ausendeckblende Farbe Reinweiss RAL9010 Aussenabmessungen: 80x160mm. Innenfenster: 56x56mm  ( Standard 55 = für 55x55 Innenrahmen )  Standard 55 = System 55 = Innenrahmen = 55x55, 55x55mm Farbe: Reinweiss RAL9010 Hersteller Programm: GIRA Standard 55 Serie  Montagerichtung horizontal und vertikal Geeignet für Unterputz-Installation Ja Geeignet für Unterflurkanaldose Nein Geeignet für Geräteeinbaukanal Nein Flächenbündige Ausführung Nein Textfeld/Beschriftungsfläche Nein Werkstoff Kunststoff Werkstoffgüte Thermoplast Halogenfrei Nein Oberfläche sonstige Ausführung der Oberfläche glänzend Farbe weiß RAL-Nummer (ähnlich) 9010 Mit Klappdeckel Nein Schutzart (IP) IP21 Farbvariante reinweiß glänzend

Verstärker Unterputz konzipiert für Musik oder auch Durchsagen in Räumen aller Art. Individuelle Lautstärkeregelung und Abschaltung in jedem Raum möglich Unterputz Verstärker mit max 20W Musikeistung für alle Lautsprechr mit 4ohm, 8ohm, 16ohm Impedanz. Geeignet für alle tiefen Schalterdosen für den Wandeinbau, Kabelkanal oder auch Tischeinbau ist möglich.  Dieser HiFi Verstärker ist ideal zur Erweiterung ihres HiFi-System, Multimedia, TV-System oder Beameranwendungen  Ideal in Verbindung mit Decken- und Wandlautsprecher im Wohnräumen, Konferenzräumen, Praxis, Praxen, Hotelzimmern, Badräumen, Multimediaraum in der Schule, Besprechungsräume, Wellnessbereich usw.  Die Einsatzmöglichkeiten sind sehr vielfältig z.B. zur Verstärkung des Signals von Badradios von Jung, Gira, Smartphone, Tablet, PC-Sound oder auch Beamer-Sound Ausgängen oder ähnliche Systeme.  Dieser UP-Verstärker ist mit einem Potentiometer mit Schalter bestückt. Somit kann die Lautstärke unabhängig geregelt und der Verstärker ein/ausgeschaltet werden. Die Metalltragplatte wird an einer Standard-Unterputzdose angeschraubt. Es müssen grundsätzlich tiefe Unterputz-Dosen ( Schwarze oder Orange ) verwendet werden.   Lieferung inkl. Aufkleber Volume wie in Abb. zu sehen ist Einbauverstärker ohne Aussenrahmen und ohne Knopf Die Zentralmetallplatte ist für das Merten /  Klein / Peha / Hager Schalterprogramm ausgelegt. passend zum Schalterprogramm Serie:  Merten = System-M, 1M, Antik-Fläche, Atelier,, Atelier-M, Artec, Epoca, M1, M-Arc, M-Plan, M-Smart, M-Star, Octo, Trancent Peha = Standard, Aura, Dialog, Nova,  Hager = Kallysto und Exclusv Design Gira: nur Edelstahl und S-Color  Aussenrahmen und Knopf nicht anbei, immer extra bestellen bei ihrem Hausinstallateur  Reiner Unterputz Endverstärkermodul mit Lautstärkregler ( Stufenloses Poti mit Schalter ). Ein Universaler NF-Line-Eingang für aller Art von Tonquellen bzw. Audioquellen aller Art im Bereich NF-Audio 0,7V...5V Angeschlossen werden kann an den Eingang z.B. ein Smartphone, Tablet, PC-Sound oder auch Radio, CD-DVD Player etc.  Hierzu empfehlen wir dann den D-Type Basisträger Nr 85-771-03400 mit 6,3mm Klinken D-Type Buchse 39-859-00460  In Verbindung mit Mikrofonen aller Art empfehlen wir ein weiteres Modul = Vorverstärker Nr.: 88-450-02350 mit zu bestellen  Technische Daten: Eingang-Line: 700mV....5VAC NF-Audio typisch (47Kohm) Frequenzgang: 45...20.000Hz Betriebsspannung: 24V DC Gleichspannung  (22...26Vdc 770mA = max 1A) Netzteil optional  Leistung: 10Watt RMS Nennleistung bzw. 20Watt Musikleistung Ausgangsimpendanz für Lautsprechern 4....16-ohm oder auch ELA-100V Übertrager anschließbar. Abmessungen: Metallträger 71x71mm Merten / Klein  typisch  Rückseite: 53x53mm ( Schutzdeckel auf der Rückseite ) Einbautiefe 54-55mm Für den Unterputzinstallation müssen grundsätzlich tiefe UP-Dosen (60...63mm) verwendet werden. Potiachsen Durchmesser typisch 6,0mm ( Achse 1/3 angeschrägt ) Anschluss über rückseitig 6polige Schraubklemmleiste ( 2x 1,5qmm + 4x 0,75qmm ) Klemmen wie folgt:  +/- 24VDC / +/- Lautsprecher / +/- Audio Eingang Stromversorgung über externes Netzteil mit 24Vdc ( nicht anbei = Optional ) Zusatzinfo folgende Ausführungen sind erhältlich ( siehe auch im Zubehör-Register unten )  Bst.Nr.: 88-450-02360 = AMP10 zum JUNG  Schalterprogramm ( Unterschied nur die Metall-Trägerplatte )  Bst.Nr.: 88-450-02340 = AMP10 zum Merten Schalterprogramm ( Unterschied nur die Metall-Trägerplatte )  Bst.Nr.: 88-450-02370 = AMP10 zum GIRA   Schalterprogramm ( Unterschied nur die Metall-Trägerplatte ) Bst.Nr.: 88-450-02330 = AMP10 zum Berker  Schalterprogramm ( Unterschied nur die Metall-Trägerplatte )  Bst.Nr.: 88-450-02380 = AMP10 zum Busch-Jäger Schalterprogramm ( Unterschied nur die Metall-Trägerplatte )  Folgendes optionales Zubehör ist erhältlich ( je nach ihrer gewünschten Ausbaustufe ) : Bst.Nr: 88-450-02350 = UP-Mischpult ( 2Kanal Mixer ) mit div. Eingängen 6,3mm Klinke und Cinchbuchsen  Bst Nr: 85-771-03400 = UP Basisträger mit XLR D-Type Einsatz  Bst Nr: 39-859-00460 = D-Type Einsatz mit 6,3mm Klinkenbuche Bst Nr: 39-859-00190 = kurzer Adapter 6,3mm Klinkenstecker auf 3,5mm Klinkenbuchse Bst Nr: 41-109-00011 = kurzer Adapter 6,3mm Klinkenstecker auf Cinchbuchse  Stromversorgung für Verstärker  Bst Nr: 93-808-03485 = 230V AC Netzteil UP für Schalterdosen 24VDC 12W ( 53x25mm ) Bst Nr: 43-700-01100 = 230V AC Netzteil schmale Bauform auf 24VDC 40W ( 160x43x32mm )  Bst Nr  93-808-00515 = 230V AC Netzteil CASE Bauform auf 24VDC 25W ( 78x51x28mm ) Bst Nr  93-807-03328 = 230V AC Netzteil Hutschiene-Schaltschrank Bauform auf 24VDC 30W  Fragen ? oder ein PDF Angebot ? kein Problem einfach anrufen unter 07362-919093 ( weitere Infos siehe auch weitere Bilder ! )

Verstärker Unterputz konzipiert für Musik oder auch Durchsagen in Räumen aller Art. Individuelle Lautstärkeregelung und Abschaltung in jedem Raum möglich Unterputz Verstärker mit max 20W Musikeistung für alle Lautsprechr mit 4ohm, 8ohm, 16ohm Impedanz. Geeignet für alle tiefen Schalterdosen für den Wandeinbau, Kabelkanal oder auch Tischeinbau ist möglich.  Dieser HiFi Verstärker ist ideal zur Erweiterung ihres HiFi-System, Multimedia, TV-System oder Beameranwendungen  Ideal in Verbindung mit Decken- und Wandlautsprecher im Wohnräumen, Konferenzräumen, Praxis, Praxen, Hotelzimmern, Badräumen, Multimediaraum in der Schule, Besprechungsräume, Wellnessbereich usw.  Die Einsatzmöglichkeiten sind sehr vielfältig z.B. zur Verstärkung des Signals von Badradios von Jung, Gira, Smartphone, Tablet, PC-Sound oder auch Beamer-Sound Ausgängen oder ähnliche Systeme.  Dieser UP-Verstärker ist mit einem Potentiometer mit Schalter bestückt. Somit kann die Lautstärke unabhängig geregelt und der Verstärker ein/ausgeschaltet werden. Die Metalltragplatte wird an einer Standard-Unterputzdose angeschraubt. Es müssen grundsätzlich tiefe Unterputz-Dosen ( Schwarze oder Orange ) verwendet werden.   Lieferung inkl. Aufkleber Volume wie in Abb. zu sehen ist Einbauverstärker ohne Aussenrahmen und ohne Knopf Die Zentralmetallplatte ist für das BJ = BuschJäger Schalterprogramm ausgelegt. passend zur BJ Schalterprogramm Serie: Alpha Nea, Alpha Exclusiv, Axcent, Busch-Duro, Carat, Future, Future-Linear, Impuls, pur Edelstahl, Reflex-SI, Solo,  Aussenrahmen und Knopf nicht anbei, immer extra bestellen bei ihrem Hausinstallateur oder hier im Shop  Reiner Unterputz Endverstärkermodul mit Lautstärkregler ( Stufenloses Poti mit Schalter ). Ein Universaler NF-Line-Eingang für aller Art von Tonquellen bzw. Audioquellen aller Art im Bereich NF-Audio 0,7V...5V Angeschlossen werden kann an den Eingang z.B. ein Smartphone, Tablet, PC-Sound oder auch Radio, CD-DVD Player etc.  Hierzu empfehlen wir dann den D-Type Basisträger Nr 85-771-03400 mit 6,3mm Klinken D-Type Buchse 39-859-00460  In Verbindung mit Mikrofonen aller Art empfehlen wir ein weiteres Modul = Vorverstärker Nr.: 88-450-02350 mit zu bestellen  Technische Daten: Eingang-Line: 700mV....5VAC NF-Audio typisch (47Kohm) Frequenzgang: 45...20.000Hz Betriebsspannung: 24V DC Gleichspannung  (22...26Vdc 770mA = max 1A) Netzteil optional  Leistung: 10Watt RMS Nennleistung bzw. 20Watt Musikleistung Ausgangsimpendanz für Lautsprechern 4....16-ohm oder auch ELA-100V Übertrager anschließbar. Abmessungen: Metallträger 70,5x70,5mm BuschJager typisch mit Stufen 62x62mm und 38x38mm Rückseite: 53x53mm ( Schutzdeckel auf der Rückseite ) Einbautiefe 54-55mm Für den Unterputzinstallation müssen grundsätzlich tiefe UP-Dosen (60...63mm) verwendet werden. Potiachsen Durchmesser typisch 6,0mm ( Achse 1/3 angeschrägt ) Anschluss über rückseitig 6polige Schraubklemmleiste ( 2x 1,5qmm + 4x 0,75qmm ) Klemmen wie folgt:  +/- 24VDC / +/- Lautsprecher / +/- Audio Eingang Stromversorgung über externes Netzteil mit 24Vdc ( nicht anbei = Optional ) Zusatzinfo folgende Ausführungen sind erhältlich ( siehe auch im Zubehör-Register unten )  Bst.Nr.: 88-450-02360 = AMP10 zum JUNG  Schalterprogramm ( Unterschied nur die Metall-Trägerplatte )  Bst.Nr.: 88-450-02340 = AMP10 zum Merten Schalterprogramm ( Unterschied nur die Metall-Trägerplatte )  Bst.Nr.: 88-450-02370 = AMP10 zum GIRA   Schalterprogramm ( Unterschied nur die Metall-Trägerplatte ) Bst.Nr.: 88-450-02330 = AMP10 zum Berker  Schalterprogramm ( Unterschied nur die Metall-Trägerplatte )  Bst.Nr.: 88-450-02380 = AMP10 zum Busch-Jäger Schalterprogramm ( Unterschied nur die Metall-Trägerplatte )  Folgendes optionales Zubehör ist erhältlich ( je nach ihrer gewünschten Ausbaustufe ) : Bst.Nr: 88-450-02350 = UP-Mischpult ( 2Kanal Mixer ) mit div. Eingängen 6,3mm Klinke und Cinchbuchsen  Bst Nr: 85-771-03400 = UP Basisträger mit XLR D-Type Einsatz  Bst Nr: 39-859-00460 = D-Type Einsatz mit 6,3mm Klinkenbuche Bst Nr: 39-859-00190 = kurzer Adapter 6,3mm Klinkenstecker auf 3,5mm Klinkenbuchse Bst Nr: 41-109-00011 = kurzer Adapter 6,3mm Klinkenstecker auf Cinchbuchse  Stromversorgung für Verstärker  Bst Nr: 93-808-03485 = 230V AC Netzteil UP für Schalterdosen 24VDC 12W ( 53x25mm ) Bst Nr: 43-700-01100 = 230V AC Netzteil schmale Bauform auf 24VDC 40W ( 160x43x32mm )  Bst Nr  93-808-00515 = 230V AC Netzteil CASE Bauform auf 24VDC 25W ( 78x51x28mm ) Bst Nr  93-807-03328 = 230V AC Netzteil Hutschiene-Schaltschrank Bauform auf 24VDC 30W  Folgende Blenden und Zubehör sind erhältlich : Für die Unterputz Installation:  Bst Nr: 99-300-03016  = Drehknopf mit Zeiger mit Zwischenrahmen 55x55mm  Reinweiss Bst Nr: 39-875-00830  = Blende BJ Zwischen-Rahmen Studioweiss 63x63mm auf 55x55mm  Bst Nr: 99-300-00780  = BJ Aussenrahmen 1-fach Serie Balance-SI Reinweiss glänzend 81x81mm ( Innen 56x56mm )  Bst Nr: 99-300-00782  = BJ Aussenrahmen 2-fach Serie Balance-SI Reinweiss glänzend Fragen ? oder ein PDF Angebot ? kein Problem einfach anrufen unter 07362-919093

Verstärker Unterputz konzipiert für Musik oder auch Durchsagen in Räumen aller Art. Individuelle Lautstärkeregelung und Abschaltung in jedem Raum möglich Unterputz Verstärker mit max 20W Musikeistung für alle Lautsprechr mit 4ohm, 8ohm, 16ohm Impedanz. Geeignet für alle tiefen Schalterdosen für den Wandeinbau, Kabelkanal oder auch Tischeinbau ist möglich.  Dieser HiFi Verstärker ist ideal zur Erweiterung ihres HiFi-System, Multimedia, TV-System oder Beameranwendungen  Ideal in Verbindung mit Decken- und Wandlautsprecher im Wohnräumen, Konferenzräumen, Praxis, Praxen, Hotelzimmern, Badräumen, Multimediaraum in der Schule, Besprechungsräume, Wellnessbereich usw.  Die Einsatzmöglichkeiten sind sehr vielfältig z.B. zur Verstärkung des Signals von Badradios von Jung, Gira, Smartphone, Tablet, PC-Sound oder auch Beamer-Sound Ausgängen oder ähnliche Systeme.  Dieser UP-Verstärker ist mit einem Potentiometer mit Schalter bestückt. Somit kann die Lautstärke unabhängig geregelt und der Verstärker ein/ausgeschaltet werden. Die Metalltragplatte wird an einer Standard-Unterputzdose angeschraubt. Es müssen grundsätzlich tiefe Unterputz-Dosen ( Schwarze oder Orange ) verwendet werden.   Lieferung inkl. Aufkleber Volume und runder Kunststoffplatte mit Lautsprecher- und Halbmond-Symbol wie in Abb. zu sehen ist Einbauverstärker ohne Aussenrahmen und ohne Knopf Die Zentralmetallplatte ist für das Gira Schalterprogramm ausgelegt. passend zur GIRA Schalterprogramm Serie: System-55, ClassiX, E2, Event, Esprit und Standard-55 Aussenrahmen und Knopf nicht anbei, immer extra bestellen bei ihrem Hausinstallateur oder hier im Shop  Reiner Unterputz Endverstärkermodul mit Lautstärkregler ( Stufenloses Poti mit Schalter ). Ein Universaler NF-Line-Eingang für aller Art von Tonquellen bzw. Audioquellen aller Art im Bereich NF-Audio 0,7V...5V Angeschlossen werden kann an den Eingang z.B. ein Smartphone, Tablet, PC-Sound oder auch Radio, CD-DVD Player etc.  Hierzu empfehlen wir dann den D-Type GIRA-Basisträger Nr 85-771-03400 mit 6,3mm Klinken D-Type Buchse 39-859-00460  In Verbindung mit Mikrofonen aller Art empfehlen wir ein weiteres Modul = Vorverstärker Nr.: 88-450-02350 mit zu bestellen  Technische Daten: Eingang-Line: 700mV....5VAC NF-Audio typisch (47Kohm) Frequenzgang: 45...20.000Hz Betriebsspannung: 24V DC Gleichspannung  (22...26Vdc 770mA = max 1A) Netzteil optional  Leistung: 10Watt RMS Nennleistung bzw. 20Watt Musikleistung Ausgangsimpendanz für Lautsprechern 4....16-ohm oder auch ELA-100V Übertrager anschließbar. Abmessungen: Metallträger 71x71mm GIRA typisch Rückseite: 53x53mm ( Schutzdeckel auf der Rückseite ) Einbautiefe 51mm Für den Unterputzinstallation müssen grundsätzlich tiefe UP-Dosen (60...63mm) verwendet werden. Potiachsen Durchmesser typisch 6,0mm ( Achse 1/3 angeschrägt ) Anschluss über rückseitig 6polige Schraubklemmleiste ( 2x 1,5qmm + 4x 0,75qmm ) Klemmen wie folgt:  +/- 24VDC / +/- Lautsprecher / +/- Audio Eingang Stromversorgung über externes Netzteil mit 24Vdc ( nicht anbei = Optional ) Zusatzinfo folgende Ausführungen sind erhältlich ( siehe auch im Zubehör-Register unten )  Bst.Nr.: 88-450-02360 = AMP10 zum JUNG  Schalterprogramm ( Unterschied nur die Metall-Trägerplatte )  Bst.Nr.: 88-450-02340 = AMP10 zum Merten Schalterprogramm ( Unterschied nur die Metall-Trägerplatte )  Bst.Nr.: 88-450-02370 = AMP10 zum GIRA   Schalterprogramm ( Unterschied nur die Metall-Trägerplatte ) Bst.Nr.: 88-450-02330 = AMP10 zum Berker  Schalterprogramm ( Unterschied nur die Metall-Trägerplatte )  Bst.Nr.: 88-450-02380 = AMP10 zum Busch-Jäger Schalterprogramm ( Unterschied nur die Metall-Trägerplatte )  Folgendes optionales Zubehör ist erhältlich ( je nach ihrer gewünschten Ausbaustufe ) : Bst.Nr: 88-450-02350 = UP-Mischpult ( 2Kanal Mixer ) mit div. Eingängen 6,3mm Klinke und Cinchbuchsen  Bst Nr: 85-771-03400 = UP GIRA-Basisträger mit XLR D-Type Einsatz  Bst Nr: 39-859-00460 = D-Type Einsatz mit 6,3mm Klinkenbuche Bst Nr: 39-859-00190 = kurzer Adapter 6,3mm Klinkenstecker auf 3,5mm Klinkenbuchse Bst Nr: 41-109-00011 = kurzer Adapter 6,3mm Klinkenstecker auf Cinchbuchse  Bst Nr: 43-700-01100 = 230V AC Netzteil schmale Bauform auf 24VDC 40W ( 160x43x32mm )  Bst Nr  93-808-00515 = 230V AC Netzteil CASE Bauform auf 24VDC 25W ( 78x51x28mm ) Bst Nr  93-807-03328 = 230V AC Netzteil Hutschiene-Schaltschrank Bauform auf 24VDC 30W  Folgende Blenden und Zubehör sind erhältlich : Für die Unterputz Installation:  Bst Nr: 99-300-03016  = Drehknopf mit Zeiger mit Zwischenrahmen 55x55mm  Reinweiss Bst. Nr: 99-300-00702 = 1-fach Aussenrahmen GIRA Reinweiss Glanz 80x80mm ( Innen 56x56mm )  Bst. Nr: 99-300-00770 = 2-fach Aussenrahmen GIRA Reinweiss Glanz Bst. Nr: 99-300-00773 = 3-fach Aussenrahmen GIRA Reinweiss Glanz Bst. Nr: 99-300-00774 = 4-fach Aussenrahmen GIRA Reinweiss Glanz Bst. Nr: 99-300-00775 = 5-fach Aussenrahmen GIRA Reinweiss Glanz  Fragen ? oder ein PDF Angebot ? kein Problem einfach anrufen unter 07362-919093

Verstärker Unterputz konzipiert für Musik oder auch Durchsagen in Räumen aller Art. Individuelle Lautstärkeregelung und Abschaltung in jedem Raum möglich Unterputz Verstärker mit max 20W Musikeistung für alle Lautsprechr mit 4ohm, 8ohm, 16ohm Impedanz. Geeignet für alle tiefen Schalterdosen für den Wandeinbau, Kabelkanal oder auch Tischeinbau ist möglich.  Dieser HiFi Verstärker ist ideal zur Erweiterung ihres HiFi-System, Multimedia, TV-System oder Beameranwendungen  Ideal in Verbindung mit Decken- und Wandlautsprecher im Wohnräumen, Konferenzräumen, Praxis, Praxen, Hotelzimmern, Badräumen, Multimediaraum in der Schule, Besprechungsräume, Wellnessbereich usw.  Die Einsatzmöglichkeiten sind sehr vielfältig z.B. zur Verstärkung des Signals von Badradios von Jung, Gira, Smartphone, Tablet, PC-Sound oder auch Beamer-Sound Ausgängen oder ähnliche Systeme.  Dieser UP-Verstärker ist mit einem Potentiometer mit Schalter bestückt. Somit kann die Lautstärke unabhängig geregelt und der Verstärker ein/ausgeschaltet werden. Die Metalltragplatte wird an einer Standard-Unterputzdose angeschraubt. Es müssen grundsätzlich tiefe Unterputz-Dosen ( Schwarze oder Orange ) verwendet werden.   Konzipiert für die komfortable Verbreitung von Audio und Musik in verschiedene Räumen  geeignet für Wohnhäuser, kleine Schulungsräume, Praxen, Büro, Kino usw. Ansteuerung MP3-, CD-Player, NB-PC-Sound oder auch von TV usw. Individuelle Lautstärkeregelung und Abschaltung in jedem Raum möglich Unterputz Verstärkermodul mit Lautstärkregler (Stufenloses Poti) Ein Universal Line-Eingang für aller Art von NF-Ton bzw. Audioquellen oder in Verbindung mit dem Vorverstärker Nr.: 88-450-02350 (siehe Zubehör) Einbaudurchmesser: 60mm / Einbautiefe: 49mm Anschluss über rückseitig abnehmbare 6-polige Schraubklemmleiste Stromversorgung über externes 24V DC Netzteil (Optional) Passend für handelsübliche Unterputz-Dosen Unterputzverstärker mit 10/20 Watt ohne Blende, Knopf, Rahmen (Optional erhältlich) Zentral-Basis-Metallplatte ist für das Jung Schalterprogramm ausgelegt passend zum Jung Schalterprogramm der Serie: A500, CD500, CD-Plus, Edelstahl, LS990, SL500 sowie ELSO: Fashion, Novia und Scala. Rahmen und Knopf nicht anbei, extra zu bestellen bei ihrem Elektro-Installateur je nach Schalterprogramm dann z.B. Dimmerblende mit Knopf oder Jalousienblende mit Knopf siehe auch weitere Abbildungen. Je nach dem was Ihnen Optisch am besten gefällt. Ansatz Jung Nummer CD500 = Aussenrahmen CD581W (Weiss) oder CD581WW in Alpinweiss Drehschalter Serie CD500 = 541Z (Weiss) oder in Alpinweiss = CD541WW oder auch z.B. Weiss AS581 Alpinweiss AS581WW or CD540WW oder bei A-Serie dann A541WW oder auch Serie LS941 or LS940.20WW oder in Schwarz A540.20SW or A541SW usw.  Technische Daten: Leistung: 10Watt Nennleistung bzw. 20Watt Musikleistung Eingang: NF-Audio 700mV....5VAC NF-Audio Eingangsimpedanz Mic/Line 47kOhm Frequenzbereich: 45...20.000Hz Betriebsspannung: 24VDC (22-26VDC 770mA) Ausgangsimpedanz zu den Lautsprechern 4...16-Ohm Max. Anzahl Lspr. bei 4-Ohm = max. 1 Stück Max. Anzahl Lspr. bei 8-Ohm = max. 2 Stück Max. Anzahl Lspr. bei 20-Ohm = max. 5 Stück Schraubanschluss 6-polig ( +/-24VDC / +/- NF-Eingang / +/- Lautsprecher ) Abmessungen Bautiefe: 46mm passendes Zubehör siehe (Zubehör-Register) Zusatzinfo folgende Ausführungen sind erhältlich ( siehe auch im Zubehör-Register unten )  Bst.Nr.: 88-450-02360 = AMP10 zum JUNG  Schalterprogramm ( Unterschied nur die Metall-Trägerplatte )  Bst.Nr.: 88-450-02340 = AMP10 zum Merten Schalterprogramm ( Unterschied nur die Metall-Trägerplatte )  Bst.Nr.: 88-450-02370 = AMP10 zum GIRA   Schalterprogramm ( Unterschied nur die Metall-Trägerplatte ) Bst.Nr.: 88-450-02330 = AMP10 zum Berker  Schalterprogramm ( Unterschied nur die Metall-Trägerplatte )  Bst.Nr.: 88-450-02380 = AMP10 zum Busch-Jäger Schalterprogramm ( Unterschied nur die Metall-Trägerplatte )  Folgendes optionales Zubehör ist erhältlich ( je nach ihrer gewünschten Ausbaustufe ) : Bst.Nr: 88-450-02350 = UP-Mischpult ( 2Kanal Mixer ) mit div. Eingängen 6,3mm Klinke und Cinchbuchsen  Bst Nr: 85-771-03400 = UP Basisträger mit XLR D-Type Einsatz  Bst Nr: 39-859-00460 = D-Type Einsatz mit 6,3mm Klinkenbuche Bst Nr: 39-859-00190 = kurzer Adapter 6,3mm Klinkenstecker auf 3,5mm Klinkenbuchse Bst Nr: 41-109-00011 = kurzer Adapter 6,3mm Klinkenstecker auf Cinchbuchse  Stromversorgung für Verstärker  Bst Nr: 93-808-03485 = 230V AC Netzteil UP für Schalterdosen 24VDC 12W ( 53x25mm ) Bst Nr: 43-700-01100 = 230V AC Netzteil schmale Bauform auf 24VDC 40W ( 160x43x32mm )  Bst Nr  93-808-00515 = 230V AC Netzteil CASE Bauform auf 24VDC 25W ( 78x51x28mm ) Bst Nr  93-807-03328 = 230V AC Netzteil Hutschiene-Schaltschrank Bauform auf 24VDC 30W
