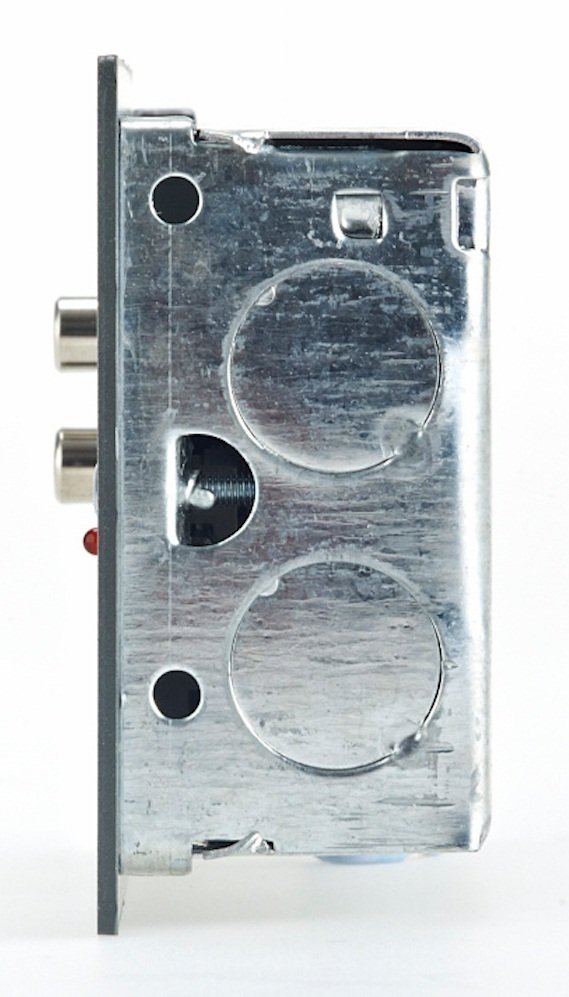

Multi Zonen Line Eingangsfeld LE1 zu DCM1

Cloud ME1 in Weiss Aktives Eingangsfeld mit zwei XLR 3pol Eingänge, Pegelkontrolle, und 2 Band EQ Ideal für das Einspeisen von Mikrofonsignalen Stromversorgung über Matrix DCM1 +/-12Vdc 22mA Anschluss über RJ45 Cat5e Buchse 8-adrig vollbelegt PS: Es können mehrerer Eingangsfelder auf einen Strang verschaltet werden  Max Anschlusskabellänge: 200m Abmessungen: 146 x 86 x 40mm Inkl. Einbau Metallkasten für UP Einbau ZUSATZINFO: auch in Schwrz erhältlich = Bst.Nr.: 88-404-08030

Cloud DCM1e mit RJ45 LAN Anschluss Multi Zonen Mischer mit extern abgesetzten Bedien-Terminals für jeden Raum individuell. Digitales System bzw. DIGITAL Mischer für Multi Zonen Anwendungen wie in Schulungsräumen, Konferenzräumen, Besprechungsräumen, Vortragsbetriebe, Mehrzonen Anwendungen auch für Tagungshotels, Wellnessbereiche, Kommunen, Schule, Tagungsräume usw. Auch ideal verwendbar bzw. kombinierbar in Verbindung mit Multimedia- und Präsentationsräumen mit Beamer, Smartboards usw. Perfekt geeignet für Anwendungen mit mehreren Zonen und Räumen Bis zu maximal 8 unterschiedliche Beschallungszonen können individuell per optionalem Bedienteil einfach gesteuert werden Optional erhältliche LCD Bedienteile für den jeweiligen Schulungsraum Optional erhältlich verschiedene Eingangsfelder für unterschiedeliche Anwendungsarten z.B. Audioeingang für Notebook, PC, MAC, CD oder DVD oder MP3 Player oder auch Mikrofone Audio Matrixfunktion, professioneller 8-Zonen Mischvorverstärker für allgemeine Beschallungsaufgaben Eingänge: 8x Universal-Line Eingänge und 4x Mikro Eingänge zuweisbar an die 8 Zonen-Ausgänge An den 8 Ausgängen können direkt 100V Verstärker oder auch Niederohmverstärker betrieben werden Individuelle Zuordnung für jede Zone via Display oder kostenfreier Software Umfangreiche Einstellmöglichkeiten wie Klangregelung Bässe, Höhen usw. Digitale Steuerung per RS-232 über Windows Software für individuelle Einstellungen Digitale Steuerung per LAN über Windows Browser für individuelle Einstellungen Prioritätseingang für optionales Durchsagemikrofon PM4/PM8 für Teilnehmerdurchsagen oder auch Alarmmeldungen LCD Menü Struktur + Musik + Routing + System + Prioritäten + Gruppen 8 Stereo Line-Eingänge 4 Mikrofon Eingänge und 1x Busmikrofon als weiteres Durchsagemikrofon für dem Emfang z.B. 8 symmetrische Ausgänge (2xStereo + 6x Mono) für Endstufen aller Art 19Zoll Racksystem für den Einbau in den Technikraum Technische Daten: Frequenzbereich: 20..20.000Hz + Noise: >90dB Klangregler (Equalizer) Höhern: +-14dB / Mitten: +-14dB/ Tiefen: +-14dB Eingänge: 8x Stereo Cinchbuchsen für Tuner, CD-, MP3 Player usw. 47kOhm Eingang 8 ist zusätzlich mit Klemmen versehen für Balanced Input (3pol) Eingänge: Mikrofon: 4x über RJ45 Buchsen über optionale Paneleingänge Eingang für 1-x Bus-Mikrofon für Durchsagen in jede Zone individuell Klemme (Paging) oder besser RJ45 (Cat5e) Audio-Ausgangsspannung für Endstufen 775mV üblich max. 2,6V +10dB Anschlüsse-Ausgänge zu den Endstufen: Schraubklemmen und Gain-Regler Anschlüsse für Ein-Ausgangspanel via RJ45 Buchse über Cat5 Verkabelung oder besser V24 (RS232) Port für die Einstellung über beiliegende Windows Software Mit dieser Software kann jedes Bedienterminal individuell eingestellt werden was es soll oder was der Bediener tun kann bzw. was nicht zusätzliche Anschlüsse für Kontakte die verschiedene Steuerfunktionen übernehmen können Beispiel: Trennwand auf = Zonen Zusammenschaltung der Deckenlautsprecher oder Wandlautsprecher .... usw. Stromversorgung: intern: 230Vac (100-240Vac 50-60hz) Abmessungen: B:483mm T:170mm H:88mm = 2HE 19zoll Rackeinbau Gewicht: 3,12kg Erweiterungen (Optionen siehe auch Zubehör-Reiter) 88-404-08003 = Selbe 8x8 Matrix jedoch mit RJ45 Netzwerk Ethernetanschluss 88-404-08010 = LCD Bedienteil (extern) CDR1F Black/Weiss or Silber 88-404-08030 = ME1 = Aktives Eingangsfeld mit zwei XLR Mikro-Inputs 88-404-08020 = LE1 = Aktives Eingangsfeld mit Stereo Line-Inputs (NB,PC,MP3...) 88-404-08040 = BE1 = Aktives Eingangsfeld mit zwei XLR Female Inputs 88-799-05000 = PM4 = Digitales 4 Zonen Durchsagemikrofon 88-799-05010 = PM8 = Digitales 8 Zonen Durchsagemikrofon 88-900-07500 = APART Apart-PA8250 8Kanal 4-8R 8x150/250W 43-890-00174 = ELA 100V Trafo im 19zoll Gehäuse 8x150W  99-500-00720 = Einspieler DVD CD Player für alle möglichen Zone 84-760-00300 = Einspieler UKW Tuner Radio für alle möglichen Zonen

Digitales Achtzonen Durchsagenmikrofon Tasten: 8x Zonendirektwahl / 4xGruppentaste / 1x Alle Zonen zusammen / 1x Clear / 1x Sprechen (Talk) Integrierte Gongfunktion die je nach Nutzungsart individuell eingestellt werden kann Digitales Interface Integriert via RJ45 Buchse Cat5e in verbindung mit DCM1 RJ45 Buchse 8-polig vollbelegt max. Kabellänge: 100m Zusätzlich 6,3mm Klinkenbuchse mit analogem Ausgang integriert Integrierte Stromversorgungsbuchse bei Betrieb über nicht digitales Systeme Nur dann wird optional ein externes Netzteil 12/24VDC 500mA benötigt Mikrofon Unidirectionales Electret Mikrofon Empfindlichkeit: 68dB Mikro-Frequenzbereich: 80-16.000Hz Abmessungen: 245 x 170 x 300mm (Höhe Grundplatte: 65mm) Gewicht: 1,4kg

Clod PM4 Digitales Vierzonen Durchsagenmikrofon Tasten: 4x Zonendirektwahl / 4x Gruppentaste / 1x Alle Zonen zusammen / 1x Clear / 1x Sprechen (Talk) Integrierte Gongfunktion die je nach Nutzungsart individuell eingestellt werden kann Digitales Interface Integriert via RJ45 Buchse Cat5e in Verbindung mit DCM1 RJ45 Buchse 8-polig vollbelegt max. Kabellänge: 100m Zusätzlich 6,3mm Klinkenbuchse mit analogem Ausgang integriert Integrierte Stromversorgungsbuchse bei Betrieb über nicht digitale Systeme Nur dann wird optional ein externes Netzteil 12/24Vdc 500mA benötigt Mikrofon Unidirectionales Electret Mikrofon Empfindlichkeit: 68dB Mikro-Frequenzbereich: 80-16.000Hz Abmessungen: 245 x 170 x 300mm (Höhe Grundplatte: 65mm) Gewicht: 1,2kg

Cloud ME1 in Schwarz Aktives Eingangsfeld mit zwei XLR 3pol Eingänge, Pegelkontrolle, und 2 Band EQ Ideal für das Einspeisen von Mikrofonsignalen Stromversorgung über Matrix DCM1 +/-12Vdc 22mA Anschluss über RJ45 Cat5e Buchse 8-adrig vollbelegt PS: Es können mehrerer Eingangsfelder auf einen Strang verschaltet werden  Max Anschlusskabellänge: 200m Abmessungen: 146 x 86 x 40mm Inkl. Einbau Metallkasten für UP Einbau INFO: Auch in Weiss erhältlich = Bst.Nr.: 88-404-08035

Bedienteil für die Zone bzw. den Raum Einbau Bedieneinheit Kontrollmodul für Musikquelle, Pegel, Mikrofone etc. und Gruppierung LCD Display beleuchtet 16x2 Character Blue White Bedienknöpfe 5 Push Buttons Stromversorgung über Matrix DCM1 12-24Vdc 50mA Anschluss über RJ45 Cat5e Buchse (Protokoll CAN Bus) Max Anschlusskabellänge: 1000m Abmessungen: 150 x 90 x 40mm Inkl. Einbau Metall-UP-Kasten für UP Einbau Bautiefe: 47mm

Cloud DCM1 Multi Zonen Mischer mit extern abgesetzten Bedien-Terminals für jeden Raum individuell. Digitales System bzw. DIGITAL Mischer für Multi Zonen Anwendungen wie in Schulungsräumen, Konferenzräumen, Besprechungsräumen, Vortragsbetriebe, Mehrzonen Anwendungen auch für Tagungshotels, Wellnessbereiche, Kommunen, Schule, Tagungsräume usw. Auch ideal verwendbar bzw. kombinierbar in Verbindung mit Multimedia- und Präsentationsräumen mit Beamer, Smartboards usw. Perfekt geeignet für Anwendungen mit mehreren Zonen und Räumen Bis zu maximal 8 unterschiedliche Beschallungszonen können individuell per optionalem Bedienteil einfach gesteuert werden Optional erhältliche LCD Bedienteile für den jeweiligen Schulungsraum Optional erhältlich verschiedene Eingangsfelder für unterschiedeliche Anwendungsarten z.B. Audioeingang für Notebook, PC, MAC, CD oder DVD oder MP3 Player oder auch Mikrofone Audio Matrixfunktion, professioneller 8-Zonen Mischvorverstärker für allgemeine Beschallungsaufgaben Eingänge: 8x Universal-Line Eingänge und 4x Mikro Eingänge zuweisbar an die 8 Zonen-Ausgänge An den 8 Ausgängen können direkt 100V Verstärker oder auch Niederohmverstärker betrieben werden Individuelle Zuordnung für jede Zone via Display oder kostenfreier Software Umfangreiche Einstellmöglichkeiten wie Klangregelung Bässe, Höhen usw. Digitale Steuerung per RS-232 über Windows Software für individuelle Einstellungen Prioritätseingang für optionales Durchsagemikrofon PM4/PM8 für Teilnehmerdurchsagen oder auch Alarmmeldungen LCD Menü Struktur + Musik + Routing + System + Prioritäten + Gruppen 8 Stereo Line-Eingänge 4 Mikrofon Eingänge und 1x Busmikrofon als weiteres Durchsagemikrofon für dem Emfang z.B. 8 symmetrische Ausgänge (2xStereo + 6x Mono) für Endstufen aller Art 19Zoll Racksystem für den Einbau in den Technikraum Technische Daten: Frequenzbereich: 20..20.000Hz + Noise: >90dB Klangregler (Equalizer) Höhern: +-14dB / Mitten: +-14dB/ Tiefen: +-14dB Eingänge: 8x Stereo Cinchbuchsen für Tuner, CD-, MP3 Player usw. 47kOhm Eingang 8 ist zusätzlich mit Klemmen versehen für Balanced Input (3pol) Eingänge: Mikrofon: 4x über RJ45 Buchsen über optionale Paneleingänge Eingang für 1-x Bus-Mikrofon für Durchsagen in jede Zone individuell Klemme (Paging) oder besser RJ45 (Cat5e) Audio-Ausgangsspannung für Endstufen 775mV üblich max. 2,6V +10dB Anschlüsse-Ausgänge zu den Endstufen: Schraubklemmen und Gain-Regler Anschlüsse für Ein-Ausgangspanel via RJ45 Buchse über Cat5 Verkabelung oder besser V24 (RS232) Port für die Einstellung über beiliegende Windows Software Mit dieser Software kann jedes Bedienterminal individuell eingestellt werden was es soll oder was der Bediener tun kann bzw. was nicht zusätzliche Anschlüsse für Kontakte die verschiedene Steuerfunktionen übernehmen können Beispiel: Trennwand auf = Zonen Zusammenschaltung der Deckenlautsprecher oder Wandlautsprecher .... usw. Stromversorgung: intern: 230Vac (100-240Vac 50-60hz) Abmessungen: B:483mm T:170mm H:88mm = 2HE 19zoll Rackeinbau Gewicht: 3,12kg Erweiterungen (Optionen siehe auch Zubehör-Reiter) 88-404-08003 = Selbe 8x8 Matrix jedoch mit RJ45 Netzwerk Ethernetanschluss 88-404-08010 = LCD Bedienteil (extern) CDR1F Black/Weiss or Silber 88-404-08030 = ME1 = Aktives Eingangsfeld mit zwei XLR Mikro-Inputs 88-404-08020 = LE1 = Aktives Eingangsfeld mit Stereo Line-Inputs (NB,PC,MP3...) 88-404-08040 = BE1 = Aktives Eingangsfeld mit zwei XLR Female Inputs 88-799-05000 = PM4 = Digitales 4 Zonen Durchsagemikrofon 88-799-05010 = PM8 = Digitales 8 Zonen Durchsagemikrofon 88-900-07500 = APART Apart-PA8250 8Kanal 4-8R 8x150/250W 43-890-00174 = ELA 100V Trafo im 19zoll Gehäuse 8x150W  99-500-00720 = Einspieler DVD CD Player für alle möglichen Zone 84-760-00300 = Einspieler UKW Tuner Radio für alle möglichen Zonen
