Hochtonhorn 160x160mm Horn ohne Treiber

Universal Befestigungsplatte bzw. Schraubadapter für Bolt-On Treiber. Aus Aluminium zur universellen Verbindung von Horntreibern, Hochtöner, an fast alle gängigen Hochtonhörner mit Standardgewinde. Aluminium Ausführung mit Standardgewinde 34,4mm  Abmessungen ( Zeichnung siehe auch weitere Bilder )  Aussendurchmesser: 90mm Gewindestutzen: 19mm Gesamthöhe: 25mm Material- bzw. Trägerplattendicke: 6,0mm Schallaustrittsbohrung: 24,5mm ( ca 1zoll ) 5x 7mm Universal-Bohrungen ohne Gewinde ( für Senkkopfschrauben )      2er Reihe Bo-DM 7,2mm Abstandsmaße: 77mm ( Mitte-Mitte )      3er Kreis innen Bo-DM 6,3mm Abstandsmaße: 50x50x50mm ( Mitte-Mitte ) weitere Details und Zeichnung siehe auch weitere Bilder

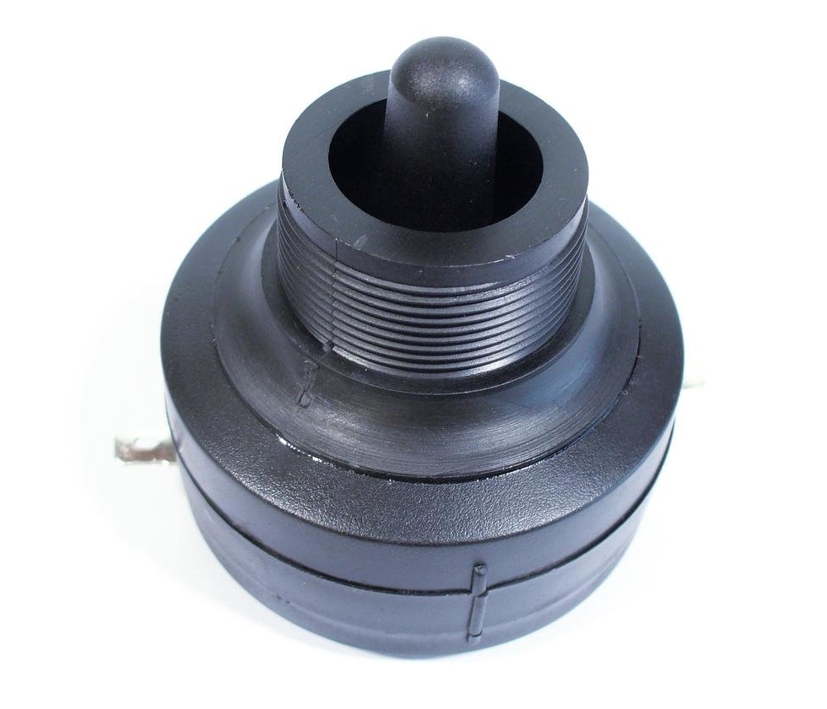

Piezo HORNTREIBER für PA- und Musikhörner Schraubtreiber ideal für die Reparatur von PA Boxen Systemen  Universell verwendbar ideal für die Reparatur oder den Neuaufbau von PA-Boxen oder Musiker Boxen aller Art. Typischer Einsatz in PA-Boxen, Musikerboxen bis 800W z.B. Ersatztreiber z.B. auch für Omnitronic PA-Boxen mit Hochtonhorn und Schraubtreiber und viele weitere Hersteller mehr. Betrieb nur über Frequenzweiche, z.B. 2wege, 3-wege Weiche oder reine PA Hochtonweiche.  Technische Daten: HORN-TREIBER für PA- und Musikhörner etc. Da Piezo-Element Betrieb ohne Frequenzweiche möglich Frequenzbereich: 1800....22.000Hz Max. Belastbarkeit bei Einsatz im    4-Ohm -System - 300W beim    8-Ohm -System - 150W Mittl. Schalldr. (2,83V/1m) - 92dB max Schalldruck 120dB Abstrahlwinkel (vert./hor.) 90° Impedanz/1kHz - > 1000Ohm Anschlüsse / Terminals: 2x 6,8mm Flachsteckhülsen oder verlöten Antrieb Piezoscheibe mit 21,5mm Durchmesser auf Hochtonkegel  Hochton-Dorn mittig Durchmesser: 14,0mm Abmessungen: Korpus-Gesamtdurchmesser: 63mm Gesamthöhe mit Schraubgewinde: 54mm ( mit Hochtonstutzen 68mm ) Aussendurchmesser des Gewindes: 33,5mm (1,1/3" bzw. 1,34in) Gewindelänge: 14mm Stutzenhöhe: 24,0mm  Passende Hornvorsätze usw. siehe unten im Zubehör Register

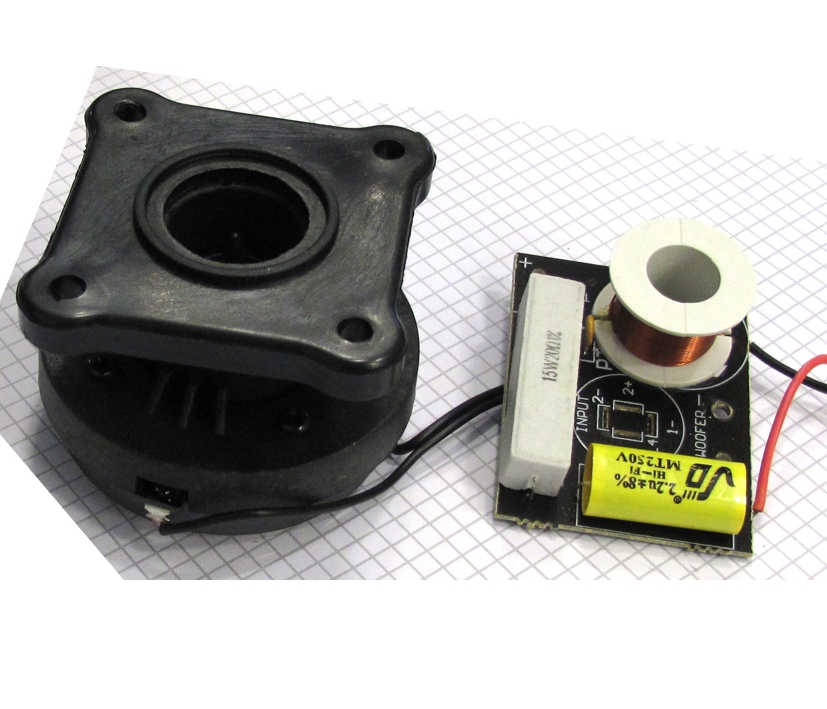

Hochtonhorn Treiber mit Basisplatte und üblichem 34,4mm Schraubgewinde. Horntreiber mit Frequenzweiche + Ideal passend zu IBIZA Port10 oder Port12 + Schraubtreiber ideal für die Reparatur von PA Boxen Systemen Universell verwendbar ideal für die Reparatur für IBIZA Port10 Port12 Anlagen und ähnliche Ersatz Hochtöner für Port10/12 inklusive Frequenzweiche (kleine Platine) und Montage-Adapterplatte.Hochtontreiber Schraubgew. 34,4mm mit Basisbefestigungsplatte 71x71mm Magnetdurchmesser 69,5mm/ Bautiefe : 59mm Abmessungen der Hochtonweiche : 53x70mm LT-4257Die Leistungsdaten waren 150W rms / 300W Peakpower 8-Ohm

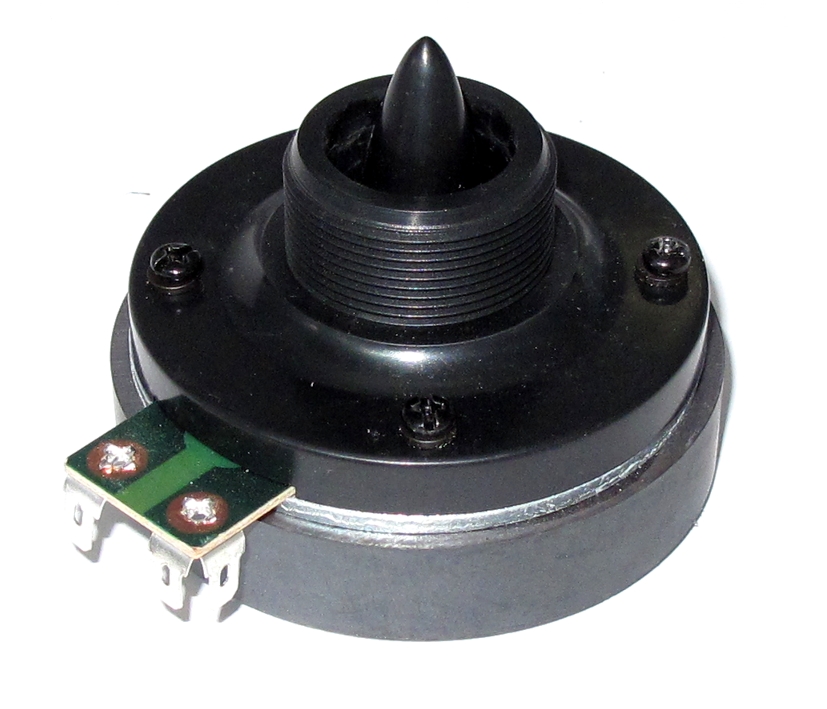

HORNTREIBER für PA- und Musikhörner Schraubtreiber ideal für die Reparatur von PA Boxen Systemen  Universell verwendbar ideal für die Reparatur oder den Neuaufbau von PA-Boxen oder Musiker Boxen aller Art. Typischer Einsatz in PA-Boxen, Musikerboxen bis 500-600W z.B. Ersatztreiber zu PA-Boxen mit Hochtonhorn und Schraubtreiber und viele weitere Hersteller mehr. Betrieb nur über Frequenzweiche, z.B. 2wege, 3-wege Weiche oder reine PA Hochtonweiche.   Technische Daten: Dieser Treiiber ist nur über eine 6dB, 12dB oder 18dB Frequenzweiche betreibbar  Frequenzbereich: 1200....18.000Hz Max. Belastbarkeit bei Einsatz im 8-Ohm System über Weiche 250-300W Belastbarkeit Treiber 100W rms Peak 170W Impedanz 8-Ohm Anschlüsse / Terminals: 4x 6,8mm Flachsteckhülsen oder verlöten Solider Ferrit Magnet mit 80mm Durchmesser Abmessungen: Korpus-Gesamtdurchmesser: 80mm Gesamthöhe mit Schraubgewinde: 50mm ( mit Hochtonstutzen 65mm ) Aussendurchmesser des Gewindes: 33,93mm ( 1-3/8" x18 Steigung üblichst für Hörner ) Schallaustritt Durchmesser 24mm  Gewindelänge: 14mm Stutzenhöhe: 20,0mm Gewicht: 0,60Kgr  Passende Hornvorsätze usw. siehe unten im Zubehör Register

Hochton Treiber bzw. HORN-TREIBER für PA- und Musikhörner usw. Ideal für den Neuaufbau oder auch die Reparatur von PA, Party, DJ und Musikerboxen Hochtontreiber ein Klassiker im Reparaturgeschäft von PA Boxen im Leistungsbereich 100-500Watt Titandiaphragma Zum Einsatz mit den separat erhältlichen Hörnern mit Gewinde Mit 34,4mm schraubgewinde 25mm Schwingspule Frequenzbereich: 1100....20.000Hz Empfohlene Trennfrequenz: ab 1,1Khz Impendanz: 8-ohm   Leistung: max. 120Watt Musikleistung, 60W RMS (ohne Weiche) Typischer Einsatz in Musiker-, Party- und PA Boxen über Weiche mit 100-700Watt Empfindlichkeit: 110dB 1W-1m Terminals: Klemmanschlüsse Magnetmaterial: Ferrit Abmessungen: Gesamtdurchmesser: 90mm Gesamthöhe mit Schraubgewinde: 61mm  Aussendurchmesser des Gewindes: 34,925mm  ( 1-3/8zoll )  Gewicht: 1Kg Passendes Zubehör wie Hornvorsätze, Weichen etc. siehe (Zubehör-Register)

Hochton Treiber bzw. HORN-TREIBER für PA- und Musikhörner usw. Ideal für den Neuaufbau oder auch die Reparatur von PA, Party, DJ und Musikerboxen Hochtontreiber ein Klassiker im Reparaturgeschäft von PA Boxen im Leistungsbereich 100-350Watt Titandiaphragma Zum Einsatz mit den separat erhältlichen Hörnern mit Gewinde Mit 34,4mm schraubgewinde 25mm Schwingspule Frequenzbereich: 2000....20.000Hz Empfohlene Trennfrequenz: ab 2-5Khz Impendanz: 8-ohm   Leistung: max. 120Watt Musikleistung, 40W RMS (ohne Weiche) Typischer Einsatz in PA Boxen über Weiche mit 100-350Watt Empfindlichkeit: 105dB 1W-1m Terminals: Klemmanschlüsse Magnetmaterial: Ferrit Abmessungen: Gesamtdurchmesser: 80mm / Unterbauhöhe: 38mm Gesamthöhe mit Schraubgewinde: 65mm / Aussendurchmesser des Gewindes: 34,4mm Gewicht: 0,75Kg Passendes Zubehör wie Hornvorsätze, Weichen etc. siehe (Zubehör-Register)

HORN-TREIBER für PA- und Musikhörner Schraubtreiber ideal für die Reparatur von PA Boxen Systemen  Universell verwendbar ideal für die Reparatur oder den Neuaufbau von PA-Boxen oder Musiker Boxen aller Art. Typischer Einsatz in PA-Boxen, Musikerboxen bis 700W RMS z.B. Ersatztreiber z.B. auch für ZECK Hochtonhorn CDH9.6 und viele weitere Hersteller mehr. Betrieb nur über Frequenzweiche, z.B. 2wege, 3-wege Weiche oder reine PA Hochtonweiche.  Technische Daten: Hochton-Mittelton Treiber Frequenzbereich: 1000....18.000Hz Empfohlene Trennfrequenz: ab 1,5kHz  Impendanz: 8-Ohm Leistung: max. 200 Watt Musikleistung, 100W RMS Wirkungsgrad: 104dB 1W-1m   Terminals: Steckschuhe die auch verlötet werden können Magnetmaterial: Ferrit Abmessungen: Gesamtdurchmesser: 120mm  Gesamthöhe mit Schraubgewinde: 80mm Gewindelänge: 13mm  Aussendurchmesser des Gewindes: 34,4mm Stutzenhöhe: 30,00mm Gewicht: 1,2kg Passende Hornvorsätze, Weichen usw. siehe unten im Zubehör Register

Hochton Treiber HORN-TREIBER mit Schraubgewinde für PA- und Musikhörner etc. Universell verwendbar, ideal für die Reparatur von Boxen Technische Daten: Frequenzbereich: 2000....17.500Hz Empfohlene Trennfrequenz: ab 5kHz Impedanz: 8-Ohm Leistung: max. 60 Watt Musikleistung, 30W RMS Wirkungsgrad: 107dB 1W-1m Terminals: Lötkontakte Magnetmaterial: Ferrit Abmessungen: Gesamtdurchmesser: 80mm Gesamthöhe mit Schraubgewinde: 67,0mm Aussendurchmesser des Gewindes: 34,4mm Gewicht: 0,72kg Auch für die Hörner MRH-120, MRH-83 und MRH-80 Passendes Zubehör wie Hornvorsätze, Weichen etc. siehe (Zubehör-Register)
