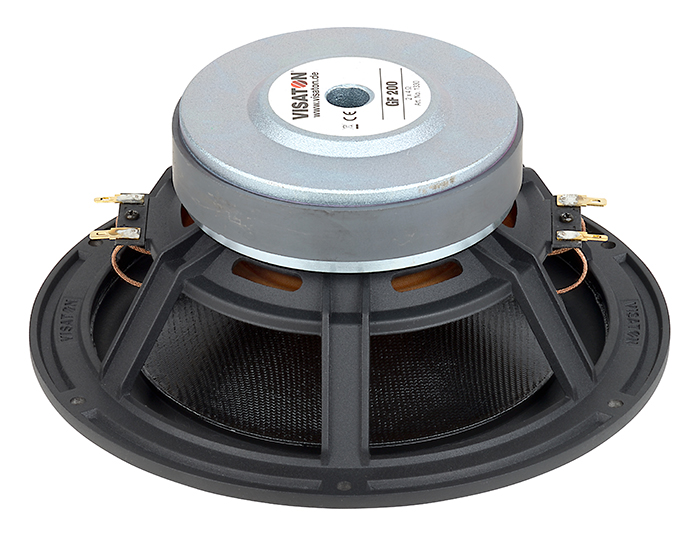

222mm Basslautsprecher 2x180W 2x4ohm Doppelschwingspule GF200

High-End-Tieftöner mit schwarzer Glasfasermembran, stabilem Aludruckgusskorb und elastischer Gummisicke.

Sehr flexible Einsatzmöglichkeiten durch 2 x 4ohm-Doppelschwingspule, wobei durch Reihenschaltung ein hochwertiges 8-Ohm-Chassis entsteht. Die Langhub-Gummisicke zusammen mit der tiefgezogenen Polplatte, der hinterlüfteten Zentrierung, dem Kapton-Schwingspulenträger und der Polkernventilierung große Hübe und absolute Pegelfestigkeit.

20 cm (8") High-End-Tieftöner mit schwarzer Glasfasermembran, stabilem Aludruckgusskorb und elastischer Gummisicke. Sehr flexible Einsatzmöglichkeiten durch 2 x 4-Ohm-Doppelschwingspule, wobei durch Reihenschaltung ein hochwertiges 8-Ohm-Chassis entsteht. Die Langhub-Gummisicke garantiert zusammen mit der tiefgezogenen Polplatte, der hinterlüfteten Zentrierung, dem Kapton-Schwingspulenträger und der Polkernventilierung große Hübe und absolute Pegelfestigkeit.

Anschlussmöglichkeiten: (1) eine Schwingspule offen (2) beide Schwingspulen in Reihe (3) beide Schwingspulen parallel

Technische Kurzdaten :

• Belastbarkeit 2x 180W max.

• Belastbarkeit 2x 140W rms
• Impedanz: 2x 4-Ohm

• Doppelschwingspule

• Frequenzbereich: 0-8000Hz
• Mittlerer Schalldruckpegel 85 dB (1W/1m)
• Abmessungen siehe auch Zeichnung weitere Bilder
• Aussendurchmesser: 222mm
• Lochkreisdurchmesser: 210mm

• Einbauöffnung: 188mm

• Einbautiefe: 89mm
• Gewicht: 2,5kg

Weitere Daten :

• Nennimpedanz Z (1) 4-Ohm (2) 8-Ohm (3) 2-Ohm
• Übertragungsbereich (-10 dB) fu–8000Hz
•      (fu: untere Grenzfrequenz abhängig vom Gehäuse).
• Mittlerer Schalldruckpegel (1) 85dB (1W/1m)  / (2) 88dB (1W/1m) / (3) 88dB (1W/1m)
• Abstrahlwinkel (−6 dB)46° / 4000Hz
• Grenzauslenkung+/− 10mm
• Resonanzfrequenz fs (1) 34Hz (2) 30Hz (3) 35Hz
• Magnetische Induktion 1,3 T
• Magnetischer Fluss  930 µWb
• Obere Polplattenhöhe  6mm
• Schwingspulendurchmesser  38mm
• Wickelhöhe 18mm
• Schallwandöffnung  190mm
• Gewicht netto  2,5kg
• Gleichstromwiderstand Rdc  (1) 2,9-Ohm (2) 5,8-Ohm  (3) 1,4-Ohm
• Mechanischer Q-Faktor Qms (1) 4,51 (2) 4,12 (3) 4,33
• Elektrischer Q-Faktor Qes  (1) 0,93 (2) 0,37 (3) 0,44
• Gesamt-Q-Faktor Qts  (1) 0,77 (2) 0,34 (3) 0,39
• Äquivalentes Luftnachgiebigkeitsvolumen Vas (1) 62 l (2) 68 l (3) 57 l
• Effektive Membranfläche Sd  214cm²
• Dynamische bewegte Masse Mms 25g
• Antriebsfaktor Bxl  (1) 4,6 Tm (2) 9,2 Tm (3) 4,6 Tm
• Schwingspuleninduktivität L (1) 0,4mH (2) 1,1mH (3) 0,3mH
• Anschlüsse  4,8 x 0,8 mm (+) / 2,8 x 0,8 mm (-)
