Zeitrelais mit 10-Funktionen 1sek-240h 12V 24V 48V 115V 230V

Universal Zeitrelais mit 10-Funktionen einstellbar, für universelle Anwendung aller Art

• Multifunktions-Zeitrelais  Einsatz z.B. 12V 24V 48V 230V  ( DC oder AC )
• auch als KFZ Relais oder Caravan Zeitrelais verwendbar da auch 12V oder 24V tauglich !
• Einschaltverzögert, Rückfallverzögert mit Steuereingang

• Einschaltwischend mit Steuereingang
• Ausschaltwischend mit Steuereingang

• Einschaltverzögert mit Steuereingang
• Einschaltwischend mit Steuereingang

• Einschaltwischend Spannungsgesteuert Intervall
• Blinker pausebeginnend

• Zustandsanzeige über 2x LED

Zeitrelais mit Steuereingang / Professionelles analoges Zeitrelais zur Steuerung von z.B. Beleuchtung in Heizungs- oder Lüftersteuerung, Steuerungsbau allgemein usw. Für universelle Anwendung aller Art

Technische Daten:

• Multifunktionales Zeitrelais (10-Zeitfunktionen und 8-Zeitbereiche 0,1SEkunde bis 240-Stunden )
• 10 Arten von Zeitfunktionen über Drehregler
• Funktionen über Drehsteller mit Beschriftung : E, Wu, Bp, Bi, R, Ws, Wa, Esa, B, T
•   E - Schaltung mit Verzug
•   Wu - Einschalten bei der eingestellten Zeit
•   Bp - Symmetrische zyklische Arbeit, die mit der Pause beginnt.
•   Bi - Symmetrische zyklische Arbeit, die mit dem Einschalten beginnt
•   R - Verspätung der Ausschaltung gesteuert über den S-Kontakt
•   Ws - einmalige Einschalten bei der eingestellten Zeit, die das Schließen des Steuerungskontakts S hervorruft
•   Wa - Einschalten bei der eingestellten Zeit, die das Öffnen des Steuerungskontakts S hervorruf
•   Esa - Verspätung der Einschaltung gesteuert über den S-Kontakt
•   B - zyklische Arbeit gesteuert über das Schließen des Steuerungskontakts S
•   T - Generierung des Impulses 0,5 s nach dem Ablauf der Zeit T.

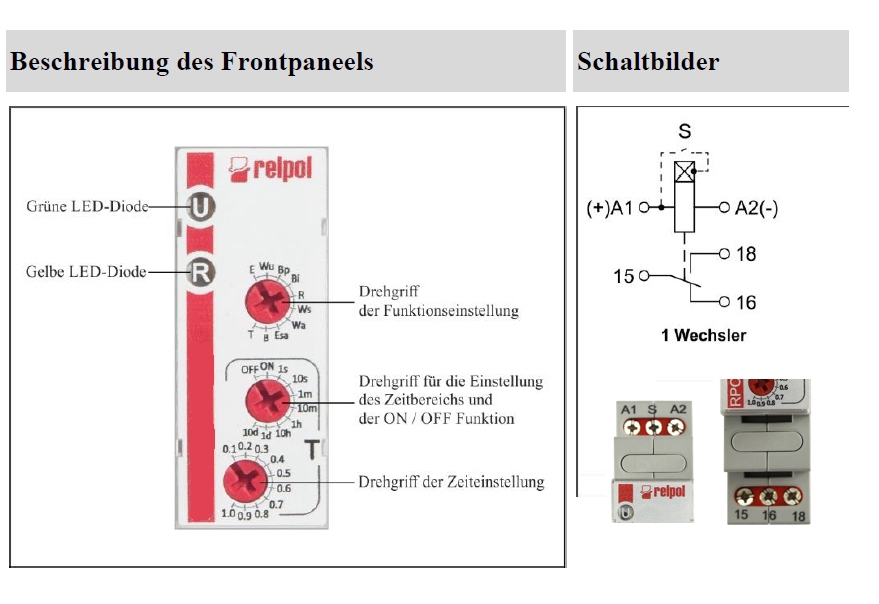

• Insgesamt 3 Drehregler
•   1 = Funktion ( 1...10 )
•   2 = Einstellung des Zeitbereichs ( ON-OFF, 1s, 10s, 1m, 10m, 1h, 10h, 1Tag ( 24h), 10Tage ( 240h))
•   3 = Drehregler der feineinstelung der Zeiteinstellung ( 0,1/0,2/.....0,8/0,9/1,0)
• Zeitbereich einstellbar von 1-Sekunde bis 10Tage ( 240h)
•  3 Klemmen für Eingang ( A1 / A2 = Stromversorgung 12V...24V...230V / S = Steuereingang )
•  3 Klemmen für Wechslerkontakt ( 1x Schliesser / 1x Öffner )
• Stromversorgung Eingang 12V - 230V AC oder DC ( auch 24V, 36V, 48V DC )
• Relaiskontakt Ausgang 1x Wechslerkontakt ( 1x UM )
•   Material der Kontakte AgSnO2
•   Schaltleistung bis zu 16A bis max
•   Nennlast max bei AC1 = 16 A / 250V AC
•   Nennlast max bei DC1 = 16 A / 24V DC
•   Nennlast max bei DC1 = 0,3 A / 250V DC
• Eigenstromverbrauch / Nennleistungsaufnahme
•   bei AC = 3,5 VA 230 V AC, 50 Hz
•   bei DC = 1,5 W 12...240 V DC
• Überspannungskategorie: III
• Verunreinigungsgrad der Isolierung: 2
• Gehäuseschutzklasse IP20 gem. EN60529
• Brennbarkeitsklasse Gehäuse: V-0 Frontpaneel: V-2 nach UL 94
• Prüfspannung
•   Eingang - Ausgang 4000V AC Isolierungstyp: Basisisolierung
•   Kontaktunterbrechung 1000V AC Typ der Unterbrechung: unvollständige Trennung
•   zwischen den Stromleisten 2000V AC 2 Wechsler Kontakte, Isolierungstyp Basisisolierung
• Schaltbeständigkeit 6. in der Kategorie AC1 > 0,5 x 105 8 A/16 A, 250 V AC
• Mechanische Beständigkeit (Zyklen) > 3 x 107

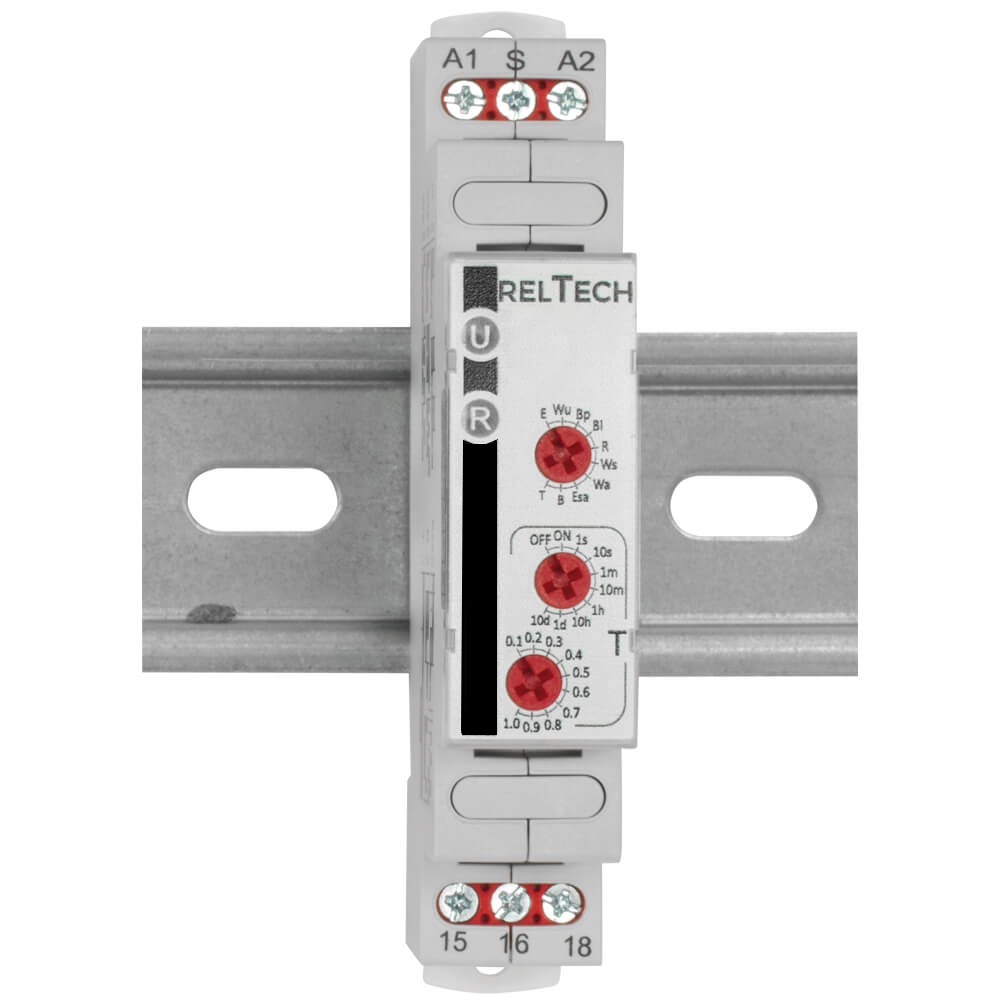

• Dieses Relais kann auf einer 35mm Hutschiene montiert werden

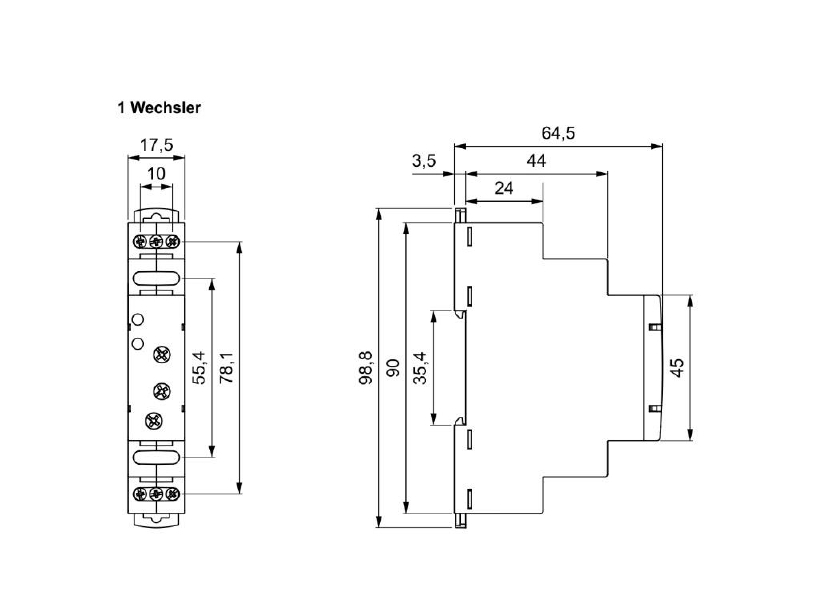

• Abmessungen 17,5 x 64,5 mm ( siehe weitere Bilder Zeichnung )
• Umgebungstemperatur ohne Kondensation und/oder Vereisung) beim Betrieb -20...+50 ºC
• 2 LED Funktionsanzeigen
• Gehäuse - Installationsmodul, Breite 17,5 mm
• Direktmontage auf einer 35 mm Schiene gem.EN60715
• Applikationen: in Niederspannungsanlagen gem. Norm EN61812-1
