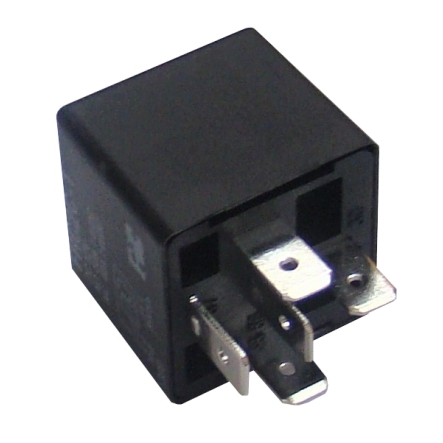

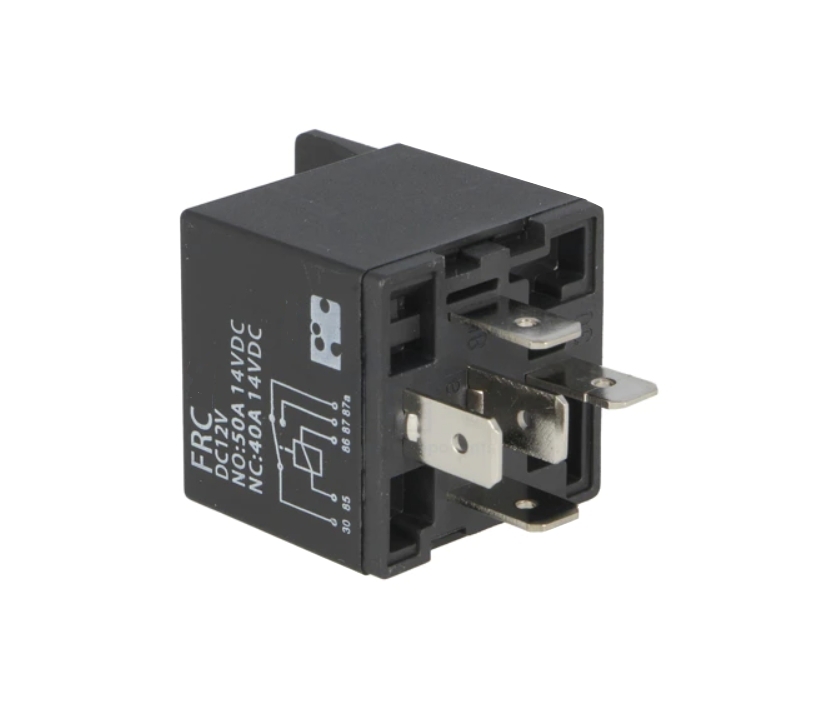

12V KFZ Relais 12V 50A 1xUM Wechslerkontakt
4,50 €*
% 5,95 €* (24.37% gespart)Sofort verfügbar, Lieferzeit: 1-3 Tage
Artikelnummer: 47-826-00145
Produktinformationen "12V KFZ Relais 12V 50A 1xUM Wechslerkontakt"
12V KFZ Relais 50A für den universellen Einsatz
12V KFZ-Relais 50A

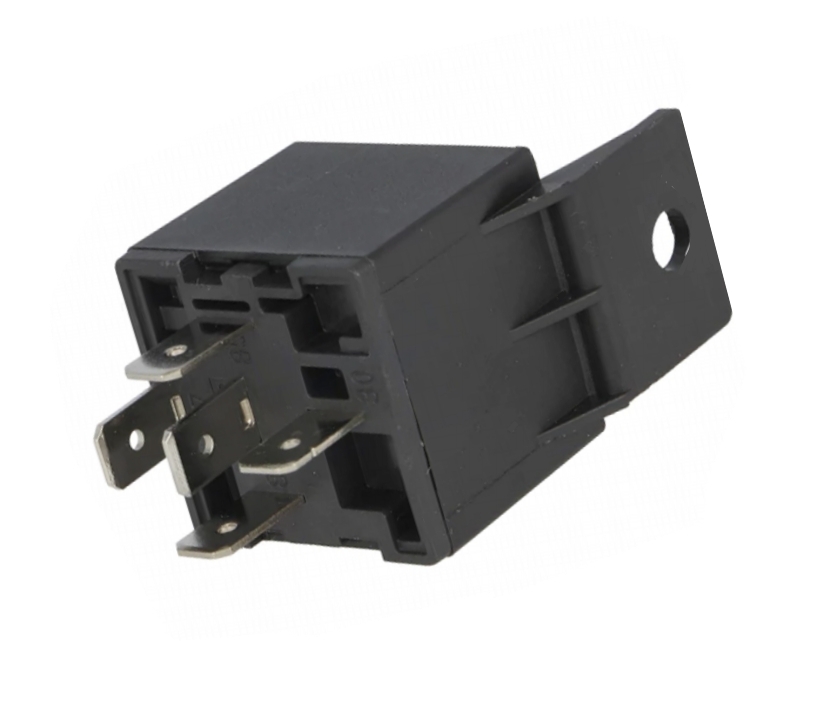

Relais mit Befestigungs-Lasche
Anschlüss über 6,3mm Flachsteckhülsen ( 6,3x0,8mm ) oder Relaisfassung.
Montage für Frontplatten, Metallwände, Sockel
- Spulenspannung 12V DC typisch ( min. 7,8V .... max 15,6V DC )
- Spulenwiderstand 80-ohm = 150mA bei 12V
- Leistungsaufnahme der Spule 1.8W
- Kontaktmaterial AgSnO2 / Kontaktwiderstand 30mOhm
- Ansprechzeit 7ms / Freigabezeit 5ms
- Schaltspannung max. 75V DC
- Kontaktbelasrbarkeit bis 50Amp. mit 1x UM bzw. Wechsler Kontakt.
- Kontaktbelastbarkeit bis 50A 12-14V Schliesserkontakt ( NO )
- Kontaktbelasrbarkeit bis 40A 12-14V Öffnerkontakt ( NC )

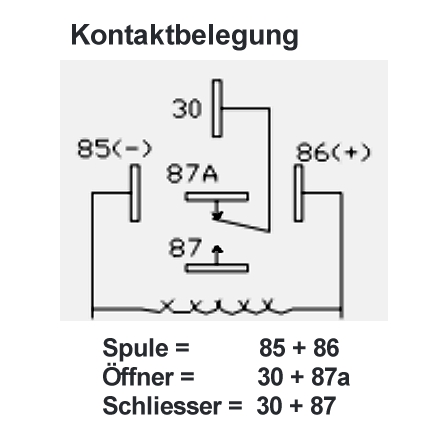

- Kontaktbelegung:
- 12V Spule: 85 und 86
- Wechslerkontakt
- Konrespond.:30 / Öffner: 30 auf 87a / Schliesser: 30 auf 87

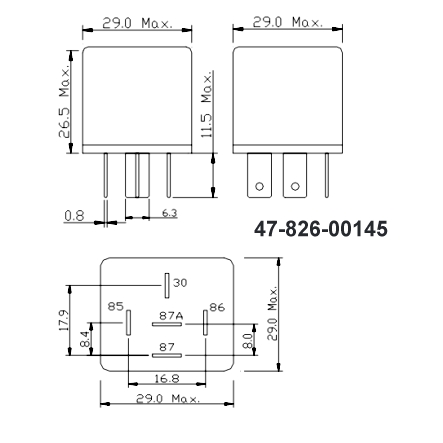

- Abmessungen:
- Korpus: B: 28mm T: 28mm Höhe: 25,5mm
- Höhe mit Lasche 41,5mm / Höhe mit Bef.Lasche und Kontakten : 53mm
- Abmessungen Bef.Lasche B: 21,2mm L: 17,5mm - Bohrung 5,8mm
- Betriebstemperatur -40...85°C
- Gewicht : 35gr
- weitere Bilder Schaltplan Abmessungen etc.
passende Relaisfassung oder Steckschuhe siehe auch Zubehör-Register
