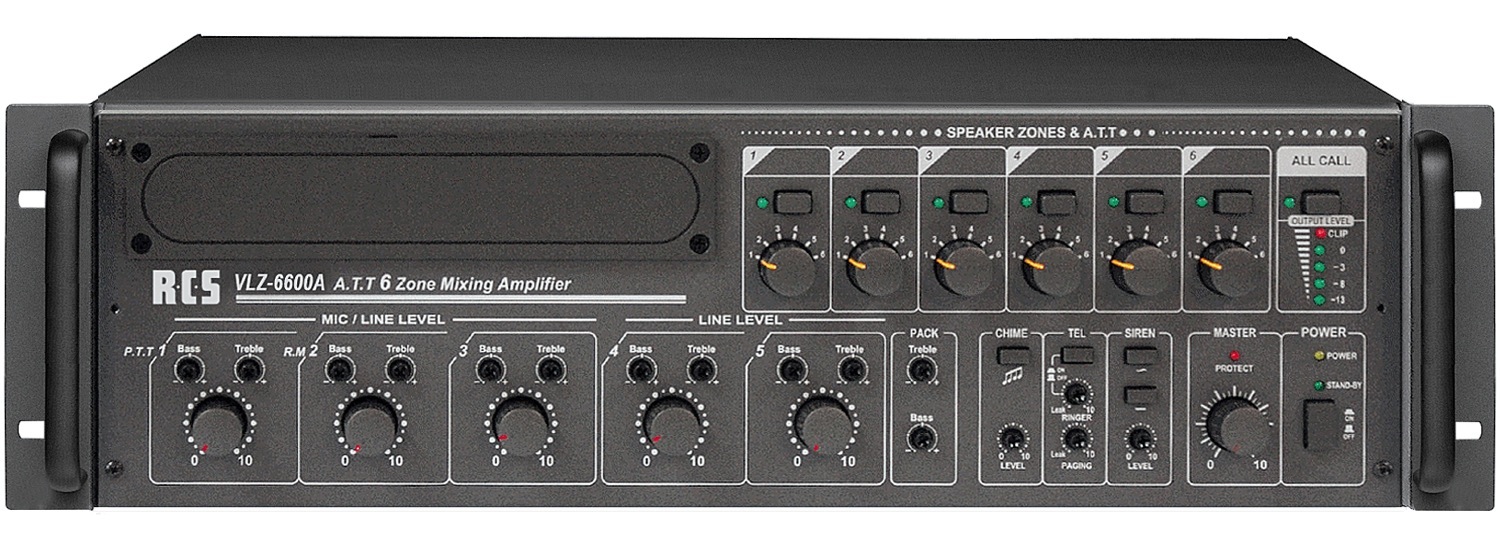

ELA Verstärker 800W 6-Zonen Regelung VLZ6600A 100V ELA Zentrale mit 6Eingänge

VLM106-WO Systemmikrofon mit RJ45 Anschluss passend zu 6-Zonen ELA Verstärker Serie Mikrophon-Sprechstelle mit Fernbedienung von 6 Lautsprecher-Kreisen Diese digitale Mikrophon-Sprechstelle ermöglicht die Fernbedienung der ELA-Zentrale Die Sprechstelle bedient die 6 Lautsprecher-Kreise und das Kondensator-Mikrophon (Nierencharakteristik) mit Vorgong Bei einer Gesamt-Leitungslänge von bis zu ca. 100m können bis zu 6 dieser Tischmikrofone mit Fernbed. angeschlossen werden, bei Leitungslängen von jeweils bis zu 250m jedoch nur 3 Stück Die gewünschten Prioritäten sind jeweils an der Geräte-Rückseite einzustellen, ebenso die gewünschte Lautstärke Ein AUX-IN (L+R, Chinch) ermöglicht Einschleifen von CD-Player, MP3-Player, Tuner, NB-Sound  etc.  Abmessungen: B:195mm T: 160mm H:50mm. Schwanenhalslänge ca. 280mm  Lieferumfang: 1x Tischmikrofon mit Schwanenhals im Metallgehäuse 1x 3m Verb.kabel (8-pol.) mit 2x RJ45 Steckern sind beigefügt Zum durchverdrahten von 1-6 Sprechstellen auf einen RJ45 Port an der Endstufen-Rückseite empfehlen wir folgende Produkte hierzu ( Somit einfacher für die 1:1 durchverdrahtung der Schnittstelle )   Bst Nr 53-800-00975 =  8-fach Patchverteiler 10zoll ( 8x RJ45 Buchsen zum durchverdrahten hinter der Zentrale bzw. Endstufe ) Bst Nr 53-800-00772 = 12port Patchfeld LSA Technik ( 10zoll )  Bst Nr 53-800-01035 = 24port Patchfeld LSA Technik  ( 19zoll )  Bst Nr 97-905-00630 = LSA Auflegewerkzeug   oder auch bei wenigen Tischmikrofonen mit RJ45 Steckern  Bst Nr 76-686-00045 = RJ45 Verteiler 1xRJ45 auf 4x RJ45 ( 1:1 vorverdrahtet )    Info zur Serie neuen Serie ab 2021:   VLM-100 = nur 1x RJ45 Buchse und 2x DIP Schalter auf der Rückseite ( siehe auch weitere Bilder )                     Info ab 2021 = VLM100 ersetzt auch den Vorgänger VLM100A VLM-100A = war RJ45 und 7pol DIN Buchse für alte Verstärker Serie ( Auslauftype )    Folgende Ausführug der Mikrofon Sprechstellen ( bzw. weitere Sprechstellen ) sind erhältlich je nach Verstärkerart 5-Zonen... 6-Zonen...12-Zonen Fragen Sie uns einfach danach 07362-919093   Nun 1-Zonen Mikrofon für 5-Zonen Verstärker  Bst Nr 88-799-00805 = VLM-100A       Sprechstelle nur 1x Sprechtaste ohne Zonentasten mit RJ45 + 7pol DIN Anschluss Nun 5-Zonen Mikrofone nur für 5-Zonen Verstärker  Bst Nr 88-799-00810 = VLM-105         5-Zonen Sprechstelle mit RJ45 Steuerplatine für Verstärker weitere 5-Zonen Mikrofon wie VLM-105 jedoch ohne Steuerplatine  Bst Nr 88-799-00811 = VLM-105-WO  5-Zonen nur weitere Sprechstelle ohne Steuerplatine Nun 5-Zonen Mikrofone nur für 5-Zonen Verstärker mit DM10 Textmodul zur Fernsteuerung  Bst Nr 88-799-00800 = VLM-205         5-Zonen Sprechstelle mit RJ45 Steuerplatine und zur Fernsteuerung des Textmoduls DM10 weitere 5-Zonen Mikrofon wie VLM-205 jedoch ohne Steuerplatine  Bst Nr 88-799-00801 = VLM205WO       5-Zonen Sprechstelle und zur Fernsteuerung des Textmoduls DM10 Nun 6-Zonen Mikrofone nur für 6-Zonen Verstärker  Bst Nr 88-799-00830 = VLM-106         6-Zonen Sprechstelle mit RJ45 Steuerplatine Bst Nr 88-799-00831 = VLM-106WO   6-Zonen Sprechstelle ohne Steuerplatine ( weitere Sprechstelle also )  Bst Nr 88-799-00835 = VLM-112        12-Zonen Sprechstelle ohne Steuerplatine ( = VLM106 6er mit Zusatz VLE006 für 12-Kreise )  Nun 6-Zonen Mikrofone nur für 6-Zonen Verstärker mit DM10 Textmodul zur Fernsteuerung  Bst Nr 88-799-00820 = VLM-206         6-Zonen Sprechstelle mit RJ45 Steuerplatine für Verstärker Bst Nr 88-799-00825 = VLM-206-WO  6-Zonen nur weitere Sprechstelle ohne Steuerplatine Nun 10/20-Zonen Mikrofone nur für VLA601/602 Verstärker   Bst Nr 88-799-00880 = VLM-210A     10-Zonen Sprechstelle  Bst Nr 88-799-00890 = VLM-220A     20-Zonen Sprechstelle     passend zu ELA Verstärker Serie siehe Zubehör Register ( Unten )

Das Bluetooth-Modul mit SD-USB Player eignet sich für den Einbau in das entsprechende Leerfeld der Kleinzentralen oder auch 19zoll Modulträger  Dieser Universal Player dient zur Audioübertragung von div Medien wie Bluetooth Audio von Smartphone, Tablet oder PC Direkte Audioübertragung über BT Verbindung von PC, Tablet oder Smartphone Abspielen diverser Audiodateien von einer SD-Card oder einem USB-Stick oder einer externen USB-Festplatte. Speichermedien mit REPEAT Funktion und MUTE ( Stummschaltung ) Alle Funktionen können auch über die mitgelieferte Fernbedienung gesteuert werden. Grafik-Display zur Anzeige der Spielzeit, Titelnummern, Funktionen, Audiopegel und Player-Modis. EQ = integrierte EQUALIZER Funktion Auswahl zwischen 6 festen Klangeinstellungen Technische Daten Spannungsversorgung 12V DC, über Kleinzentrale oder Versorgung 19zoll Baugruppe 88-404-00775 Anzeige: LCD-Grafik-Display, Menüführung und Zeitanzeige Eingänge: SD-Card, USB-Port (Stick, Festplatte oder PC, Bluetooth (BT-Audio ) Stromverbrauch 40mA bei 12V DC Maße (BxHxT) 194 x 40 x 53 mm Gewicht 0,2 kg Zusatzinfo: Auch integriert in Bst Nr 88-800-00385 Einbau-Mischpult

Telefonanlagen Tonkoppler (Audiokoppler mit Schaltboxinterface), einfach am analogen a/b Port von TK-Anlage (zb. analoge Nebenstelle) und an einem Cinch Verstärkereingang anschließen - fertig.  Weitere Infos mit Verwendung mit modernen SIP-IP-Telefonie mit optionalem ATA-Gateway siehe weiter unten !  Geeignet für alle Arten von Audio-Verstärker und natürlich auch ELA 100V Verstärker; hauptsache ihr Verstärker hat einen üblichen Mikrofon-Eingang meist mit 600-Ohm. Durchsagen leicht gemacht ! Die a/b-Audiobox kann überall dort eingesetzt werden, wo Durchsagen über eine vorhandene Telefonanlage gewünscht oder nötig sind z. B.: Wartezimmer in Arztpraxen Supermärkte, Lagerhallen Einkaufspassagen Fertigungsstätten, Werkstätten ...  Bahnhöfe Verwaltungsgebäude Öffentliche Einrichtung, z. B. Museen und Schulen usw.... Mit der a/b-Audiobox können Beschallungssysteme schnell und einfach mit nahezu jeder Telefonanlage gekoppelt werden. Dazu wird die Box einfach zwischen eine analoge Nebenstelle (A/B) einer Telefonanlage und dem Verstärkereingang, z. B. eines ELA-Systems, geschaltet. Wird die a/b-Audiobox angerufen, nimmt sie den Ruf automatisch entgegen und stellt eine Verbindung zum daran angeschlossenen Durchsagesystem her. Das integrierte Schaltrelais kann zur Auswahl der Lautsprecherzone des Beschallungssystems verwendet werden. Auf Wunsch wird die Durchsage akustisch angekündigt (Integriert Art Ding-Dong).Die Audiobox ist für Verstärker und ELA-Systeme mit einem NF-Eingang (300 mVeff / 600 Ohm) geeignet Adapter für Durchsagen über die Telefonanlage Ideal für z. B. Warteräume, Supermärkte und Einkaufspassagen Akustische Ankündigung der Durchsage möglich (programmierbar integriert ähnlich Ding-Dong). Einfache Anbindung von nahezu jeder Telefonanlage an Beschallungssystemen (z. B. ELA) Betrieb und Speisung über analogen Nebenstellenanschluss einer Telefonanlage von Auerswald und anderer Hersteller Programmierung der Funktionen über Telefon (MFV) Schaltkontakt zum Umschalten der Lautsprecherzone von Beschallungssystemen Zusätzliche Schaltmöglichkeiten durch optionale a/b-Schaltmodule LED-Statusanzeige Technische Daten: Anschlüsse     Versorgungsanschluss über den a/b-Port der Telefonanlage Kompatible Telefonanlagen: Auerswald, Agfeo, AVM, FEC/Elmeg, Tiptel, HiTel u.v.w.m. im Prinzip alle TK mit AB-Port ( TAE ) Betriebsspannung aus a/b-Port 16 - 60 V DC Schleifenstrom, betriebsartabhängig <1mA (Ruhemodus) 20-60mA (Durchsage) Leistungsaufnahme ca. 60 mW (Ruhemodus) Wahlverfahren     MFV Ausgangspegel Audioausgang max. 300 mVeff, Innenwiderstand 600 Ohm Kontaktbelastbarkeit des Schaltrelais max. 30 V / 1 A Gehäuse     Kunststoff, 2-teilig Abmessungen ø 95 x 33mm Gewicht  ca. 100g Schutzart  IP20 Das im Lieferumfang enthaltene Anschlusskabel RJ-11 auf RJ-11 Den im Lieferumfang enthaltenen Adapter RJ-11 auf TAE-F Cinchkabel Hinweis: Bei größerer Entfernung der a/b-Audiobox von der TK-Anlage (mehr als 10 m) müssen sollten Kabel und Anschlussdosen fest verlegt werden.  Hinweis zur Programmierung weiteren Einstellungen an dem Telefonkoppler ( siehe auch weitere Bilder ! ) :   Dieser Abschnitt beschreibt die Programmierung, mit der Sie das Gerät an Ihre Bedürfnisse anpassen können wenn Sie das müßen  Grundlegende Informationen zur Programmierung Um die a/b-Audiobox auf die Umgebungsbedürfnisse anzupassen, ist eine Programmierung notwendig. Die im Auslieferzustand bereits vorhandenen Einstellungen der einzelnen Funktionen sind in den Funktionsbeschreibungen angegeben.  Programmierung einleiten und durchführen Voraussetzungen: Erfolgter Anschluss am internen a/b-Port einer TK-Anlage ( Telefonanlage mit TAE-Anschluß )  Für die a/b-Audiobox in der TK-Anlage eingerichtete interne Rufnummer Kenntnis der PIN ( 0000 im Auslieferzustand ) DTMF-fähiges internes Telefon oder DTMF-Geber um über Zahlentasten die Funktion aus zu führen  Sie können mehrere Programmierungen hintereinander ohne Auflegen vornehmen. Korrekte Eingaben werden mit einem Quittungston (fünf schnell aufeinanderfolgende Töne) quittiert. Bei einigen Funktionen ist es notwendig, nach Wahl der Programmierziffernfolge den Hörer aufzulegen. Dies ist in den einzelnen Funktionsbeschreibungen angegeben. Um bei mehreren aufeinanderfolgenden Programmierungen die PIN nicht jedes Mal erneut eingeben zu müssen, wird diese nach einmaliger Eingabe bis zum Beenden des Programmiermodus gehalten. Beendet wird der Programmiermodus automatisch nach mehr als 3 Minuten Programmierpause (nach Verbindungsende) oder durch Drücken des Programmiertasters. Mögliche Einstellungen sind z.B.  Gong vor der Durchsage ein-/ausschalten Lautstärke einstellen Maximale Verbindungsdauer einstellen ( 0=ungebegrenzt / 1=1min / ....9=9min ) Wartezeit für Stilleerkennung einstellen oder Stilleerkennung ausschalten  Eingangsempfindlichkeit der a/b-Leitung einstellen ( 0=nidrig.....9=hoch ) Schaltfunktion bei Verbindungsaufbau ein-/ausschalten Schaltzeit der Schaltfunktion einstellen Schaltfunktion manuell umschalten a/b-Schaltmodule der Schaltfunktion zuweisen ( Taste am Telefon z.B.)    ##1: Steuert a/b-Schaltmodule mit Schaltfrequenz 1 an.   ##2: Steuert a/b-Schaltmodule mit Schaltfrequenz 2 an.   ##3: Steuert a/b-Schaltmodule mit Schaltfrequenz 3 an.   ##4: Steuert a/b-Schaltmodule mit Schaltfrequenz 4 an.   ##5: Steuert a/b-Schaltmodule mit Schaltfrequenz 5 an.   ##6: Steuert a/b-Schaltmodule mit Schaltfrequenz 6 an. a/b-Schaltmodule dem Taster am Gerät zuweisen  Schaltzeit der a/b-Schaltmodule einstellen Programmierung PIN ändern Auslieferzustand bzw. Werkseinstellung herstellen  Optional erhältlich ( fals benötigt ) siehe auch im Zubehör-Register z.B.  Art-Nr 42-685-00047 = 1,5m Cinchkabel-Verlängerung Stecker-auf-Buchse  Art-Nr 42-685-00048 = 2,5m Cinchkabel-Verlängerung Stecker-auf-Buchse Art-Nr 42-685-00046 = 5,0m Cinchkabel-Verlängerung Stecker-auf-Buchse  Art-Nr 41-150-00227 = 1,0m Cinchkabel Stecker-auf-Stecker vergoldet  Art-Nr 41-150-00280 = 2,0m Cinchkabel Stecker-auf-Stecker vergoldet  Art-Nr 41-150-00295 = 5,0m Cinchkabel Stecker-auf-Stecker vergoldet  Art-Nr 41-150-00298 = 10m Cinchkabel Stecker-auf-Stecker vergoldet  passende Adapter für den Mikrofoneingang am Verstärker...Mischpult Art-Nr 39-852-00065 = Adapter XLR-Stecker 3polig auf Cinch-Kupplung  Art-Nr 39-852-00058 = Adapter XLR-Kupplung 3polig auf Cinch-Stecker  Art-Nr 39-852-00055 = Adapter XLR-Kupplung 3polig auf Cinch-Kupplung  Art-Nr 41-109-00011 = Adapter 6,3mm Klinkenstecker auf Cinch-Kupplung Bei ev. auftretenden Brummstörungen; abhängig von TK-Anlage bzw. alter des Verstärkers empfehlen wir  Art-Nr 88-901-00300 = passive DI-Box-Massetrenner ( 6,3mm Klinke - Klinke und XLR )  Art-Nr 88-901-00310 = aktive DI-Box-Massetrenner ( Sicher die beste ihrer Art - 6,3mm Klinke - Klinke und XLR )  Für die Anbindung an moderne VOIP .. PBX ... IP-LAN-Telefontechnik empfehler wir noch einen VoIP-Telefonadapter IP Gateway mit TAE-Port vorzuschalten z.B.  Art-Nr 74-500-00700 =  VoIP Gateway Telefonadapter mit RJ11 AB-Ports SIP ATA Gateway 4-Port Grandstream  Art-Nr 74-500-00800 =  VoIP Gateway Telefonadapter mit RJ11 AB-Ports SIP ATA Gateway 2-Port Grandstream Art-Nr 74-500-00500  = VoIP Gateway Telefonadapter mit RJ11 AB-Ports SIP ATA Gateway 2-Port für Telekom PBX MK202 Art-Nr 74-500-00600 =  VoIP Gateway Telefonadapter mit RJ11 AB-Ports SIP ATA Gateway 2-Port Cisco ATA 191 Multiplattform

Dieses Digital-Textmodul ist speziell für den Einbau in das entsprechende Leerfeld bei einem 100V ELA-Verstärker oder ELA Zentralen entwickelt worden. Das Textspeichermodul kann natürlich auch an andere Systeme oder ELA-Zentralen optional mittels eines 19zoll Baugruppenträger verwendet werden. Das digitale Textmodul ist speziell für den Einbau in das entsprechende Leerfeld für die ELA-Zentralen entwickelt. Ebenso kann es in einen optionaler Modulträger oder auch andere ELA-Verstärker eingebaut werden. Einbau Unit für otionale ELA Zentralen oder ELA-Verstärker oder in extra 19zoll Gehäuse ( Bst Nr  88-404-00769 )  Das Gerät findet Anwendung für wiederkehrende Texte oder zum Abspielen von Aufmerksamkeitstexten, Pausentexten, Beginn oder Feierabendtexten, Aufmerksamkeitssignalen z.B. Pausengong oder auch Musik oder Jingle usw. Das Starten der Texte erfolgt mittels eines programmierbaren Timers oder mit externen Kontakten oder über einer optionalen Mikrofon-Tischsprechstelle.  Merkmale: Direkte Anwahl von 6 Speichertexten über Frontseitige Tasten oder  über externe Kontakte oder  abrufbar über optionaler Tischsprechstelle ( Nr 88-799-00820 + 88-799-00825 ) oder  abrufbar über Timerfunktion für bis zu 26 Texte / Songs / Töne / Signale über Standanrd SD-Karte  oder Signale mit Wochenfunktion über Standanrd SD-Karte ( max 4GB )  Anschluss eines Funkempfängers DCF-77 zur Steuerung (Sommer- und Winterzeit) der internen Quarzuhr ( fals benötigt )  Anschluss eines Alarmkontaktes für ein Prioritätssignal mit Vorrangfunktion. Kontakt kann als Impuls- oder Dauerkontakt festgelegt werden. Aufnahmemöglichkeit der Texte über die Frontseitig über LINE-Signal oder dynamisches angestecktes Mikrofon einsprechen Aufspielen der Texte als MP3 oder WAV Dateien über eine optionale Standard microSD – Karte oder auf den internen Speicher Bei Einsatz in den Verstärker-Serien „Vario-Line“ sind 6 Texte von der Tischsprechstelle aus steuerbar Weitere Texte, Signaltöne oder auch Musik abrufbar über externe Kontakte Technische Daten: Spannungsversorgung 15V..18V DC  max 150mA über einen optionnalen ELA Verstärker, ELA Zentrale mit entsprechendem Einschub oder auch über optionales 19zoll Rack-Gehäuse ( Bst Nr 88-404-00769 )  Anzeige: LCD-Display, zweizeilig; Menüführung und Zeitanzeige Auslösung intern 6 Fronttasten oder 6 Steuerkontakte oder über ext. Sprechstelle z.B. 88-799-00820  + 00825 Auslösung extern über Steuerkontakte ür bis zu 26 Texte / Songs / Töne / Signale über Standanrd SD-Karte  Eingänge: Mikrofon 600ohm Dynmisch oder Line-Input 10kOhm unsymm 3,5mm Klinke Ausgänge Audio Out: -10dB unsymm. Kopfhörerbuchse 3,5mm Klinke: 24mW  größer 64-Ohm Datenträger microSD – Karte ( Optional )  Datentyp Formate: mp3, wav ( Texte, Klänge, Signale, Gong, Nusik, Durchsagen usw. )  Speicherkapazität Taste M1... M6 je 2176kB = 2,2MB ( 360sek.) Summe 13,2MB VOICE1 – VOICE20 je 128 kB (23 sek.)  Speicherdauer insgesamt max 6Min 40Sek  26 Texte / Songs / Töne / Signale über Standard SD-Karte ( max 4GB )  Sampling Frequency 32 kHz ( 32.000Hz )  Textspeicher permanent, nicht flüchtig  Abmessungen: (BxHxT) B: 194mm H: 40mm T: 85mm Gewicht 0,27 kg Optionales Zubehör :  19zoll Rackgehäuse Basisunit mit Netzteil und Buchsen Bst Nr  88-404-00769 für den Standalone-Betrieb  Mikrofon Sprechstelle z.B. 88-799-00820  + 88-799-00825 in Verbindung mit ELA-Zentralen  Passend zu folgenden ELA Zentralen ( siehe Zubehör-Register ) z.B. 88-404-00750 oder 88-404-00780 usw.

CDR-10USB CD MP3 USB Player mit UKW Tunermodul Das CD-MP3-USB Abspiel- und FM-Tunermodul CDR-10 USB ist speziell für den Einbau in das entsprechende Leerfach bei den Kleinzentralen der SERIE CPA und VARIO-LINE bzw. den Tischverstärkern entwickelt. Jedoch ist es auch möglich, das Modul in andere Geräte wie Verstärker, ELA Zentralen, etc. einzubauen. Die entsprechenden Einbauanleitungen sind dem Gerät beigefügt. Das Gerät verfügt über "repeat-play" und "random-play" Funktionen. Außerdem sind "intro-scan-play" und "cue-review" Funktionen eingebaut. Mit Hilfe der "remote-control-function" ist dieses CD-Abspielmodul auch fernbedienbar. Der Tuner hat 18 Memory-Stationen, auf FM 2 x 6 und auf AM 1 x 6. Die Anzeige von RDS Senderkennungen ist möglich. Eine Sendersuche bzw. Programmierung erfolgt jeweils durch Tastendruck. Das Modul ist ein spezielles Laufwerk und kann nur in betimmte ELA-Verstärker mit entsprechendem Schacht eingebaut werden.

VLM206 Digitale Mikrophon-Sprechstelle zur Anwahl der 6 einzelnen  Lautsprecherkreise  und  zur Fernsteuerung des Digital-Textmoduls DMT10 Diese digitale Mikrophon-Sprechstelle ermöglicht die Fernbedienung der ELA-Zentrale. Die Sprechstelle bedient die 6 Lautsprecher-Kreise und das Kondensator-Mikrophon (Nierencharakteristik) mit Vorgong Bei diesem 206er Modell kann außerdem noch das Digital-Textmodul (wenn im Verstärker integriert) fernbedient werden Bei einer Gesamt-Leitungslänge von bis zu ca. 100m können bis zu 6 dieserTischmikrofone mit LS-Fernbed. angeschlossen werden, bei Leitungslängen von jeweils bis zu 250m jedoch nur 3 Stück Die gewünschten Prioritäten sind jeweils an der Geräte-Rückseite einzustellen, ebenso die gewünschte Lautstärke Ein AUX-IN (L+R, Chinch) ermöglicht Einschleifen von CD-Player, Kassetten-Playern, etc. 3m Datenkabel (8-pol.) mit RJ-45 Steckern sind beigefügt und die Steuerplatine RR60 Lieferumfang:  1x Tischmikrofon mit Schwanenhals im Metallgehäuse 1x 3m LAN-Kabel Cat5e mit 2x RJ45 Stecker 1x Einbaukontroller Remote Receiver ( Platine mit Stecker ) für Zentrale/Verstärker nicht eingebat ( Einbau gegen Aufpreis )    Zum durchverdrahten von 1-6 Sprechstellen auf einen RJ45 Port an der Endstufen-Rückseite empfehlen wir folgende Produkte hierzu ( Somit einfacher für die 1:1 durchverdrahtung der Schnittstelle )   Bst Nr 53-800-00975 =  8-fach Patchverteiler 10zoll ( 8x RJ45 Buchsen zum durchverdrahten hinter der Zentrale bzw. Endstufe ) Bst Nr 53-800-00772 = 12port Patchfeld LSA Technik ( 10zoll )  Bst Nr 53-800-01035 = 24port Patchfeld LSA Technik  ( 19zoll )  Bst Nr 97-905-00630 = LSA Auflegewerkzeug   oder auch bei wenigen Tischmikrofonen mit RJ45 Steckern  Bst Nr 76-686-00045 = RJ45 Verteiler 1xRJ45 auf 4x RJ45 ( 1:1 vorverdrahtet )    Info zur Serie neuen Serie ab 2021:   VLM-100 = nur 1x RJ45 Buchse und 2x DIP Schalter auf der Rückseite ( siehe auch weitere Bilder )                     Info ab 2021 = VLM100 ersetzt auch den Vorgänger VLM100A VLM-100A = war RJ45 und 7pol DIN Buchse für alte Verstärker Serie ( Auslauftype )    Folgende Ausführug der Mikrofon Sprechstellen ( bzw. weitere Sprechstellen ) sind erhältlich je nach Verstärkerart 5-Zonen... 6-Zonen...12-Zonen Fragen Sie uns einfach danach 07362-919093   Nun 1-Zonen Mikrofon für 5-Zonen Verstärker  Bst Nr 88-799-00805 = VLM-100A       Sprechstelle nur 1x Sprechtaste ohne Zonentasten mit RJ45 + 7pol DIN Anschluss Nun 5-Zonen Mikrofone nur für 5-Zonen Verstärker  Bst Nr 88-799-00810 = VLM-105         5-Zonen Sprechstelle mit RJ45 Steuerplatine für Verstärker weitere 5-Zonen Mikrofon wie VLM-105 jedoch ohne Steuerplatine  Bst Nr 88-799-00811 = VLM-105-WO  5-Zonen nur weitere Sprechstelle ohne Steuerplatine Nun 5-Zonen Mikrofone nur für 5-Zonen Verstärker mit DM10 Textmodul zur Fernsteuerung  Bst Nr 88-799-00800 = VLM-205         5-Zonen Sprechstelle mit RJ45 Steuerplatine und zur Fernsteuerung des Textmoduls DM10 weitere 5-Zonen Mikrofon wie VLM-205 jedoch ohne Steuerplatine  Bst Nr 88-799-00801 = VLM205WO       5-Zonen Sprechstelle und zur Fernsteuerung des Textmoduls DM10 Nun 6-Zonen Mikrofone nur für 6-Zonen Verstärker  Bst Nr 88-799-00830 = VLM-106         6-Zonen Sprechstelle mit RJ45 Steuerplatine Bst Nr 88-799-00831 = VLM-106WO   6-Zonen Sprechstelle ohne Steuerplatine ( weitere Sprechstelle also )  Bst Nr 88-799-00835 = VLM-112        12-Zonen Sprechstelle ohne Steuerplatine ( = VLM106 6er mit Zusatz VLE006 für 12-Kreise )  Nun 6-Zonen Mikrofone nur für 6-Zonen Verstärker mit DM10 Textmodul zur Fernsteuerung  Bst Nr 88-799-00820 = VLM-206         6-Zonen Sprechstelle mit RJ45 Steuerplatine für Verstärker Bst Nr 88-799-00825 = VLM-206-WO  6-Zonen nur weitere Sprechstelle ohne Steuerplatine Nun 10/20-Zonen Mikrofone nur für VLA601/602 Verstärker   Bst Nr 88-799-00880 = VLM-210A     10-Zonen Sprechstelle  Bst Nr 88-799-00890 = VLM-220A     20-Zonen Sprechstelle     Nur passend zu Artikel-Nr.: 88-404-00760 +00780 +00790 usw. 6 Zonen Zentralen

VLM106 Systemmikrofon mit RJ45 Anschluss mit einer Steuerplatine passend zu 6 Zonen ELA Verstärker Serie Mikrophon-Sprechstelle mit Fernbedienung von 6 Lautsprecher-Kreisen Diese digitale Mikrophon-Sprechstelle ermöglicht die Fernbedienung der ELA-Zentrale Die Sprechstelle bedient die 6 Lautsprecher-Kreise und das Kondensator-Mikrophon (Nierencharakteristik) mit Vorgong Bei einer Gesamt-Leitungslänge von bis zu ca. 100m können bis zu 6 dieser Tischmikrofone mit Fernbed. angeschlossen werden, bei Leitungslängen von jeweils bis zu 250m jedoch nur 3 Stück Die gewünschten Prioritäten sind jeweils an der Geräte-Rückseite einzustellen, ebenso die gewünschte Lautstärke Ein AUX-IN (L+R, Chinch) ermöglicht Einschleifen von CD-Player, MP3-Player, Tuner, NB-Sound  etc.  Abmessungen: B:195mm T: 160mm H:50mm. Schwanenhalslänge ca. 280mm  Lieferumfang: 1x Tischmikrofon mit Schwanenhals im Metallgehäuse 1x 3m Verb.kabel (8-pol.) mit 2x RJ45 Steckern sind beigefügt 1x Einbaukontroller Remote Receiver (Platine mit Stecker) passend zu speziellem Verstärker  Zum durchverdrahten von 1-6 Sprechstellen auf einen RJ45 Port an der Endstufen-Rückseite empfehlen wir folgende Produkte hierzu ( Somit einfacher für die 1:1 durchverdrahtung der Schnittstelle )    Bst Nr 53-800-00975 =  8-fach Patchverteiler 10zoll ( 8x RJ45 Buchsen zum durchverdrahten hinter der Zentrale bzw. Endstufe ) Bst Nr 53-800-00772 = 12port Patchfeld LSA Technik ( 10zoll )  Bst Nr 53-800-01035 = 24port Patchfeld LSA Technik  ( 19zoll )  Bst Nr 97-905-00630 = LSA Auflegewerkzeug   oder auch bei wenigen Tischmikrofonen mit RJ45 Steckern  Bst Nr 76-686-00045 = RJ45 Verteiler 1xRJ45 auf 4x RJ45 ( 1:1 vorverdrahtet )     Info zur Serie neuen Serie ab 2021:    VLM-100 = nur 1x RJ45 Buchse und 2x DIP Schalter auf der Rückseite ( siehe auch weitere Bilder )                     Info ab 2021 = VLM100 ersetzt auch den Vorgänger VLM100A VLM-100A = war RJ45 und 7pol DIN Buchse für alte Verstärker Serie ( Auslauftype )     Folgende Ausführug der Mikrofon Sprechstellen ( bzw. weitere Sprechstellen ) sind erhältlich je nach Verstärkerart 5-Zonen... 6-Zonen...12-Zonen Fragen Sie uns einfach danach 07362-919093    Nun 1-Zonen Mikrofon für 5-Zonen Verstärker  Bst Nr 88-799-00805 = VLM-100A       Sprechstelle nur 1x Sprechtaste ohne Zonentasten mit RJ45 + 7pol DIN Anschluss Nun 5-Zonen Mikrofone nur für 5-Zonen Verstärker  Bst Nr 88-799-00810 = VLM-105         5-Zonen Sprechstelle mit RJ45 Steuerplatine für Verstärker weitere 5-Zonen Mikrofon wie VLM-105 jedoch ohne Steuerplatine  Bst Nr 88-799-00811 = VLM-105-WO  5-Zonen nur weitere Sprechstelle ohne Steuerplatine Nun 5-Zonen Mikrofone nur für 5-Zonen Verstärker mit DM10 Textmodul zur Fernsteuerung  Bst Nr 88-799-00800 = VLM-205         5-Zonen Sprechstelle mit RJ45 Steuerplatine und zur Fernsteuerung des Textmoduls DM10 weitere 5-Zonen Mikrofon wie VLM-205 jedoch ohne Steuerplatine  Bst Nr 88-799-00801 = VLM205WO       5-Zonen Sprechstelle und zur Fernsteuerung des Textmoduls DM10 Nun 6-Zonen Mikrofone nur für 6-Zonen Verstärker  Bst Nr 88-799-00830 = VLM-106         6-Zonen Sprechstelle mit RJ45 Steuerplatine Bst Nr 88-799-00831 = VLM-106WO   6-Zonen Sprechstelle ohne Steuerplatine ( weitere Sprechstelle also )  Bst Nr 88-799-00835 = VLM-112        12-Zonen Sprechstelle ohne Steuerplatine ( = VLM106 6er mit Zusatz VLE006 für 12-Kreise )  Nun 6-Zonen Mikrofone nur für 6-Zonen Verstärker mit DM10 Textmodul zur Fernsteuerung  Bst Nr 88-799-00820 = VLM-206         6-Zonen Sprechstelle mit RJ45 Steuerplatine für Verstärker Bst Nr 88-799-00825 = VLM-206-WO  6-Zonen nur weitere Sprechstelle ohne Steuerplatine Nun 10/20-Zonen Mikrofone nur für VLA601/602 Verstärker   Bst Nr 88-799-00880 = VLM-210A     10-Zonen Sprechstelle  Bst Nr 88-799-00890 = VLM-220A     20-Zonen Sprechstelle      passend zu ELA Verstärker Serie siehe Zubehör Register ( Unten )
