50W ELA Trafo 100V Übertrager offene Bauweise

100V 50W ELA Übertrager ( Audiotrafo 100V Audioübertrager ) mit Lötösen für für Lautsprecher in Verbindung mit ELA Anlagen.

50W ELA Trafo 100V Übertrager,  universell verwendbar in beide Richtungen betreibbar !

Technische Daten:

• Sekundärwicklung: 4-ohm, 8-ohm und 16 Ohm ( Eingang oder Ausgang )

• Primär Leistungen: 50Watt rms ( 80W Musikprogramm Peak )
• Kann in beide Richtungen verwendet werden
• Beispiel-1  100V Linie auf Niederohm-Lautsprecher ( 4-, 8-, 16-Ohm )
• oder

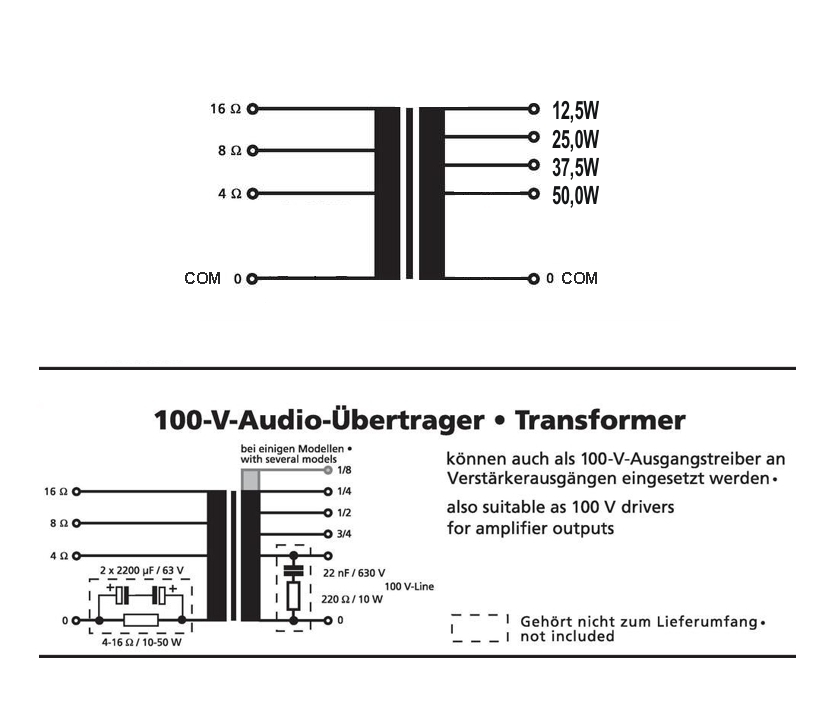

• Beispiel-2  4- bzw. 8-Ohm Verstärkerausgang auf 100V Linie ( siehe auch Schaltplan weitere Bilder )
• 100V Anzapfungen: 50W=200-Ohm / 37,5W=260-Ohm / 25W=400-Ohm / 12,5Watt=800-Ohm
• Frequenzbereich: 30-15.000Hz (-3dB)
• Anschluss Lötösen
• Beschaltung für empfindliche Endstufen siehe auch weitere Bilder
• Wird aber zu 98% so beschaltet ohne weitere Bauteile
• Abmessungen 92x60x58 mm
• Gewicht: 0,9kg

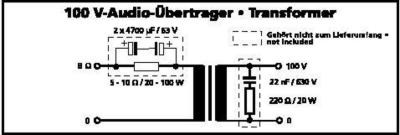

Optional erhältlich fals Betrieb mit klassischer Niederohm Endstufe ( Schaltplan siehe hierzu auch weitere Bilder )

• Bst Nr 26-715-00047 = 2200uF 63V ELKO axial
• Bst Nr 20-920-00415 = 17W Zementwiderstand mit 4,7ohm ( Range möglich 4-16ohm )
• oder
• Bst Nr 20-920-00418 = 17W Zementwiderstand mit 6,8ohm ( Range möglich 4-16ohm )
• sowie
• Bst Nr 29-719-00144 = 22nF 1500V FKP1 Wima
• Bst Nr 20-920-00437 = 17W Zementwiderstand mit 220ohm
