Messgerät P2170 Digital LCR-Meter mit USB-Port und Software

Digital LCR-Messgerät für Widerstände, Kapazitäten und Induktivitäten mit hochauflösender Dual-Multifunktions-Anzeige. Die Doppel-LCD-Anzeige ermöglicht die gleichzeitige Anzeige zweier verschiedener Messwerte. Bauteile können in Reihe oder Parallel gemessen werden und fernerhin bietet der LCR-Messer die Wahl zwischen automatischer und manueller Bereichswahl.

 LCR-/ESR-Meter, 100Hz - 100 kHz, mit USB-Anschluss  Kapazitätsmessgerät, Induktivitätsmessgerät

Dieses digitale LCR-Messgerät mit ESR (Äquivalenter Serienwiderstandsmessung) ist mit vielen Funktionen ausgestattet und eignet sich durch seine kompakte Bauform hervorragend sowohl zur Bauteilprüfung am Arbeitsplatz, als auch für diverse Service- und Wartungsarbeiten.
Das beleuchtete Multifunktionsdisplay mit Bargraph und der hohen Messfrequenz von bis zu 100 kHz, ermöglichen ein hochpräzises Arbeiten. Bauteile können mit den beiliegenden Kelvin-Klemmen (4 Leiter) oder direkt über die frontseitigen Prüfbuchsen geprüft werden. Mit der beiliegenden PC-Software lassen sich die gemessenen Werte mitschreiben, abspeichern und auswerten. Die Spannungsversorgung erfolgt entweder mit den beiliegenden Batterien oder auch mit einem gesondert erhältlichen Universal-Netzteil.

Digital LCR-Messgerät mit 4 ½-stelliger Dual-Multifunktions-Anzeige und Hintergrundbeleuchtung. Die Doppel-LCD-Anzeige ermöglicht die gleichzeitige Anzeige zweier verschiedener Messwerte. Bauteile können in Reihe oder parallel gemessen werden und fernerhin bietet der LCR-Messer die Wahl zwischen automatischer und manueller Bereichswahl.

Kurzdaten

Technische Daten:

• 4 ½ stelliges mehrzeiliges Multifunktionsdisplay mit Bargraph
• ESR-Messung (Äquivalenter Serienwiderstand)
• Basisgenauigkeit: 0,3 % bei 0,01 % Auflösung
• Automatische LCR-Erkennung
• Pass/Fail Bauteil Sortierfunktion
• Relativwertmessung, Data-Hold-Funktion
• Messfrequenz umschaltbar 100/120 Hz, 1/10/100 kHz
• Abschaltautomatik (bei Batterienutzung)
• Selbstkalibrierungsfunktion
• Digitalstellen: 20.000
• USB: Ja ( Mini-USB )
• Anzeige Art: LCD
• Bereichswahl: Automatisch

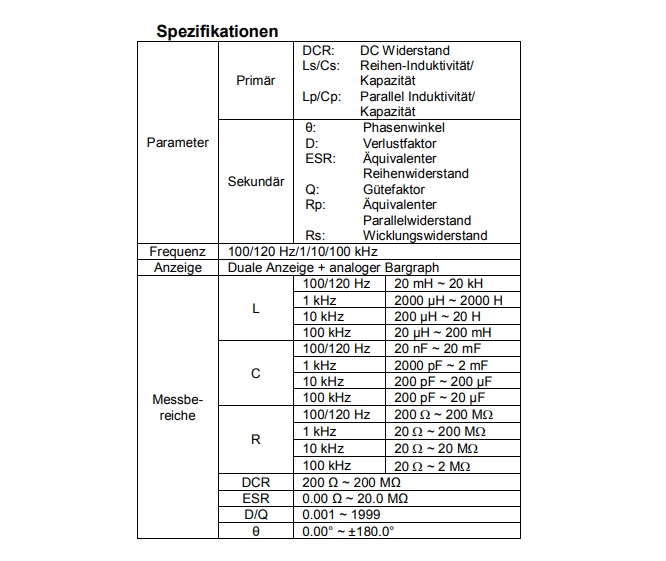

• Induktivität max.: 20-kHenri  ( Auteilung siehje weitere Bilder )
• Kapazität max.: 20-mF ( Auteilung siehje weitere Bilder )
• OHM max.: 200 Mohm ( Auteilung siehje weitere Bilder )
• LCR Funktionen: C, Cp, Cs, D, DCR, ESR, L, Lp, Ls, Q, R, Rp, ?
• Testfrequenz: 1 kHz, 10 kHz, 100 Hz, 100 kHz, 120 Hz
• D/Q: Ja
• USB-Schnittstelle und PC-Software anbei
• Testspannung 0.6 Veff
• Bereichswahl Modus Auto und Hold
• Äquivalente Schaltung Parallel und Reihe
• Kalibrierfunktion Open/Short
• Schnittstelle Mini-USB
• Messwiederholung ca. 1.2 x/Sek
• Mess-Anschlüsse 4-polig
• Grundgenauigkeit 0.3%
• Spannungsversorgung 6 x 1,5Volt AAA (UM4) Batterien
• ext. Spannungsversorgung (optional) 12V 500mA DC Netzadapter
• Abschaltautomatik 5 min (im Batteriebetrieb)
• Umweltbedingungen Temperatur 0°C - 40°C
• Luftfeuchtigkeit ≤80%RH
• Abmessungen: B: 98mm H: 205mm T: 48mm
• Gewicht: 0,5Kg

Zubehör inklusive : USB-Schnittstellenkabel, Software für Windows, Kelvinklemmen, Tasche, Batterie und Bedienungsanleitung
