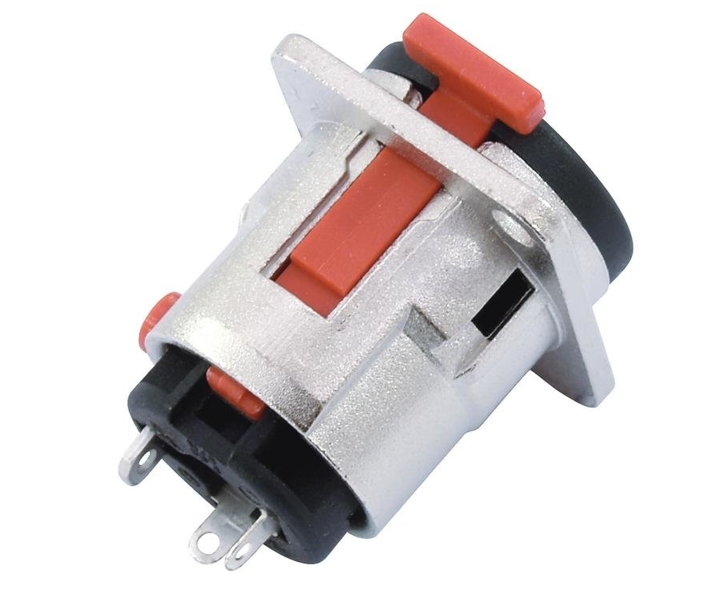

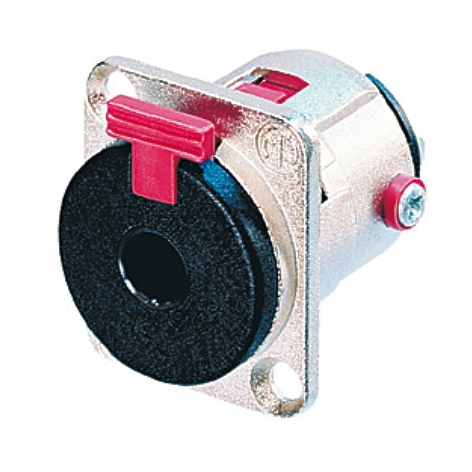

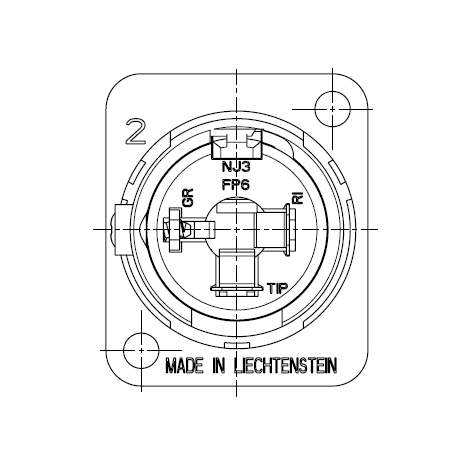

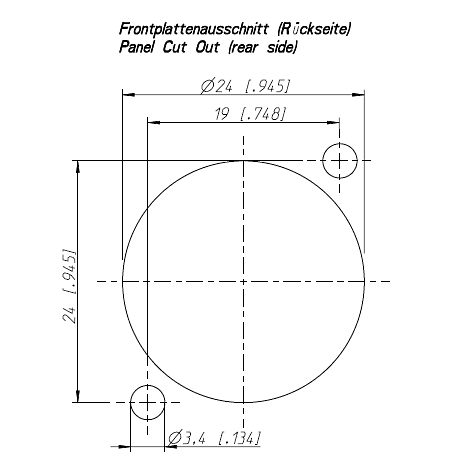

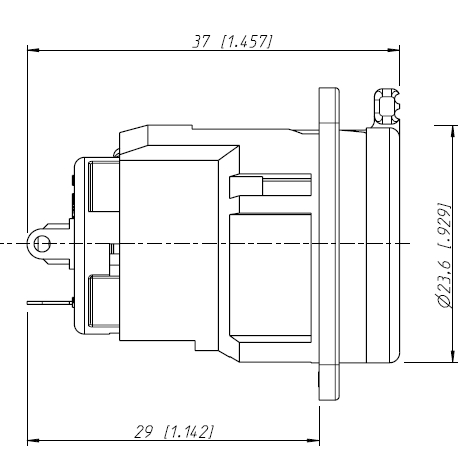

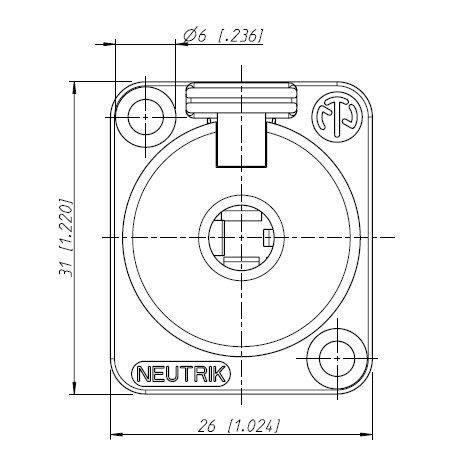

6,3mm Klinkenbuchse Stereo Klinkeneinbuchse D-Type Einsatz

483mm (19zoll) Blende 12 Bohrungen für D-Type Buchsen Stecker Einsätze Rackblende mit 12 Bohrungen für D-Type Buchsen z.B. XLR, Speacon, HDMI, XLR, BNC, LAN, USB, Klinke, FireWire usw. Links und Rechts Befestigungsbohrungen gestanzt für z.B. 12x D-Type Buchsen (siehe im Zubehör Register unten ) Stahl schwarz pulverbeschichtet. Abmessungen: 483x44mm 1HE = 44mm  Auch verwendbar div. Kombinationen für Multimeda Anschlüsse für Monitore, TV, Schule, Uni, Konferenzräume usw.  passende D-Type Einsätze aller Art siehe im Zubehör-Register  Optional gibt es auch noch passende Blindblenden, Leerblende und IP54 Dichtungskits hierzu auch erhältlich wenn Sie nicht alle Buchsen bestücken wollen  Bst Nr 62-630-03343 = D-Type Blindplatte zum abdecken oder auch ideal für die Bestückung kleiner Buchsen wie DC-Hohlstecker oder 3,5mm Klinkenbuchse Bst Nr 62-630-03344 = D-Type Blindplatte zum abdecken oder auch ideal für die Bestückung kleiner Buchsen wie DC-Hohlstecker oder 3,5mm Klinkenbuchse Bst Nr 62-630-03347 = D-TYPE IP54 Dichtungskit z.B. Outdoor, Feuchtraum für D-Type Einsätze wie XLR, HDMI u.sw.

Einbauschale für D-Type Armaturen für Boxen und den universellen Einsatz versenkter Einbau Einbauschalen mit Bohrungen für XLR bestückbar mit max 2 x XLR (siehe Zubehör-Register)  Aussenabmessungen: 130x89mm Einbauabmessungen: 106x65mm Einbautiefe: 13mm passende D-Type Buchsen wie XLR Klinke usw. siehe im Zubehör-Register unten

GIRA UP Dose für D-Type Einsätze Trägerrahmen mit Innenblende. GIRA Serie. Bohrung (Auslass) für die größeren D-Type  Buchseneinsätze  z.B. Speacon XLR HDMI USB u.s.w. Universal Trägerrahmen mit Innenblende XLR Einsatz aber mit Bohrung (Auslass) für div. D-Type Buchseneinsätze. Einsatz für XLR Buchse, HDMI-Buchsen, USB, Klinke usw. der D Serie z.B. von Neutrik oder ähnliche D-Type Buchsen div. Hersteller  D-Type Buchsen nur für Schraubbefestigung. - Nur für Schraubbefestigung. - Achtung! Bauraum für Stecker und Biegeradien beachten. - Bei Einsätzen mit Kupplungen beachten: Anschluss mit Winkelsteckern empfohlen. Siehe auch weitere Bilder ! System 55 Reinweiß glänzend Metall Trägerrahmen für die Montage in übliche Schalterdosen Kunststoffabdeckung Thermoplast Ausführung der Oberfläche : glänzend Befestigungsart: Befestigung mit Schrauben  Schraubbefestigung für Blende und optionale Buchse Beschriftungsfeld: Nein Farbe: Reinweiss glänzend RAL9010 Abmessungen: Metall-Trägerrahmen: 71 x 71mm InnenrahmenReinweiss: 44x44mm / Bauhöhe-1: 14mm / mit D-Type Einsatz : 18mm Optional erhältlich Aussenblende 1-fach, 2-fach, 3-fach, 4-fach, 5-fach und ggf. Zwischenrahmen mit und ohne Klappe sind optional erhältlich ( siehe Zubehör ) D-Type Ausbruch  Durchmesser für D-Type Buchse: 25,5mm Einzeln montierbar oder auch kombinierbar mit dem Flächenprogramm der Firma Gira Auch verwendbar in Heimbereich, Büros, Sporthallen, Vereinsheimen, Hotels, Gastronomie, Bistros, Bühne usw. Optional erhältlich diverse D-Type Einsätze (siehe Zubehör-Register) für LAN-RJ45, PowerCon, Speacon, HDMI, USB, Cinch, Klinke, XLR, BNC, Firewire usw. Lieferumfang: Metallträger / Innenblende / Schrauben Optional erthältlich  Bst Nr 99-300-00706 = Zwischenrahmen mit Klappe ( Aussenabm.: 55x55mm / Innenfenster: 45x45mm ) Bst Nr 99-300-00705 = Zwischenrahmen ohne Klappe ( Aussenabm.: 55x55mm / Innenfenster: 45x45mm )  und dann dazu passenden Aussenrahmen  Bst Nr 99-300-00702 = 1-fach Aussenrahmen Std-55 RW Glanz ( Aussenabm.: 80x80mm / Innenfenster: 56x56mm )  Bst Nr 99-300-00770 = 2-fach Aussenrahmen Std-55 RW Glanz ( Aussenabm.: 80x160mm / Innenfenster: 56x56mm )  Bst Nr 99-300-00773 = 3-fach Aussenrahmen Std-55 RW Glanz ( Aussenabm.: 80x240mm / Innenfenster: 56x56mm )  Bst Nr 99-300-00774 = 4-fach Aussenrahmen Std-55 RW Glanz ( Aussenabm.: 80x320mm / Innenfenster: 56x56mm )  Bst Nr 99-300-00775 = 5-fach Aussenrahmen Std-55 RW Glanz ( Aussenabm.: 80x400mm / Innenfenster: 56x56mm )  Optional erhältlich diverse D-Type Einsätze (siehe Zubehör-Register) für PowerCon, Speacon, XLR, HDMI, BNC usw. sowie Aussenrahmen (siehe Zubehör-Register)

Anschlussdose aus stabilem Alu-Druckguss mit Klappdeckel für Boden- oder Wandeinbau. Verwendbar in Sporthallen, Vereinsheim, Hotels, Gastronomie, Autohaus, Passagen, Fachmärkte, Bistros, Bühne usw. mit hoher Beanspruchung Verwendbar als Lautsprecher, Mikrofon oder auch Daten Anschlussdose für die Unterputz-Montage Gehäuse-UP für Wandeinbau, universell verwendbar mit Klappe mit Inlet Trägerelement für Neutrik D-Typ Buchsen oder Steckereinsätze (siehe Zubehör-Register)  Kombinierbar auch mit anderen Inlet Sockel 1710...1714 Gehäuseoberteil und Klappdeckel aus Aluminium-Druckguss Einbaugehäuse aus stark beanspruchbarem Hochleistungswerkstoff Installation wandbündig Mit 2 Einführungen M20. Schutzart Gerät: IP41 Abmessungen: 86x86mm (Aussenmaß mit Einbautopf) Bautiefe: 62mm                          80x80mm ( Metalldeckel alleine )                          80x80mm ( Basisträger / Grundträger für D-Type Buchsen aleine )                          24mm Bohrung für D-Type Einsätze im schwarzen Kunststofftäger Zusatzinfo: Der Frontdeckel mit Klappe kann nur in die beiliegende UP-Dose die mitgelieferd wird befestigt werden. Somit nicht geeignet für den Einbau in die klassischen schwarzen UP Schalterdosen.  Zusatzinfo für die Montage als Aufputzvariante ( Ein Original Aufputzrahmen aus Metall gibt es hierzu nicht )  Als mögliche Alternative für eine Aufputzvariante ( falls unbedingt benötigt ) wären da sehr stabile Universalgehäuse mit folgende Bst-Nr  Art-Nr 85-771-03060 = Kunststoff-Gehäuse IP65 Euromas Serie  200x120x77mm  mit Gummidichtung  Art-Nr 52-625-03010 = Metallgehäuse IP54 Aluminium 145x95x49mm Feuchtefest ohne Gummidichtung  Art-Nr 52-625-03020 = Metallgehäuse IP66 Aluminium 175x80x57mm Metallgehäuse mit Dichtung Art-Nr 52-625-00580 = Metallgehäuse IP66 Aluminium 260x160x91mm Outdoor Silbergrau  Lieferumfang:  1x Druckgussteil UP mit Neutrik D-Type Grundträger und Klappdeckel Optional erhältlich diverse D-Type Einsätze (siehe Zubehör-Register) für LAN-RJ45, PowerCon, Speacon, HDMI, USB, Cinch, Klinke, XLR, BNC, Firewire usw.   Neu nun erhältlich Bst Nr AG1125896 = XLR Dose Unterputz mit Klappe aus weißem Kunststoff  ( siehe unten im Register bei ähnliche Artikel )

Universal Trägerrahmen mit Innenblende. Busch-Jäger Serie  Reflex SI Bohrung (Auslaß) für die größeren D-Type  Buchseneinsätze  z.B. Speacon u.a.  Metall Trägerrahmen für die Montage in übliche Schalterdosen Befestigungsart: Befestigung mit Schrauben in UP-Dose  Spreizklammern Nein Kunststoffabdeckung Thermoplast RAL9010 Alpinweiss  Ausführung der Oberfläche : glänzend   Schraubbefestigung für Blende und optionale Buchse  Beschriftungsfeld: Nein  Farbe: Weiss RAL9010 (Alpinweiss)  Abmessungen: Metall-Trägerrahmen: 71 x 71mm              Innenblende: 54 x 54mm  versenkter Ausbruch 37,1 x 27,8mm bedingt dadurch die Befestigungslöcher der D-Type Einsätze ggf. nachgebohrt werden Durchmesser z.B. für D-Type Buchse: 25,5mm  Lieferumfang: Metallträger / Blende / 4 Schrauben  Optional erhältlich ( ggf. fals benötigt nur Bst-Nr unter der Suche eingeben ) :  Ideal passend z.B. zu folgenden Serie der Reflex-SI rundliche Serie Bst Nr 99-300-00602 = 1-fach Aussenrahmen Reflex-SI Bst Nr 99-300-00603 = 2-fach Aussenrahmen Reflex-SI Bst Nr 99-300-00616 = 3-fach Aussenrahmen Reflex-SI Bst Nr 99-300-00617 = 4-fach Aussenrahmen Reflex-SI Bst Nr 99-300-00618 = 5-fach Aussenrahmen Reflex-SI Alternativ mit Zwischenrahmen zur anderen Serie z.B. eckige Serie Bst Nr 39-875-00830 = Zwischenrahmen Future Davos Bst Nr 39-875-00820 = 1-fach Aussenrahmen Future Linear Davos Einzeln montierbar oder auch kombinierbar mit dem Flächenprogramm der Firma Busch-Jäger z.B. Reflex-SI. Auch verwendbar in Heimbereich, Büros, Sporthallen, Vereinsheimen, Hotels, Gastronomie, Bistros, Bühne usw. Optional erhältlich diverse D-Type Einsätze (siehe Zubehör-Register) für PowerCon, Speacon, XLR, HDMI, BNC usw. sowie Aussenrahmen (siehe Zubehör-Register)

Jung Trägerrahmen mit Innenblende für D-Type Einsätze. Jung Serie CD500 Bohrung (Auslass) für div. D-Type Buchseneinsätze   Metall Trägerrahmen für die Montage in übliche Schalterdosen  Kunststoffabdeckung Duroplast  Ausführung der Oberfläche : glänzend  Befestigungsart: Befestigung mit Schraube  Schraubbefestigung für Blende und optionale Buchse  Beschriftungsfeld: Nein  Farbe: Weiss RAL9010 (Alpinweiss)  Abmessungen: Trägerrahmen: 71 x 71mm  Innenblende: 68 x 68mm  versenkter D-Type Ausbruch 32,8 x 27,8mm Durchmesser für D-Type Buchse: 24,0mm  Lieferumfang: Metallträger / Blende / 4 Schrauben  Einzeln montierbar oder auch kombinierbar mit dem Flächenprogramm der Firma Jung CD500 / AS58x.  Auch verwendbar in Heimbereich, Büros, Sporthallen, Vereinsheimen, Hotels, Gastronomie, Bistros, Bühne usw. Optional erhältlich diverse D-Type Einsätze (siehe Zubehör-Register) für LAN-RJ45, PowerCon, Speacon, HDMI, USB, Cinch, Klinke, XLR, BNC, Firewire usw.    Optional erhältlich ( ggf. fals benötigt nur Bst-Nr unter der Suche eingeben ) :   Ideal passend z.B. zu folgenden CD58x Serie   Bst Nr 39-875-00595 = 1-fach Aussenrahmen CD58x Serie Bst Nr 39-875-00441 = 2-fach Aussenrahmen CD58x Serie Bst Nr 39-875-00596 = 3-fach Aussenrahmen CD58x Serie Bst Nr 39-875-00597 = 4-fach Aussenrahmen CD58x Serie Bst Nr 39-875-00605 = 5-fach Aussenrahmen CD58x Serie Bst Nr 39-849-01300 = Steckdose 3polig 16A 230VAC pas. zum Programm

Schale mit Bohrungen für D-Type Einbaubuchsen XLR, Klinke oder Speacon Buchsen ( siehe Zubehör-Register )  Terminals für den Boxenbau und universellen Einsatz wie versenkter Einbau  Einbauschalen mit Bohrungen, Schwarz lackiert Bohrungen für 2x D-Type Einbaubuchsen XLR, Klinke oder Speaconbuchsen usw Aussenabmessungen: 136x89mm  Einbauabmessungen: 115x65mm Einbautiefe: 13mm Weitere Abmessungen siehe Zeichnung ( weitere Bilder ) passendes Zubehör-Siehe D-Type Buchsen siehe im ( Zubehör-Register ) unten

Einbauschale Metall für 2x  D-Type Einsätze  Terminals für den PA-Boxenbau und universellen Einsatz auch im Messebau, Hallen, Terminals usw.  Einbauschalen mit Bohrungen z.B. für 2 x Speakon-Buchsen oder auch PA Buchsen oder XLR D-Type Buchse etc.  Alle D-Type Einbaubuchsen können montiert werden. versenkter Einbau Lieferung ohne Buchsen (siehe Zubehör-Register)  Abmessungen: 102,5 x 110,5mm ( siehe auch weitere Bilder Zeichnung )  Einbaumaß: 77 x 65mm passendes Zubehör siehe (Zubehör-Register)
